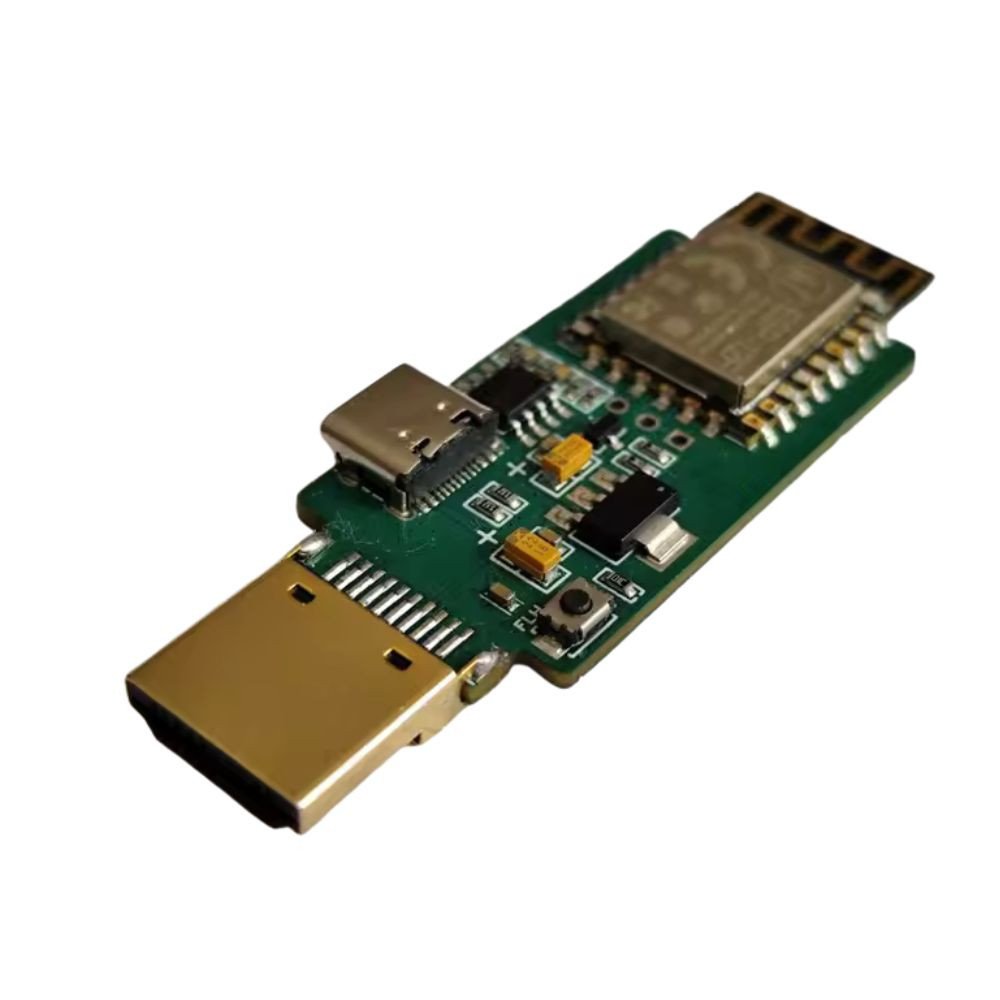

SLWF-08 HDMI kontrolieris

TheSmartlight SLWF‑08ir HDMI-CEC kontrolieris, kas, lietojot kopā ar ESPHome vai Home Assistant, ļauj jautāt ar HDMI-CEC saderīgu ierīču statusu un nosūtīt vadības komandas (piemēram, ieslēgšana/izslēgšana, skaļuma regulēšana, ieejas pārslēgšana utt.). Šis risinājums ir ideāli piemērots televizora vai multivides atskaņotāja vadības integrēšanai viedās mājas centrmezglā, ja ierīce atbalsta HDMI-CEC.

Piezīme: jums pašam ir jāievieto kontrollerī atbilstošā ESPHome programmaparatūra (nepieciešama programmaparatūras kompilācija). Ierīce piedāvā arī papildu funkcionalitāti, piemēram, WS2812B LED lentes vadību, padarot to ideāli piemērotu apkārtējam apgaismojumam, piemēram, aiz televizora.

Par zīmolu

Smartlight ir ražotājs, kas specializējas viedās mājas ierīcēs, piedāvājot Wi-Fi kontrolierus, LED sloksnes un citus multivides/mājas automatizācijas rīkus. Viņu produkti parasti atbalsta atvērtās platformas (piemēram, ESPHome, Tasmota), padarot tos piemērotus lietotājiem ar tehniskām zināšanām, kuri meklē pielāgojamus risinājumus.

Galvenās iezīmes

• HDMI-CEC atbalsts: nodrošina statusa vaicājumu un komandu nosūtīšanu uz HDMI-CEC saderīgām ierīcēm (piemēram, televizoriem, multivides atskaņotājiem).
• Programmaparatūra: balstīta uz ESPHome — nepieciešama pielāgota programmaparatūras izveide
• GPIO iestatīšana: HDMI-CEC signāls uz GPIO14
• WS2812B LED sloksnes vadība: īpaša tapa (GPIO12) ar līmeņa pārslēdzēju adresējamām LED sloksnēm (apkārtējais apgaismojums)
• USB komunikācija: USB C tipa ports mirgošanai un programmaparatūras atjauninājumiem
• Papildu programmaparatūras atbalsts: saderīgs arī ar Tasmota programmaparatūru gan HDMI-CEC, gan LED lentes vadībai

Viedās mājas protokoli un platformu saderība

• Protokols: HDMI-CEC — izmanto vadības un ierīces statusa atgriezeniskajai saitei
• Programmaparatūras platformas: ESPHome, Tasmota
• Integrācija: saderīga ar Home Assistant / ESPHome sistēmām
• GPIO kartēšana: HDMI-CEC uz GPIO14, LED lentes vadība uz GPIO12

Viedās funkcijas

• Sūtīt HDMI-CEC komandas: ieslēgšana/izslēgšana, skaļuma kontrole, ieejas pārslēgšana (bez video caurlaides)
• Vaicājiet ierīces statusu, izmantojot HDMI-CEC
• Kontrolējiet WS2812B LED sloksnes kā apkārtējo apgaismojumu
• Programmaparatūras atjauninājumi, izmantojot OTA vai USB Type‑C
• Pielāgotas konfigurācijas, izmantojot ESPHome vai Tasmota (pamatojoties uz YAML)

Tehniskās specifikācijas

• Kontrollera mikroshēma: ESP8266 (ESP-12F modulis)
• Barošanas avots: 5 V (izmantojot USB Type‑C)
• HDMI-CEC GPIO: GPIO14
• LED lentes vadība GPIO: GPIO12 (ar WS2812B atbalstu)
• USB/UART mikroshēma: CH9102
• Programmaparatūras saderība: ESPHome, Tasmota
• CEC atbalsts: tikai ar HDMI-CEC saderīgām ierīcēm
• Izmēri: apm. 40×25 mm
• Sakari: Wi-Fi 802.11b/g/n
