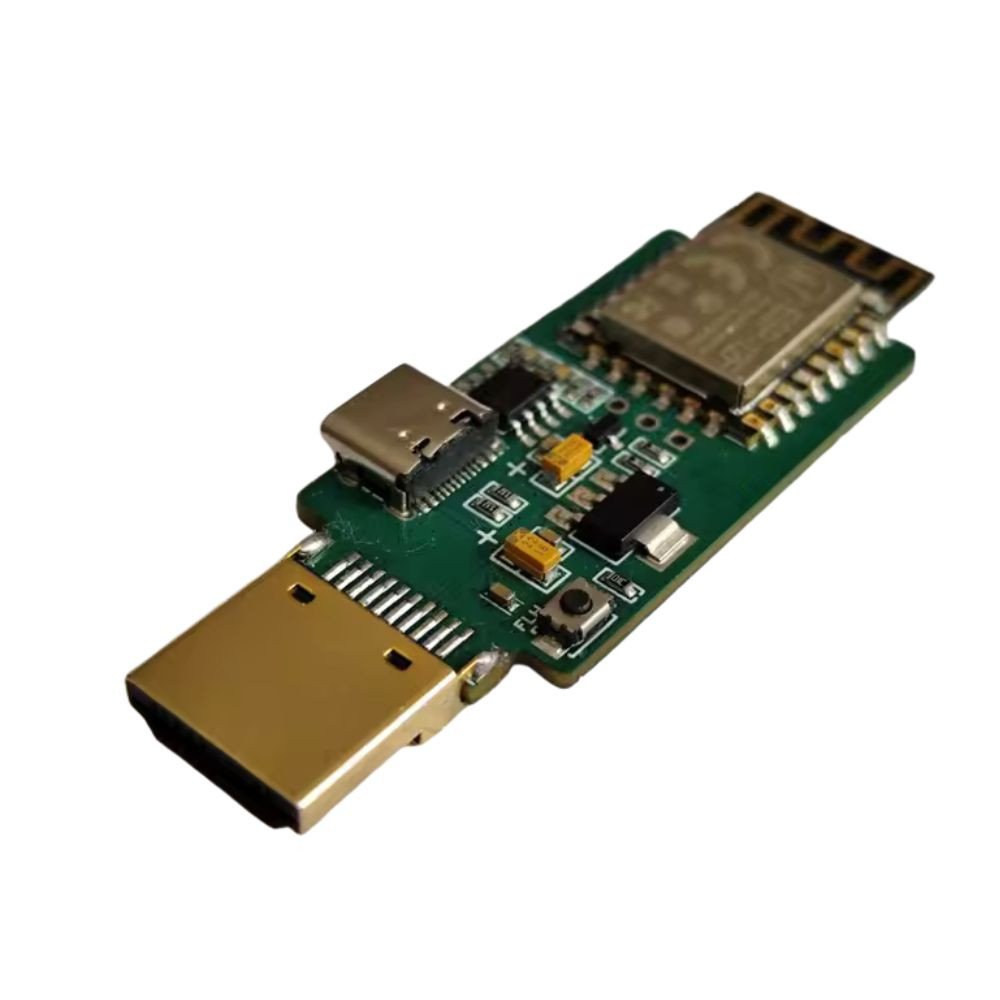

SLWF-08 HDMI-kontroller

TheSmartlight SLWF-08on HDMI-CEC-kontroller, mis koos ESPHome'i või Home Assistant'iga kasutamisel võimaldab teil küsida HDMI-CEC-ühilduvate seadmete olekut ja saata juhtkäske (nt toite sisse/välja, helitugevuse reguleerimine, sisendi vahetamine jne). See lahendus sobib ideaalselt teie teleri või meediumipleieri juhtimise integreerimiseks nutikodu jaoturisse, eeldusel, et seade toetab HDMI-CEC-d.

Märkus: peate vastava ESPHome'i püsivara ise kontrollerile vilkuma (vajalik on püsivara kompileerimine). Seade pakub ka lisafunktsioone, nagu WS2812B LED-riba juhtimine, mis muudab selle ideaalseks ümbritseva valgustuse jaoks, nt teleri taga.

Brändi kohta

Smartlight on nutikate koduseadmetele spetsialiseerunud tootja, kes pakub WiFi-kontrollereid, LED-ribasid ja muid isetegemise multimeediumi-/koduautomaatika tööriistu. Nende tooted toetavad tavaliselt avatud platvorme (nt ESPHome, Tasmota), mistõttu need sobivad tehniliste teadmistega kasutajatele, kes otsivad kohandatavaid lahendusi.

Peamised omadused

• HDMI-CEC tugi: võimaldab olekupäringuid ja käskude saatmist HDMI-CEC-ga ühilduvatele seadmetele (nt telerid, meediumipleierid)
• Püsivara: ESPHome-põhine – nõuab kohandatud püsivara koostamist
• GPIO häälestus: HDMI-CEC signaal GPIO14-s
• WS2812B LED-ribade juhtimine: spetsiaalne tihvt (GPIO12) koos tasemenihutiga adresseeritavate LED-ribade jaoks (ümbritseva valgustuse)
• USB-side: USB-C-tüüpi port vilkumiseks ja püsivara värskendamiseks
• Täiendav püsivara tugi: ühildub ka Tasmota püsivaraga nii HDMI-CEC kui ka LED-riba juhtimiseks

Nutika kodu protokollid ja platvormi ühilduvus

• Protokoll: HDMI-CEC – kasutatakse juhtimise ja seadme oleku tagasiside andmiseks
• Püsivaraplatvormid: ESPHome, Tasmota
• Integratsioon: ühildub Home Assistant / ESPHome süsteemidega
• GPIO kaardistamine: HDMI-CEC GPIO14-l, LED-riba juhtimine GPIO12-l

Nutikad funktsioonid

• HDMI-CEC-käskude saatmine: toide sisse/välja, helitugevuse reguleerimine, sisendi vahetamine (video läbipääsu pole)
• Seadme oleku päring HDMI-CEC kaudu
• Juhtige WS2812B LED-ribasid ümbritseva valgustusena
• Püsivara värskendused OTA või USB-tüüpi C kaudu
• Kohandatud konfiguratsioonid ESPHome'i või Tasmota abil (YAML-põhine)

Tehnilised andmed

• Kontrolleri kiip: ESP8266 (moodul ESP-12F)
• Toide: 5 V (C-tüüpi USB kaudu)
• HDMI-CEC GPIO: GPIO14
• LED-riba juhtimine GPIO: GPIO12 (WS2812B toega)
• USB/UART kiip: CH9102
• Püsivara ühilduvus: ESPHome, Tasmota
• CEC tugi: ainult HDMI-CEC-ga ühilduvatele seadmetele
• Mõõdud: ca. 40×25 mm
• Side: Wi-Fi 802.11b/g/n
