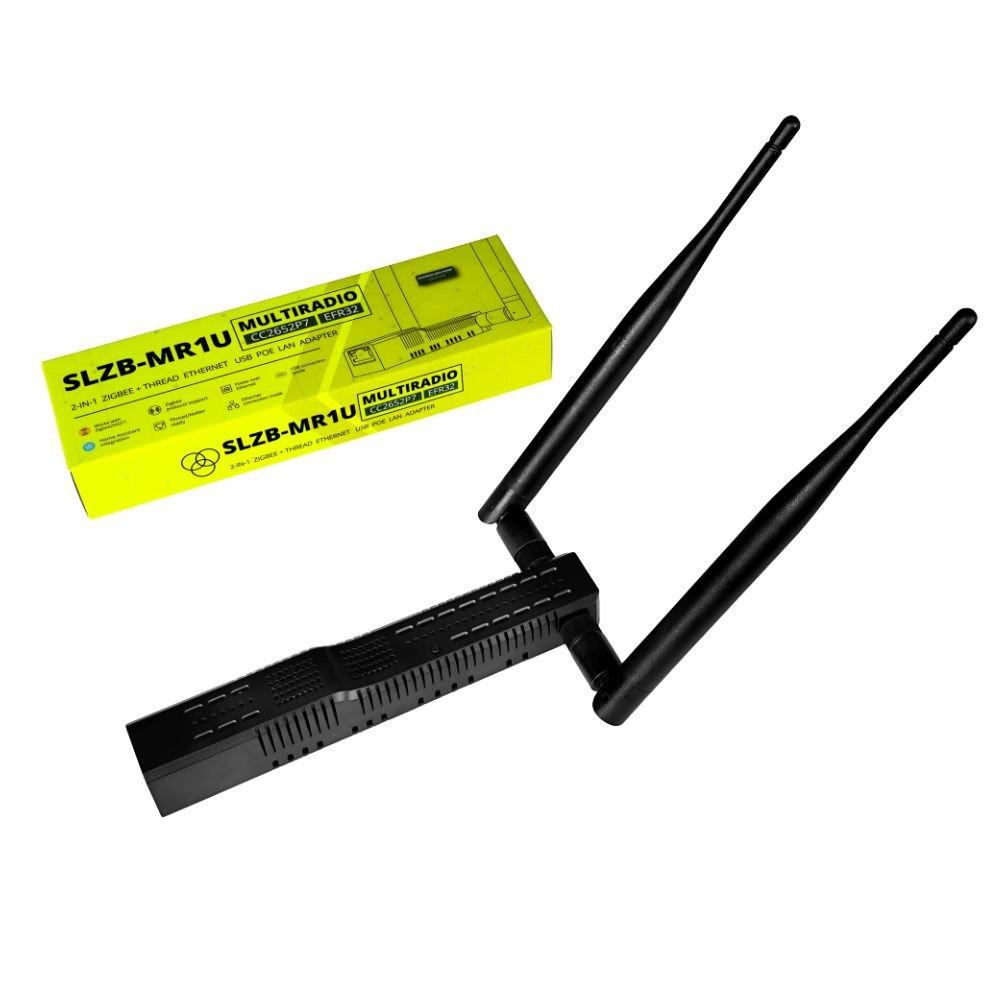

SLZB-MR1U Zigbee+Thread Ethernet PoE USB LAN WIFI adapteris

SMLIGHT SLZB-MR1U ir modulārs, vairāku protokolu LAN adapteris, kas ļauj centralizēti vadīt Zigbee, Thread un pat Z-Wave sistēmas (izmantojot USB sargspraudni) no vienas Ethernet savienotas ierīces. Izmantojot iebūvēto USB caurlaides funkciju, izmantojot TCP/IP, pievienotais USB sargspraudnis (piemēram, Z-Wave vai cita USB-UART ierīce) tiek rādīts tīklā kā attālais seriālais ports — it kā tas būtu tieši pievienots jūsu serverim.

MR1U piedāvā PoE spējīgu Ethernet, Wi-Fi/Bluetooth, USB-C barošanu un USB-A resursdatora portu. Tas izmanto TI CC2652P radio kā Zigbee koordinatoru un EFR32MG21 radio kā pavedienu robežas maršrutētāju, savukārt ESP32 apstrādā tīklu un pārvaldību. Tā ir ideāla izvēle Home Assistant, Zigbee2MQTT un progresīvām, nākotnes drošām instalācijām.

Par SMLIGHT

SMLIGHT izstrādā vairāku protokolu Zigbee/Thread/Z-Wave vārtejas un LAN/PoE adapterus DIY un profesionāliem viedās mājas lietotājiem. Viņu produkti koncentrējas uz stabilu, lokālu (no mākoņiem neatkarīgu) kontroli un elastīgu integrāciju ar atvērtām ekosistēmām, piemēram, Home Assistant, Zigbee2MQTT un OpenThread.

Galvenās iezīmes

• Vairāku protokolu darbība: Zigbee 3.0 (CC2652P) un Thread Border Router (EFR32MG21); papildu radio (piemēram, Z-Wave) var pievienot, izmantojot USB resursdatoru.
• USB caurlaide Ethernet tīklā: atklājiet USB radio (piem., Z-Wave stick), izmantojot TCP/IP attālai seriālajai piekļuvei.
• Plaša USB-UART saderība: atbalsta CP210x, PL2303, CH340/CH341, CH9102 mikroshēmojumus.
• Elastīga savienojamība: LAN + PoE stabilai barošanai/tīklam, Wi-Fi elastīgai izvietošanai, USB-C kā alternatīva barošana, USB-A resursdators paplašināšanai.
• PlugPlay SLZB-OS: iebūvēts tīmekļa interfeiss vienkāršai uzstādīšanai un nodošanai ekspluatācijā.
• Platformas saderība: Home Assistant (Zigbee: ZHA / Zigbee2MQTT), OpenThread, Z-Wave JS (izmantojot USB caurlaidi).

Viedās mājas protokoli un platformu saderība

• Iebūvētie protokoli: Zigbee 3.0; Vītnes robežas maršrutētājs.
• USB paplašināšana: Z-Wave, Matter/BLE vai citi USB-UART radio, izmantojot USB caurlaidi.
• Saderīgas platformas: Home Assistant (ZHA, Zigbee2MQTT, Z-Wave JS TCP), OpenThread un citas Zigbee/Thread/Z-Wave ekosistēmas.
• Sakari: Ethernet (PoE), Wi-Fi, Bluetooth (iestatīšanai/apkopei).

Viedās funkcijas

• Tīkla piekļuve USB ierīcēm: pievienotais USB sargspraudnis ir sasniedzams, izmantojot IP:Port (TCP), it kā tas būtu vietējais USB ports.
• Tīmekļa interfeiss: iespējo USB caurlaidi, konfigurē radio/režīmus un tīkla parametrus.
• PoE ar USB resursdatoru: ja barošana tiek veikta, izmantojot PoE, pievienotā(-ās) USB ierīce(-es) var tikt arī darbināta (atkarīga no ierīces).

Tehniskās specifikācijas

Radio mikroshēmas:

• Texas Instruments CC2652P7: Zigbee 3.0 atbalsts (saderīgs ar Zigbee2MQTT un ZHA); Thread (Matter-over-Thread) atbalsts (OpenThread Border Router); ideāli piemērots Zigbee tīkliem, lieliski darbojas arī ar Thread; +20 dBm TX jauda ar iebūvētu PA; 144 kB + 8 kB RAM, 704 kB Flash.
• Silicon Labs EFR32MG21: Zigbee 3.0 atbalsts (saderīgs ar Zigbee2MQTT un ZHA); Thread (Matter-over-Thread) atbalsts (OpenThread Border Router); ideāli piemērots Thread tīkliem, lieliski darbojas arī ar Zigbee; +20 dBm TX jauda; 96 kB RAM, 1024 kB Flash.

Atbalstītie protokoli:

• Zigbee 3.0 (Zigbee2MQTT, ZHA) — vienlaikus ar Thread.
• Pavediens (Matter-over-Thread) — vienlaikus ar Zigbee.
• Vienlaicīga vai pārslēdzama darbība vairāku radio vidēm.
• Wi-Fi.
• Citi protokoli, izmantojot ārējās USB atmiņas kartes.

Savienojamība:

• USB-C datu un strāvas padevei.
• Ethernet savienojums.
• USB-C caurlaide.

Programmaparatūra:

• Radio programmaparatūras atbalsts: saderīgs ar TI Z-Stack (CC2652P7) un Silicon Labs Ember/EZSP steku (EFR32MG21).
• Radio programmaparatūras atjauninājumi, izmantojot tīmekļa saskarni.
• SLZB-OS: saderīgs ar SLZB-OS versijām 2.9.7 un jaunākām versijām.
• SLZB-OS funkcijas: VPN, 20+ valodas, skripti, tīkla iestatījumi, drošība, informācijas panelis, zHub režīms, režīmu pārslēdzējs, OTA programmaparatūras atjauninājumi utt.

Antena:

• Divu ārējo antenu SMA savienotāji (viens radio SoC).
• PCB antena Wi-Fi un Bluetooth.
• Ietver 2 x liela pastiprinājuma 2,4 GHz antenas.

Barošanas avots:

• PoE barošana, 48 V PoE atbalsts.
• Darbojas, izmantojot USB-C (5 V DC).
• Zems enerģijas patēriņš līdz ~1,5 W (ar abiem radio SoC darbojas).
• Uzmanību! Nepievienojiet barošanu vienlaikus, izmantojot Type-C un PoE. Izmantojiet tikai vienu strāvas avotu.

Korpuss:

• Kompakts, izturīgs ABS korpuss ar ventilāciju.
• Saderīgs ar DIN sliedi un sienas stiprinājumu (pieejami 3D modeļi).
• Viegli pielīmēt ar abpusējām līmlentēm.
• Vienkārša skrūvju montāža; iepakojumā var būt skrūves, skrūvgriezis, lineāls.

LED indikatori un perifērijas ierīces:

• Neatkarīgas statusa gaismas diodes katram radio (kopā 6 servisa gaismas diodes: 2 × Core SoC, 2 × CC2652P SoC, 2 × EFR32 SoC).
• Vairāku pogu: atbalsta vairākas funkcijas (režīmu slēdzis, atiestatīšana utt.).
