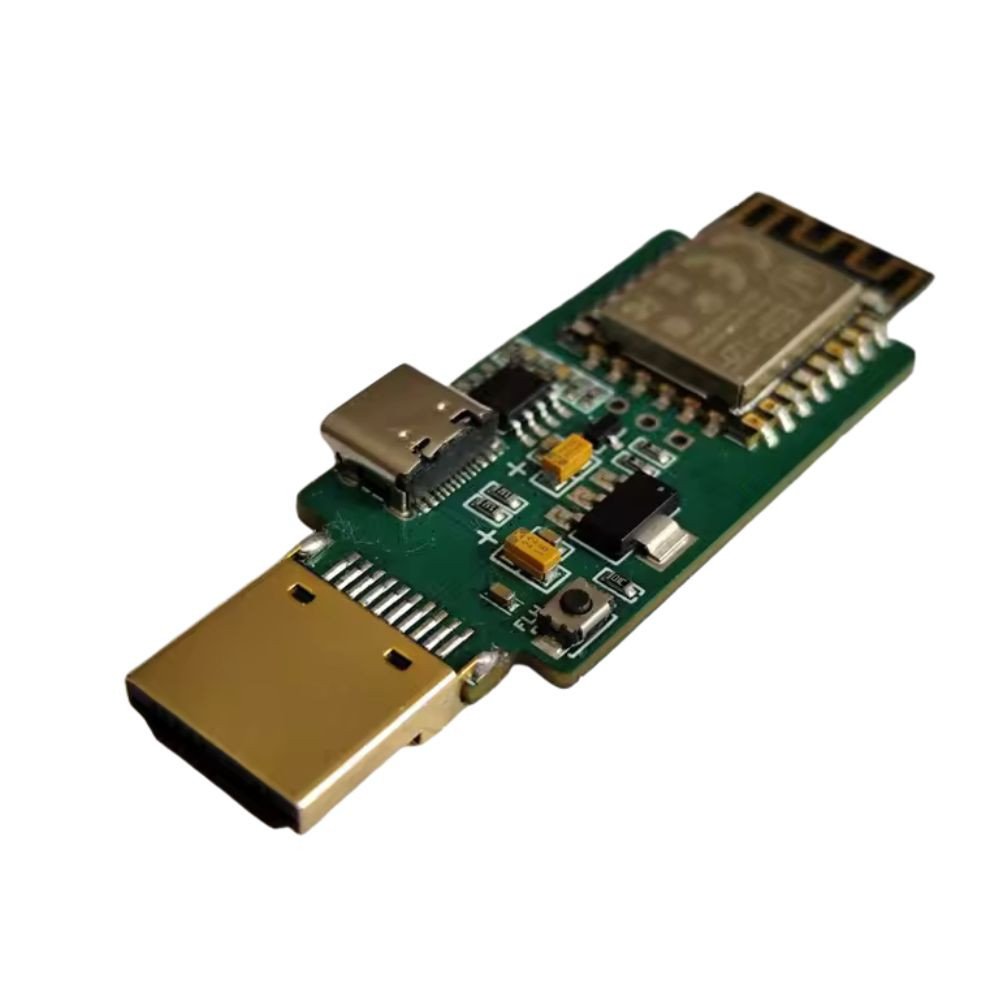

SLWF-08 HDMI valdiklis

TheSmartlight SLWF-08yra HDMI-CEC valdiklis, kuris, kai naudojamas su ESPHome arba Home Assistant, leidžia užklausti su HDMI-CEC suderinamų įrenginių būseną ir siųsti valdymo komandas (pvz., įjungti/išjungti, garsumo valdymą, įvesties perjungimą ir kt.). Šis sprendimas idealiai tinka integruoti televizoriaus ar medijos leistuvo valdymą į išmaniųjų namų centrą, jei įrenginys palaiko HDMI-CEC.

Pastaba: turite patys įdiegti atitinkamą ESPHome programinę-aparatinę įrangą valdiklyje (reikalingas programinės įrangos kompiliavimas). Įrenginys taip pat siūlo papildomų funkcijų, tokių kaip WS2812B LED juostos valdymas, todėl jis idealiai tinka aplinkos apšvietimui, pvz., už televizoriaus.

Apie prekės ženklą

„Smartlight“ yra išmaniųjų namų įrenginių gamintojas, siūlantis „Wi-Fi“ valdiklius, LED juosteles ir kitus „pasidaryk pats“ daugialypės terpės / namų automatikos įrankius. Jų produktai paprastai palaiko atviras platformas (pvz., ESPHome, Tasmota), todėl jie tinka naudotojams, turintiems techninių žinių ir ieškantiems pritaikomų sprendimų.

Pagrindinės savybės

• HDMI-CEC palaikymas: įgalina užklausą dėl būsenos ir komandų siuntimą į HDMI-CEC suderinamus įrenginius (pvz., televizorius, medijos leistuvus)
• Programinė įranga: ESPHome pagrindu – reikalinga pasirinktinė programinė įranga
• GPIO sąranka: HDMI-CEC signalas GPIO14
• WS2812B LED juostos valdymas: specialus kaištis (GPIO12) su lygio perjungikliu adresuojamoms LED juostoms (aplinkos apšvietimas)
• USB ryšys: USB tipo C prievadas, skirtas mirksintiems ir programinės aparatinės įrangos naujinimams
• Papildomas programinės įrangos palaikymas: taip pat suderinamas su „Tasmota“ programine įranga, skirta HDMI-CEC ir LED juostelių valdymui

Išmaniųjų namų protokolai ir platformos suderinamumas

• Protokolas: HDMI-CEC – naudojamas valdymo ir įrenginio būsenos atsiliepimams
• Programinės įrangos platformos: ESPHome, Tasmota
• Integracija: suderinama su Home Assistant / ESPHome sistemomis
• GPIO atvaizdavimas: HDMI-CEC GPIO14, LED juostos valdymas GPIO12

Išmaniosios funkcijos

• Siųsti HDMI-CEC komandas: maitinimo įjungimas / išjungimas, garsumo valdymas, įvesties perjungimas (be vaizdo perdavimo)
• Užklausa apie įrenginio būseną naudojant HDMI-CEC
• Valdykite WS2812B LED juostas kaip aplinkos apšvietimą
• Programinės įrangos naujiniai per OTA arba USB tipo C
• Pasirinktinės konfigūracijos naudojant ESPHome arba Tasmota (YAML pagrindu)

Techninės specifikacijos

• Valdiklio lustas: ESP8266 (ESP-12F modulis)
• Maitinimas: 5 V (per USB-Type-C)
• HDMI-CEC GPIO: GPIO14
• LED juostos valdymas GPIO: GPIO12 (su WS2812B palaikymu)
• USB / UART lustas: CH9102
• Suderinamumas su programine įranga: ESPHome, Tasmota
• CEC palaikymas: tik su HDMI-CEC suderinamiems įrenginiams
• Matmenys: apytiksl. 40×25 mm
• Ryšys: Wi-Fi 802.11b/g/n
