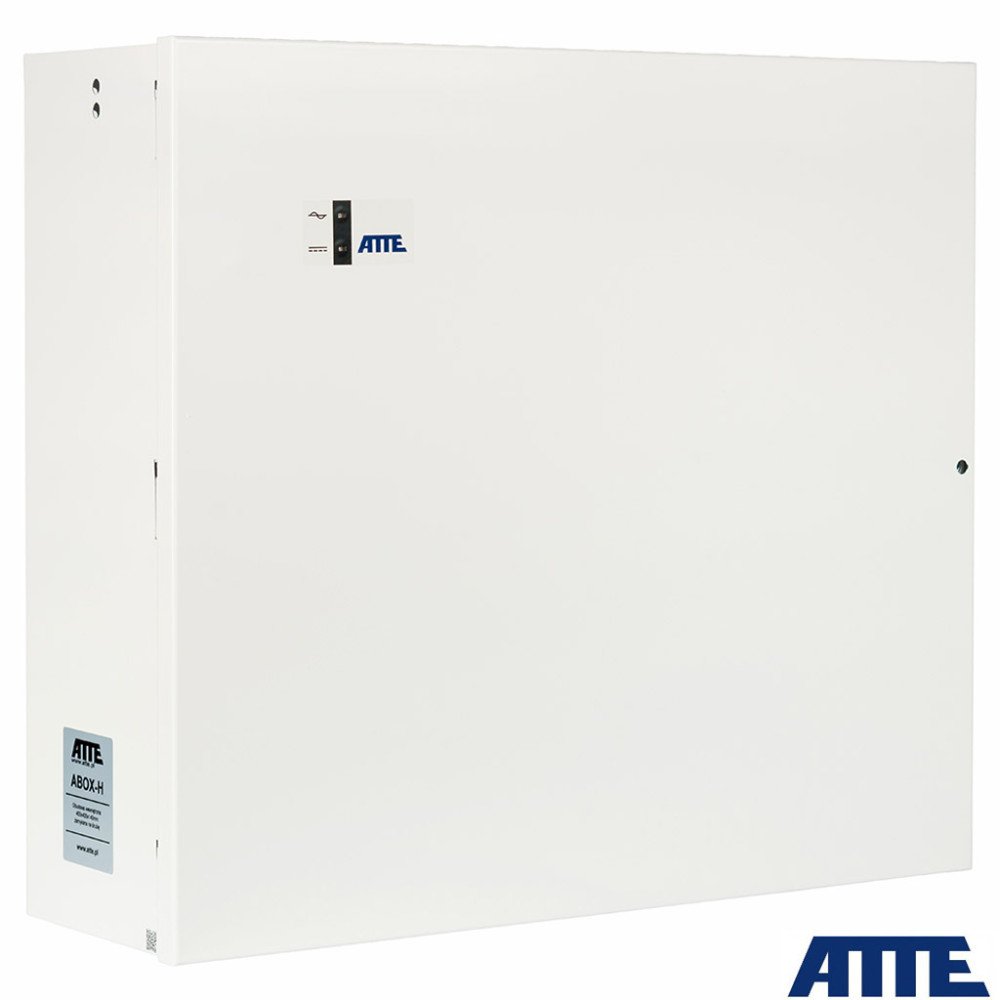

16 IP- ATTE IP-16-20-H

Комплект до 16 IP-камер во внутреннем корпусе ABOX-H (место для NVR), блок питания 192 Вт (2x96 Вт), 18-портовый коммутатор PoE (16xPoE 10/100 Мбит/с + 2xGigabit Uplink), электронные предохранители типа IP-16-20-HКлючевые особенности и функции:

• Поддержка камеры 4K Ultra HD
• возможность питания 16 приемников PoE 802.3at/af или ПАССИВНЫХ приемников
• электронный предохранитель независимо для каждого канала PoE (автовозврат)
• возможность отключения питания на портах PoE
• четкая оптическая индикация состояния электропитания и передачи данных
• мощность до 40 Вт на портах PoE (от LAN_1 до LAN_8)
• простой и быстрый ввод в эксплуатацию без необходимости настройки параметров
• высокий КПД модуля питания (90%)
• простой и быстрый монтаж благодаря модульной структуре
• простое расширение и масштабирование системы за счет добавления дополнительных коммутаторов серии xPoE/IP и IPB/ИПУППС
• установка модулей в любую перфорированную часть корпуса (растровая система)
• место для видеорегистратора (NVR)
• Возможность хранения запасных кабелей внутри корпуса.
• кабельные вводы на задней стороне корпуса
• расстояние до стены/монтажной поверхности

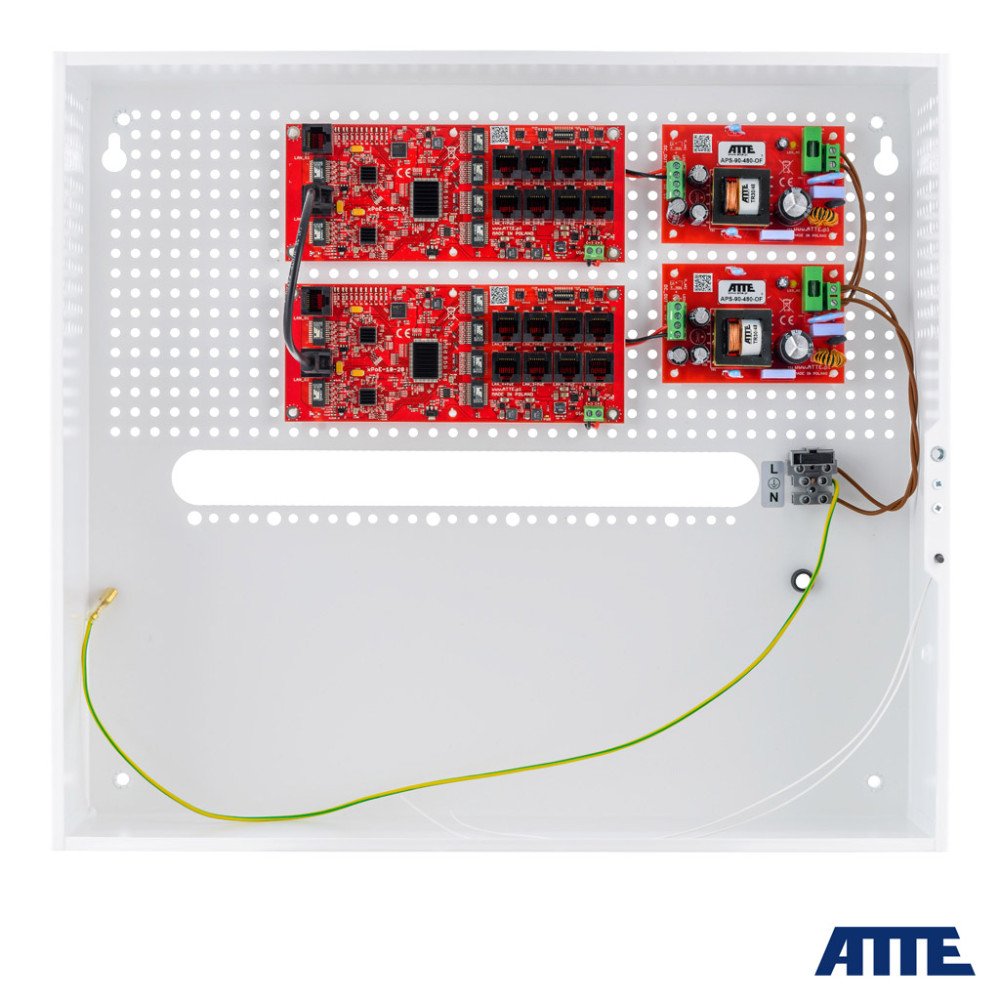

В комплект входит:

• 1x корпус ABOX-H
• 2 блока питания АПС-90-480-ОФ
• 2x коммутатора xPoE-10-20-OF

Комментарии:

• максимальные размеры регистратора, установленного внутри корпуса:390х390х60мм

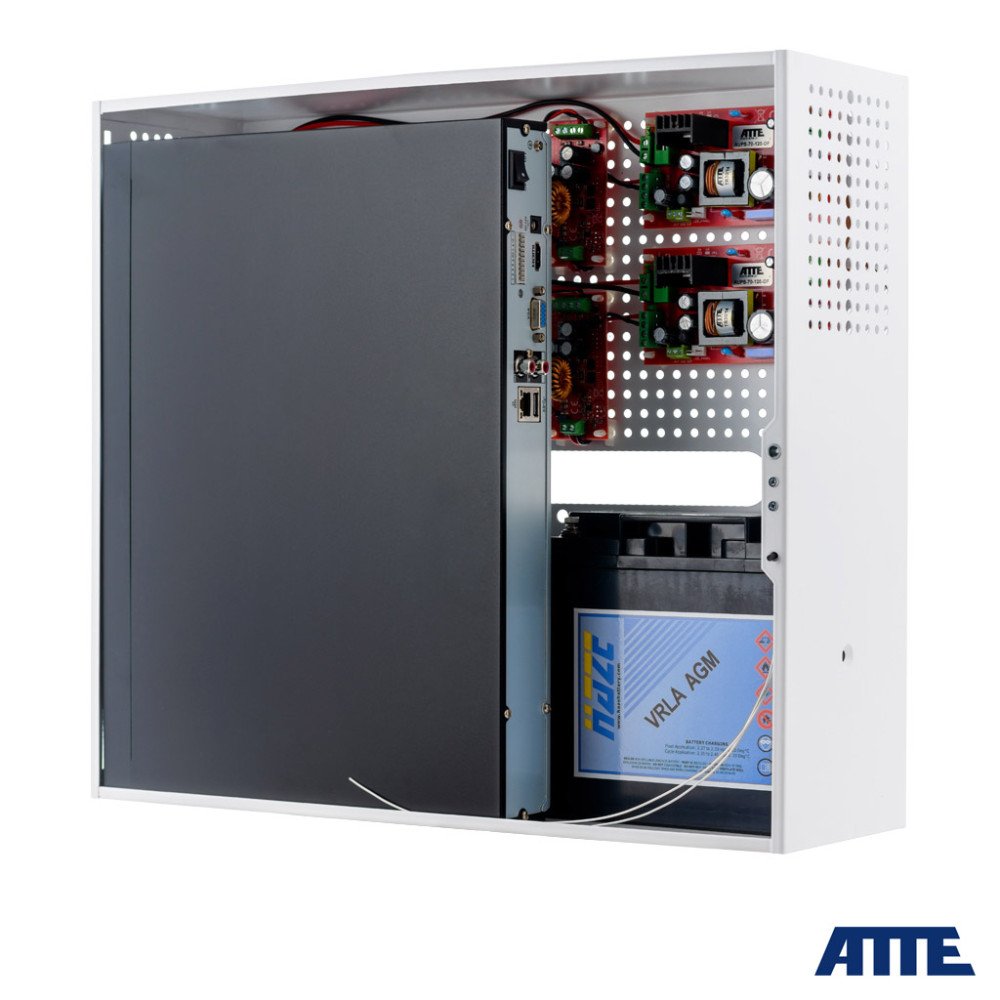

• на фото с NVR показан пример конфигурации устройств в корпусе ABOX H

ИП-16-20-Н— это готовый комплект, предназначенный для питания системы IP-видеонаблюдения, состоящий из:16 IP комнаты. Электронная защита выходов PoE обеспечивает непрерывную работу всей системы в случае короткого замыкания или перегрузки отдельных ветвей электропитания, а также автоматическое восстановление напряжения после исчезновения сбоя. Устройство используется в системах, требующих повышенной пропускной способности сети, например, в системах видеонаблюдения.4К Ультра HD. Комплекты с переключателем PoEпредназначены для работы с IP-камерами и другими сетевыми устройствами, работающими по стандартам PoE 802.3at/af и PoE PASSIVE.Внутренние корпуса серии ABOXони являются удобным решением проблемы эстетичного монтажа устройств и заделки кабелей внутри зданий. Все корпуса изготовлены из стального листа с порошковым покрытием белого полуматового цвета. Производство на современной технологической линии обеспечивает высочайшее качество и точность. Каждый корпус оснащен винтовым замком, съемной дверцей и тампером для открывания. Модели, доступные в нашем предложении, имеют специальные отверстия с шагом 10,8 мм. Он совместим с расстоянием между монтажными отверстиями встроенных модулей. Системное решение позволяет осуществлять вертикальную или горизонтальную установку выбранных устройств в любой перфорированной части корпуса. ТЕХНИЧЕСКИЕ ДАННЫЕ:

LAN-порты	18 портов RJ45 (16 портов LAN+PoE 10/100 Мбит/с, 2 порта Gigabit UpLink)
Поддерживаемые приемники PoE (стандартная/максимальная мощность)	802.3af - 15,4 Вт LAN_1...LAN_8 (Vin 48 В постоянного тока) 802.3at — 30 Вт LAN_1...LAN_8 (Vin 48 В постоянного тока) PoE ПАССИВНЫЙ — 40 Вт LAN_1...LAN_8
Выходы PoE (стандартный/режим мощности)	ЛВС_1...ЛВС_8 PoE ПАССИВНЫЙ, режим B (4,5+) (7,8-)
Защита выхода PoE (перегрузка по току/короткое замыкание)	ЛВС_1...ЛВС_8 0,75 А/электронный (автовозврат)
Микропереключатели SW1 (DIP-переключатель)	переключатели 1...8 «PoE ВКЛ/ВЫКЛ» - Питание PoE на портах LAN_1...LAN_8
Адаптер переменного тока (тип/тип)	импульсный ИИП / 2x АПС-90-480-ОФ
Защита выхода источника питания (перегрузка по току/короткое замыкание)	9А (каждый блок питания отдельно), электронный (после короткого замыкания может потребоваться перезапуск блока питания)
Тепловая защита источника питания	TSD (термическое отключение) 130°C, требует перезапуска
Диапазон входного напряжения источника питания/защита входа	180...240 В переменного тока / предохранитель T3,15A F1
Выходная мощность источника питания (постоянная)	2x 96 Вт (192 Вт)
Эффективность источника питания	92% ПРИ 90 ВТ
Выходное напряжение источника питания (питание камеры PoE)	48 В +/- 2%
Сборка корпуса	настенный, монтажные отверстия 6 мм
Установка устройств внутри корпуса	Системные отверстия диаметром 4,8 мм с шагом 10,8 мм.
Диапазон рабочих температур	-10°С...+40°С
Корпус (тип/материал/цвет/защита/кабельные вводы)	ABOX-H / металл / белый / тампер открытия / задняя часть корпуса, расстояние до стены
Размеры/вес нетто/степень защиты	400x450x140 мм / 4,46 кг / IP20
