Sarja jopa 16 ATTE IP-16-20-H IP-kameraa

Jopa 16 IP-kameran sarja sisäisessä kotelossa ABOX-H (tila NVR:lle), 192W virtalähde (2x96W), 18-porttinen PoE-kytkin (16xPoE 10/100Mbps + 2xGigabit Uplink), elektroniset sulakkeet, tyyppi IP-16-20-HTärkeimmät ominaisuudet ja toiminnot:

• 4K Ultra HD -kameratuki
• kyky antaa virtaa 16 PoE 802.3at/af- tai PASSIIVI-vastaanottimelle
• elektroninen sulake erikseen jokaiselle PoE-kanavalle (automaattinen paluu)
• mahdollisuus katkaista virta PoE-porteista
• selkeä optinen virtalähteen ja tiedonsiirron tilan näyttö
• jopa 40 W teho PoE-porteissa (LAN_1 - LAN_8)
• helppo ja nopea käyttöönotto ilman parametrien konfigurointia
• virtalähdemoduulin korkea hyötysuhde (90%)
• helppo ja nopea asennuspalvelu modulaarisen rakenteensa ansiosta
• järjestelmän helppo laajentaminen ja skaalaus lisäämällä ylimääräisiä xPoE-sarjan kytkimiä/IP ja IPB/IPUPPS
• moduulien asennus mihin tahansa kotelon rei'itettyyn osaan (rasterijärjestelmä)
• tilaa videonauhurille (NVR)
• Mahdollisuus säilyttää varakaapeleita kotelon sisällä
• kaapeliläpiviennit kotelon takana
• etäisyys seinään/asennuspintaan

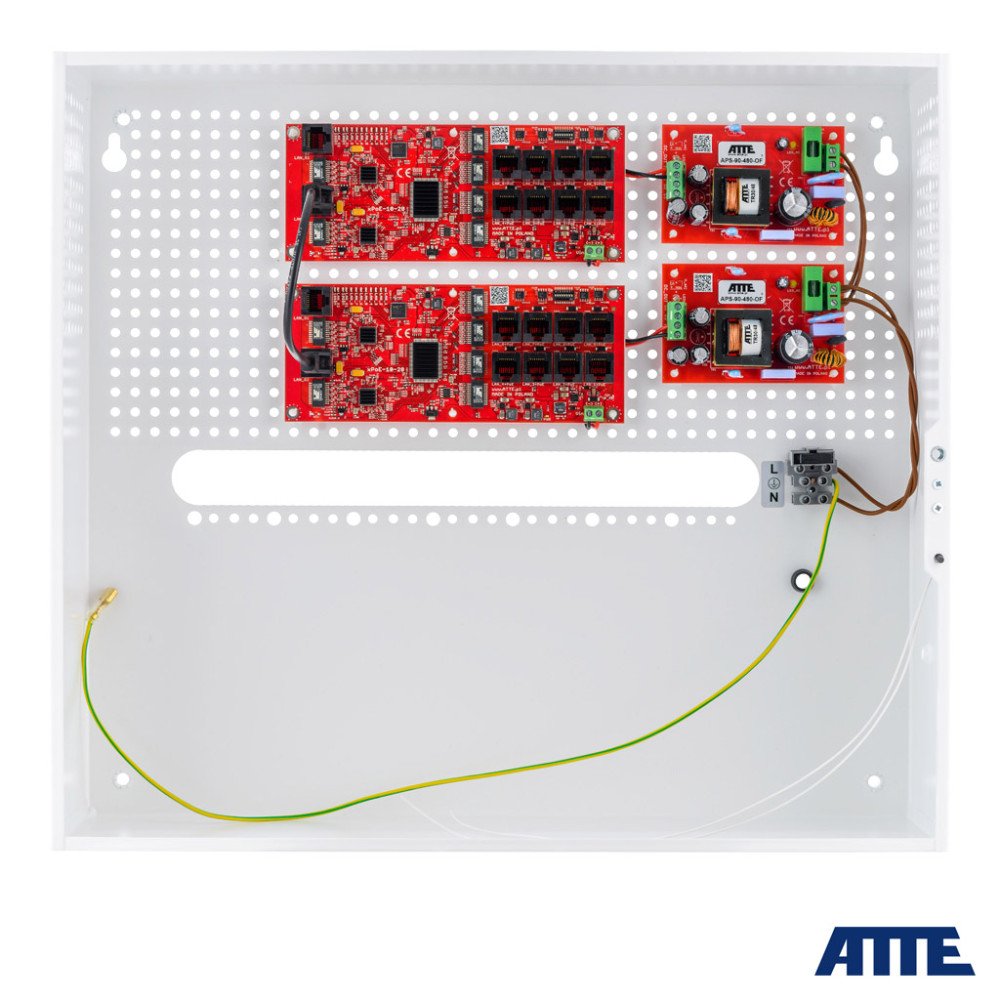

Setti sisältää:

• 1x ABOX-H kotelo
• 2x APS-90-480-OF virtalähde
• 2x kytkin xPoE-10-20-OF

Kommentit:

• kotelon sisään asennetun tallentimen enimmäismitat:390x390x60mm

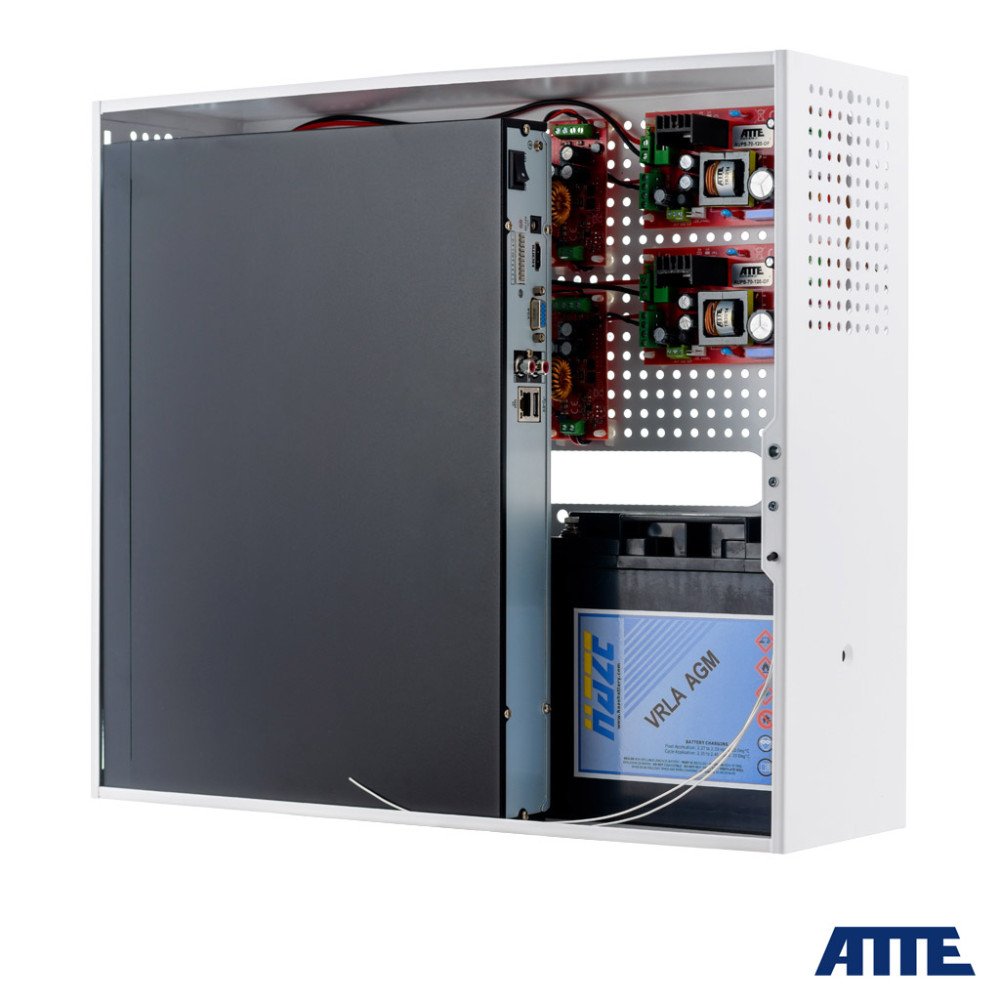

• NVR:n valokuvassa on esimerkki ABOX H -kotelossa olevista laitteista

IP-16-20-Hon valmis sarja, joka on omistettu IP CCTV -järjestelmän virransyöttöön, ja se koostuu:16 huoneen IP. PoE-lähtöjen elektroninen suojaus varmistaa koko järjestelmän jatkuvan toiminnan yksittäisten virtalähteiden haarojen oikosulun tai ylikuormituksen sattuessa sekä automaattisen jännitteen palautuksen vian poistuttua. Laitetta käytetään lisääntynyttä verkon kaistanleveyttä vaativissa järjestelmissä, kuten CCTV-valvonnassa4K Ultra HD. Sarjat PoE-kytkimelläon suunniteltu toimimaan IP-kameroiden ja muiden verkkolaitteiden kanssa, jotka toimivat PoE 802.3at/af- ja PoE PASSIVE -standardeilla.ABOX-sarjan sisäkotelotne ovat kätevä ratkaisu laitteiden esteettiseen asennukseen ja kaapeloinnin päättämiseen rakennusten sisällä. Kaikki kotelot on valmistettu teräslevystä, jauhemaalattu puolimatta valkoiseksi. Tuotanto nykyaikaisella teknologialinjalla takaa korkeimman laadun ja tarkkuuden. Jokainen kotelo on varustettu ruuvikiinnikkeellä, irrotettavalla ovella ja avauspeukalilla. Tarjouksessamme olevissa malleissa on erikoisreiät 10,8 mm:n jakovälillä. Se on yhteensopiva sisäänrakennettujen moduulien asennusreikien etäisyyden kanssa. Järjestelmäratkaisu mahdollistaa valittujen laitteiden pysty- tai vaakaasennuksen mihin tahansa kotelon rei'itettyyn osaan. TEKNISET TIEDOT:

LAN-portit	18 RJ45-porttia (16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
Tuetut PoE-vastaanottimet (vakio / maksimiteho)	802.3af – 15,4 W LAN_1...LAN_8 (Vin 48VDC) 802.3at - 30 W LAN_1...LAN_8 (Vin 48VDC) PoE PASSIVE - jopa 40 W LAN_1...LAN_8
PoE-lähdöt (vakio / tehotila)	LAN_1...LAN_8 PoE PASSIVE, tila B (4,5+) (7,8-)
PoE-lähdön suojaus (ylivirta/oikosulku)	LAN_1...LAN_8 0,75A / elektroninen (automaattinen palautus)
SW1-mikrokytkimet (DIP-kytkin)	kytkimet 1...8 "PoE ON/OFF" - PoE-virtalähde porteissa LAN_1...LAN_8
Verkkolaite (tyyppi / tyyppi)	impulsiivinen SMPS / 2x APS-90-480-OF
Virtalähteen lähdön suojaus (ylivirta/oikosulku)	9A (jokainen virtalähde erikseen), elektroninen (oikosulun jälkeen voi olla tarpeen käynnistää virtalähde uudelleen)
Virtalähteen lämpösuojaus	TSD (lämpöpysäytys) 130°C, vaatii uudelleenkäynnistyksen
Virtalähteen tulojännitealue / tulosuojaus	180...240VAC / T3.15A sulake F1
Virtalähteen lähtöteho (jatkuva)	2x 96W (192W)
Virtalähteen tehokkuus	92% @90W
Virtalähteen lähtöjännite (PoE-kameran virtalähde)	48 V +/-2 %
Asunnon kokoonpano	seinäasennus, asennusreiät 6mm
Laitteiden asennus kotelon sisään	4,8 mm järjestelmäreiät 10,8 mm:n jakovälillä
Käyttölämpötila-alue	-10°C...+40°C

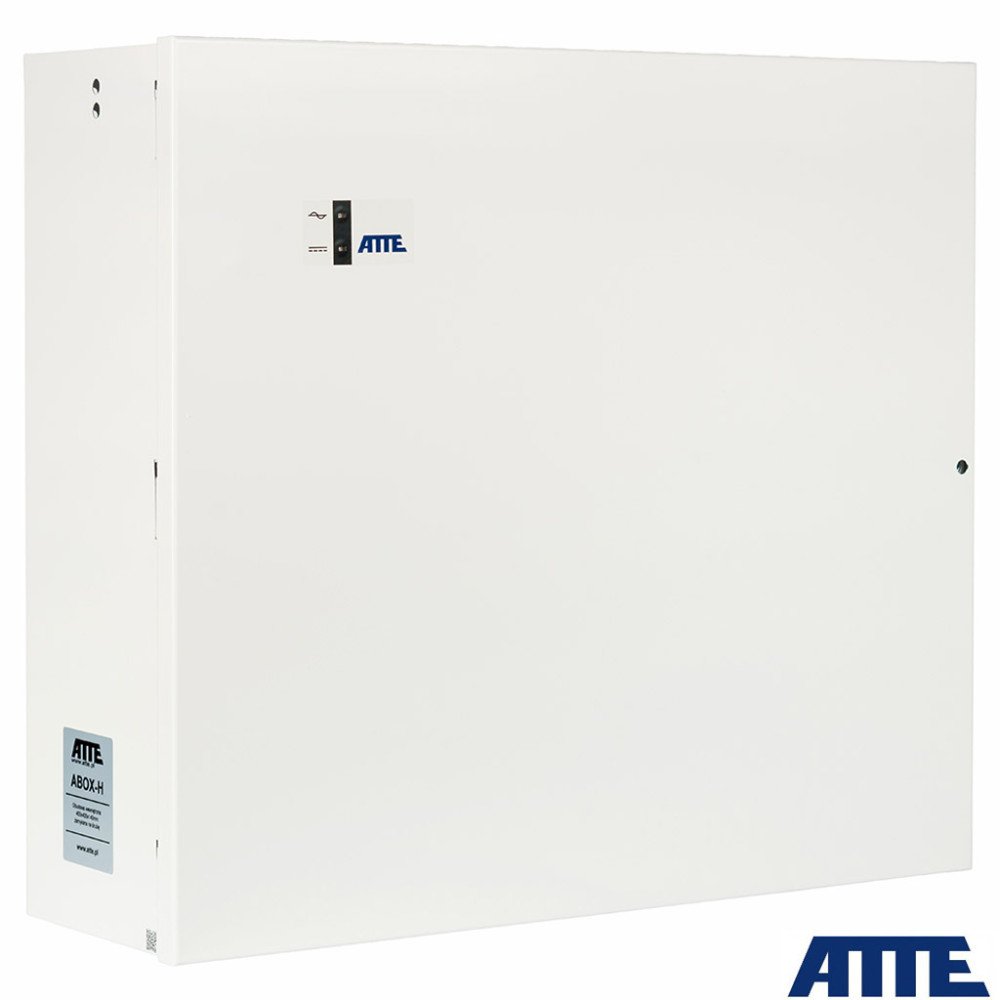

Kotelo (tyyppi / materiaali / väri / suojaus / kaapeliläpiviennit)	ABOX-H / metalli / valkoinen / avauspeukalointi / kotelon takaosa, etäisyys seinään
Mitat / nettopaino / suojausaste	400x450x140mm / 4,46kg / IP20
