Rinkinys iki 16 ATTE IP-16-20-H IP kameru

Rinkinys iki 16 IP kamerų vidiniame korpuse ABOX-H (vieta NVR), 192W maitinimo šaltinis (2x96W), 18 prievadų PoE jungiklis (16xPoE 10/100Mbps + 2xGigabit Uplink), elektroniniai saugikliai, tipas IP-16-20-HPagrindinės savybės ir funkcijos:

• 4K Ultra HD kameros palaikymas
• galimybė maitinti 16 PoE 802.3at/af arba PASSIVIŲ imtuvų
• elektroninis saugiklis atskirai kiekvienam PoE kanalui (automatinis grįžimas)
• galimybė išjungti PoE prievadų maitinimą
• aiškus optinis maitinimo ir duomenų perdavimo būsenos indikatorius
• iki 40 W galia naudojant PoE prievadus (nuo LAN_1 iki LAN_8)
• lengvas ir greitas paleidimas, nereikia konfigūruoti parametrų
• didelis maitinimo modulio efektyvumas (90%)
• lengvas ir greitas montavimas dėl modulinės struktūros
• lengvas sistemos išplėtimas ir mastelio keitimas pridedant papildomų xPoE serijos jungiklių/IP ir IPB/IPUPPS
• modulių montavimas bet kurioje perforuotoje korpuso dalyje (rastrinė sistema)
• vietos vaizdo įrašymo įrenginiui (NVR)
• Galimybė laikyti atsarginius laidus korpuso viduje
• kabelių įvadai korpuso gale
• atstumas iki sienos / montavimo paviršiaus

Į komplektą įeina:

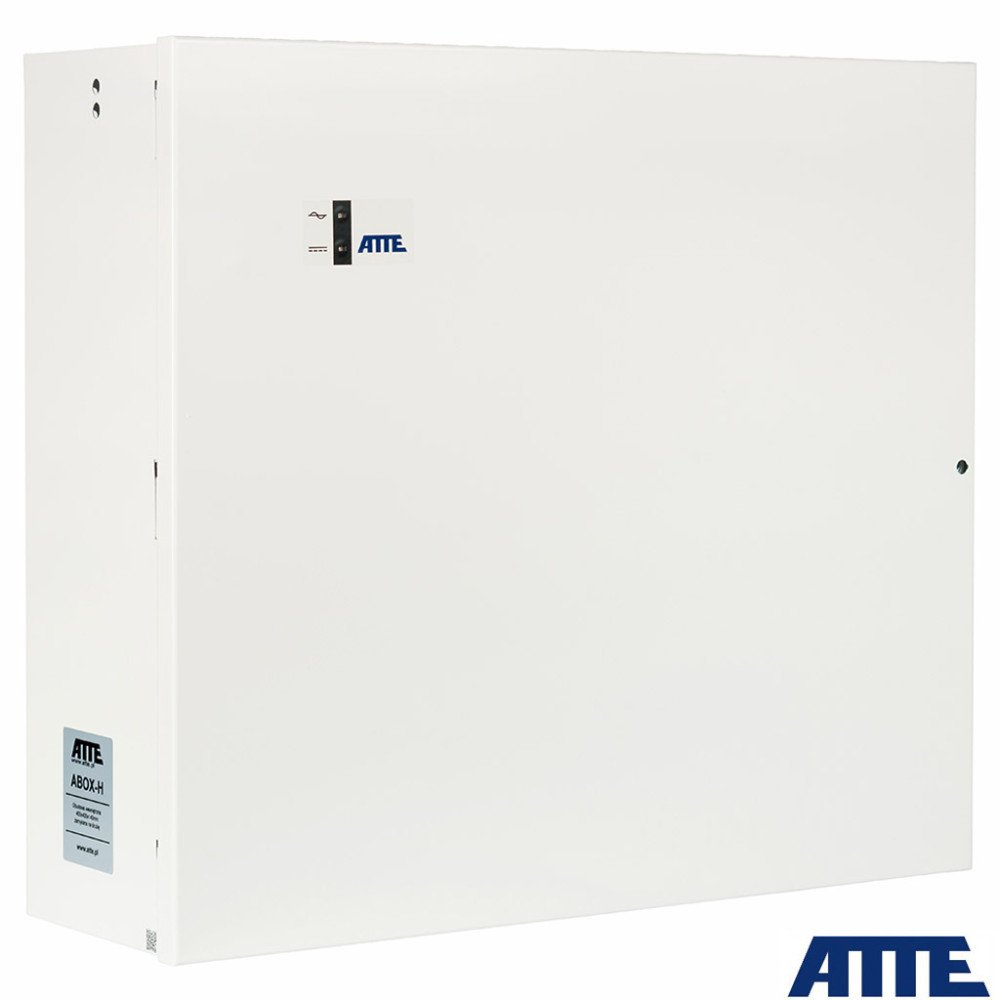

• 1x ABOX-H korpusas
• 2x APS-90-480-OF maitinimo šaltinis
• 2x jungiklis xPoE-10-20-OF

Komentarai:

• didžiausi korpuso viduje sumontuoto registratoriaus matmenys:390x390x60 mm

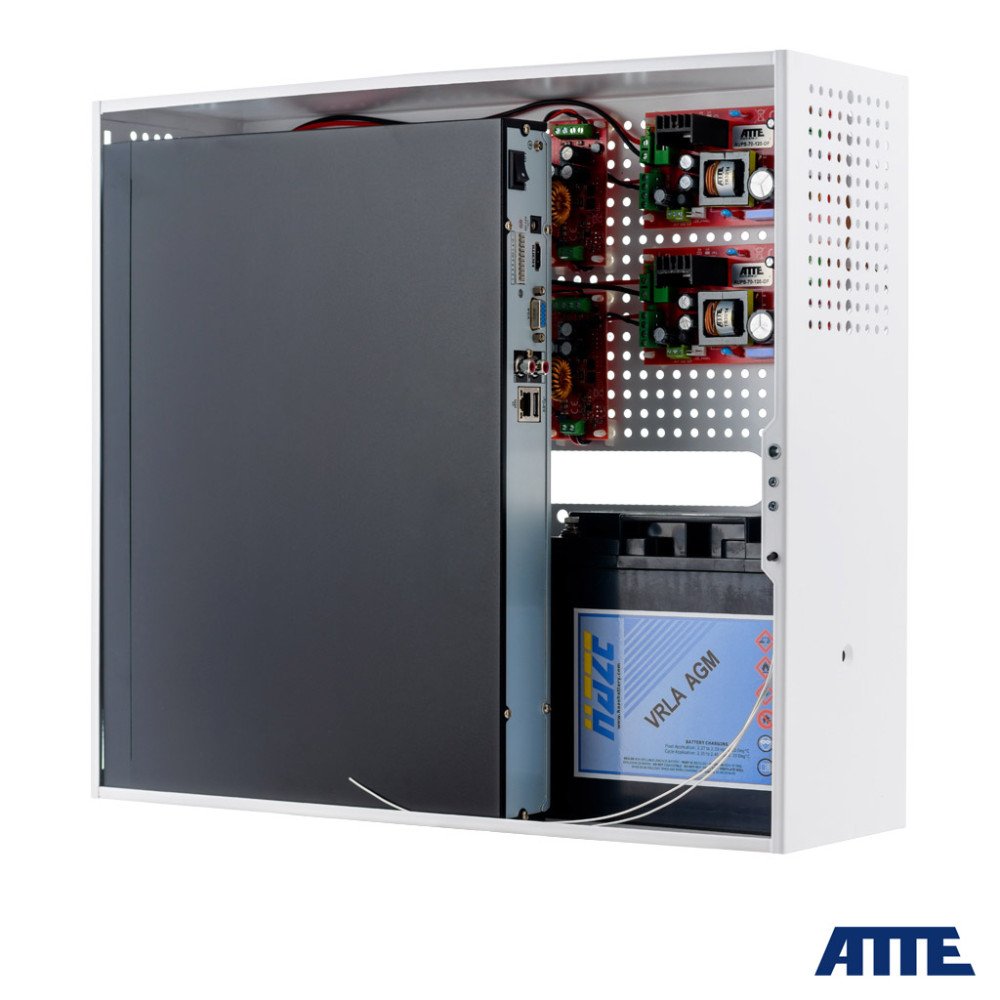

• nuotraukoje su NVR parodytas ABOX H korpuse esančių įrenginių konfigūracijos pavyzdys

IP-16-20-Hyra paruoštas rinkinys, skirtas maitinti IP CCTV sistemą, kurią sudaro:16 kambario IP. Elektroninė PoE išėjimų apsauga užtikrina nenutrūkstamą visos sistemos veikimą įvykus trumpajam jungimui ar atskirų maitinimo atšakų perkrovai, o dingus gedimui automatinis įtampos atstatymas. Įrenginys naudojamas sistemose, kurioms reikalingas didesnis tinklo pralaidumas, pvz., CCTV stebėjimas4K Ultra HD. Rinkiniai su PoE jungikliuyra skirti dirbti su IP kameromis ir kitais tinklo įrenginiais, maitinamais PoE 802.3at/af ir PoE PASSIVE standartų.ABOX serijos vidiniai korpusaijie yra patogus estetinio įrenginių įrengimo ir kabelių užbaigimo pastatų viduje problemos sprendimas. Visi korpusai pagaminti iš plieno lakšto, padengti milteliniu būdu pusiau matinės baltos spalvos. Gamyba naudojant modernią technologinę liniją užtikrina aukščiausią kokybę ir tikslumą. Kiekviename korpuse yra varžtinis uždarymas, nuimamos durys ir atidarymo tamperis. Mūsų pasiūlyme esantys modeliai turi specialias skyles 10,8 mm žingsnyje. Jis suderinamas su įmontuotų modulių montavimo angų atstumais. Sisteminis sprendimas leidžia vertikaliai arba horizontaliai sumontuoti pasirinktus įrenginius bet kurioje perforuotoje korpuso dalyje. TECHNINIAI DUOMENYS:

LAN prievadai	18 RJ45 prievadų (16xLAN + PoE 10/100Mbps, 2x Gigabit UpLink)
Palaikomi PoE imtuvai (standartinė / maksimali galia)	802.3af – iki 15,4 W LAN_1...LAN_8 (Vin 48VDC) 802.3at – iki 30 W LAN_1...LAN_8 (Vin 48VDC) PoE PASSIVE – iki 40 W LAN_1...LAN_8
PoE išėjimai (standartinis / maitinimo režimas)	LAN_1...LAN_8 PoE PASSIVE, B režimas (4,5+) (7,8-)
PoE išvesties apsauga (per didelės srovės / trumpojo jungimo)	LAN_1...LAN_8 0,75 A / elektroninis (automatinis grąžinimas)
SW1 mikrojungikliai (DIP jungiklis)	jungikliai 1...8 "PoE ON/OFF" - PoE maitinimo šaltinis prievaduose LAN_1...LAN_8
kintamosios srovės adapteris (tipas / tipas)	impulsinis SMPS / 2x APS-90-480-OF
Maitinimo šaltinio išėjimo apsauga (viršsrovė / trumpasis jungimas)	9A (kiekvienas maitinimo šaltinis atskirai), elektroninis (po trumpojo jungimo gali reikėti iš naujo paleisti maitinimą)
Maitinimo šaltinio šiluminė apsauga	TSD (terminis išjungimas) 130°C, reikia paleisti iš naujo
Maitinimo šaltinio įėjimo įtampos diapazonas / įėjimo apsauga	180...240VAC / T3.15A saugiklis F1
Maitinimo šaltinio išėjimo galia (nepertraukiama)	2 x 96 W (192 W)
Maitinimo efektyvumas	92% @90W
Maitinimo šaltinio išėjimo įtampa (PoE kameros maitinimo šaltinis)	48V +/-2 %
Būsto surinkimas	montuojamas prie sienos, tvirtinimo angos 6mm
Įrenginių montavimas korpuso viduje	4,8 mm sistemos skylės 10,8 mm žingsnyje
Darbinės temperatūros diapazonas	-10°C...+40°C
Korpusas (tipas / medžiaga / spalva / apsauga / kabelių įvadai)	ABOX-H / metalas / baltas / atidaromas tamperis / korpuso galas, atstumas iki sienos
Matmenys / grynasis svoris / apsaugos laipsnis	400x450x140mm / 4,46kg / IP20
