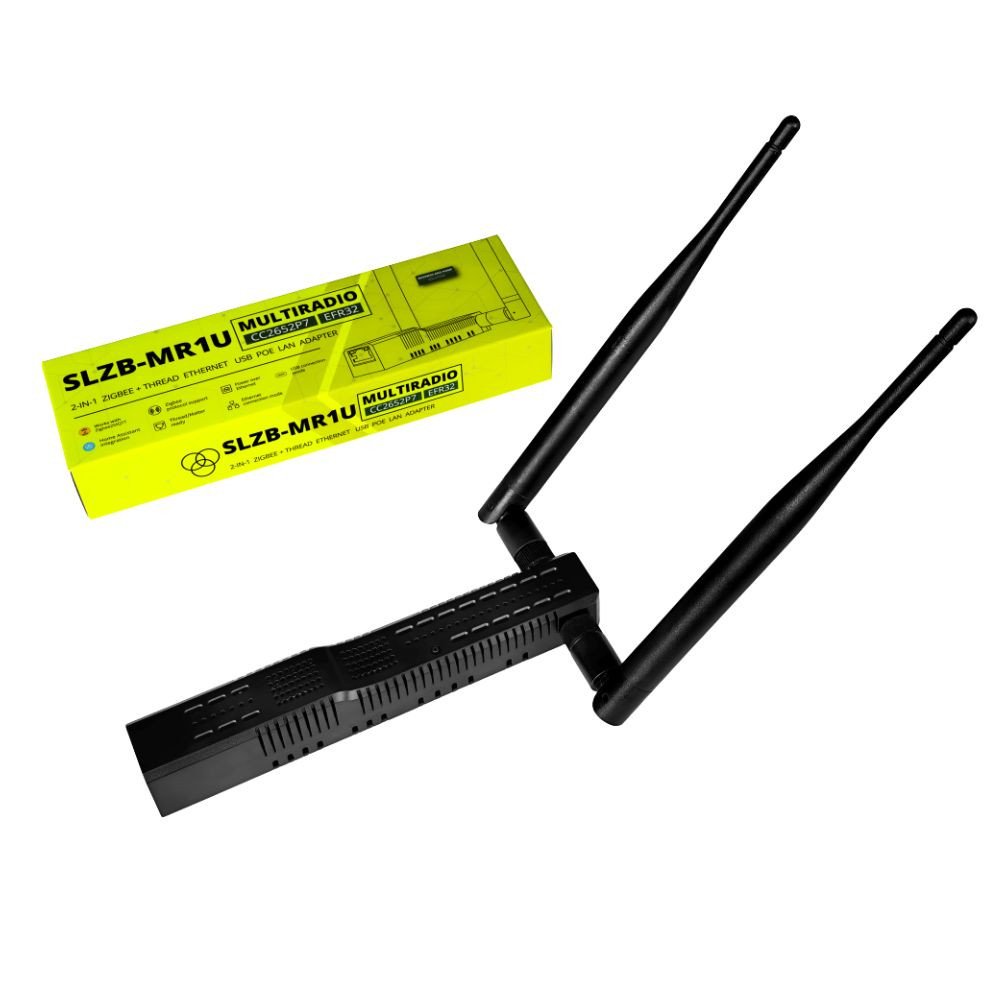

SLZB-MR1U Zigbee+Thread Ethernet PoE USB LAN WIFI-adapter

SMLIGHT SLZB-MR1U on modulaarne, mitme protokolliga LAN-adapter, mis võimaldab Zigbee, Thread ja isegi Z-Wave süsteemide tsentraliseeritud juhtimist (USB-dongli kaudu) ühest Ethernetiga ühendatud seadmest. Sisseehitatud USB-läbipääsu funktsiooniga TCP/IP kaudu kuvatakse ühendatud USB-dongle (nt Z-Wave või muu USB-UART-seade) võrgus kaugjadapordina – nagu oleks see ühendatud otse teie serveriga.

MR1U pakub PoE-toega Etherneti, Wi-Fi/Bluetoothi, USB-C toidet ja USB-A hostiporti. See kasutab TI CC2652P raadiot Zigbee koordinaatorina ja EFR32MG21 raadiot keermepiiriruuterina, samas kui ESP32 tegeleb võrgu loomise ja haldamisega. See on ideaalne valik Home Assistanti, Zigbee2MQTT ja täiustatud, tulevikukindlate installatsioonide jaoks.

SMLIGHTi kohta

SMLIGHT arendab mitme protokolliga Zigbee/Thread/Z-Wave lüüsi ja LAN/PoE adaptereid isetegemise ja professionaalsete nutikate kodukasutajate jaoks. Nende tooted keskenduvad stabiilsele, kohalikule (pilvest sõltumatule) juhtimisele ja paindlikule integreerimisele avatud ökosüsteemidega, nagu Home Assistant, Zigbee2MQTT ja OpenThread.

Põhiomadused

• Mitme protokolliga töö: Zigbee 3.0 (CC2652P) ja Thread Border Router (EFR32MG21); USB-hosti kaudu saab ühendada täiendavaid raadioid (nt Z-Wave).
• USB-läbipääs Etherneti kaudu: avage USB-raadiod (nt Z-Wave'i pulk) TCP/IP kaudu kaugjuurdepääsu jaoks.
• Lai USB-UART-ühilduvus: toetab kiibikomplekte CP210x, PL2303, CH340/CH341, CH9102.
• Paindlik ühenduvus: LAN + PoE stabiilse toite/võrgu jaoks, Wi-Fi paindlikuks paigutuseks, USB-C alternatiivse toiteallikana, USB-A host laiendamiseks.
• PlugPlay SLZB-OS: sisseehitatud veebiliides lihtsaks seadistamiseks ja kasutuselevõtuks.
• Platvormi ühilduvus: Home Assistant (Zigbee: ZHA / Zigbee2MQTT), OpenThread, Z-Wave JS (USB-läbipääsu kaudu).

Nutika kodu protokollid ja platvormi ühilduvus

• Sisseehitatud protokollid: Zigbee 3.0; Keermepiiri ruuter.
• USB laiendatavus: Z-Wave, Matter/BLE või muud USB-UART raadiod USB läbipääsu kaudu.
• Ühilduvad platvormid: Home Assistant (ZHA, Zigbee2MQTT, Z-Wave JS TCP), OpenThread ja muud Zigbee/Thread/Z-Wave ökosüsteemid.
• Side: Ethernet (PoE), Wi-Fi, Bluetooth (seadistamiseks/hoolduseks).

Nutikad funktsioonid

• Võrgujuurdepääs USB-seadmetele: ühendatud USB-donglile pääseb ligi IP:Porti (TCP) kaudu, nagu oleks tegemist kohaliku USB-pordiga.
• Veebiliides: lubage USB läbipääsu, konfigureerige raadio/režiimid ja võrguparameetrid.
• PoE koos USB-hostiga: kui toiteallikaks on PoE, saab ka ühendatud USB-seadmeid toita (sõltub seadmest).

Tehnilised andmed

Raadiokiibid:

• Texas Instruments CC2652P7: Zigbee 3.0 tugi (ühildub Zigbee2MQTT ja ZHA); Thread (Matter-over-Thread) tugi (OpenThread Border Router); ideaalne Zigbee võrkude jaoks, töötab suurepäraselt ka Threadiga; +20 dBm TX võimsus sisseehitatud PA-ga; 144 kB + 8 kB RAM, 704 kB Flash.
• Silicon Labs EFR32MG21: Zigbee 3.0 tugi (ühildub Zigbee2MQTT ja ZHA); Thread (Matter-over-Thread) tugi (OpenThread Border Router); ideaalne Thread võrkude jaoks, töötab suurepäraselt ka Zigbee'ga; +20 dBm TX võimsus; 96 kB RAM, 1024 kB Flash.

Toetatud protokollid:

• Zigbee 3.0 (Zigbee2MQTT, ZHA) – samaaegselt Threadiga.
• Lõim (Matter-over-Thread) — samaaegselt Zigbeega.
• Samaaegne või lülitatav töö mitme raadioga keskkondades.
• Wi-Fi.
• Muud protokollid väliste USB-mälupulkade kaudu.

Ühenduvus:

• USB-C andmete ja toite jaoks.
• Etherneti ühendus.
• USB-C läbipääs.

Püsivara:

• Raadio püsivara tugi: ühildub TI Z-Stackiga (CC2652P7 jaoks) ja Silicon Labs Ember/EZSP pinuga (EFR32MG21 jaoks).
• Raadio püsivara värskendused veebiliidese kaudu.
• SLZB-OS: ühildub SLZB-OS versioonidega 2.9.7 ja uuemate versioonidega.
• SLZB-OS-i funktsioonid: VPN, 20+ keelt, skriptid, võrgusätted, turvalisus, armatuurlaud, zHubi režiim, režiimilüliti, OTA püsivara värskendused jne.

Antenn:

• Kahe välise antenniga SMA emane pistikud (üks raadio SoC kohta).
• PCB antenn Wi-Fi ja Bluetoothi ​​jaoks.
• Sisaldab 2 × suure võimendusega 2,4 GHz antenni.

Toiteallikas:

• PoE toitega, 48 V PoE toetatud.
• Toide USB-C kaudu (5 V DC).
• Madal energiatarve kuni ~1,5 W (kui mõlemad raadio SoCd töötavad).
• Ettevaatust. Ärge ühendage toidet samaaegselt C-tüüpi ja PoE kaudu. Kasutage ainult ühte toiteallikat.

Korpus:

• Kompaktne, vastupidav ventilatsiooniga ABS-karp.
• Ühildub DIN-liistu ja seinakinnitusega (saadaval on 3D-mudelid).
• Lihtne kleepida kahepoolsete kleeplintidega.
• Lihtne kruvikinnitus; pakend võib sisaldada kruvisid, kruvikeerajat, joonlauda.

LED-indikaatorid ja välisseadmed:

• Sõltumatud oleku LED-id iga raadio jaoks (kokku 6 teeninduse LED-i: 2 × Core SoC, 2 × CC2652P SoC, 2 × EFR32 SoC).
• Mitmiknupp: toetab mitut funktsiooni (režiimilüliti, lähtestamine jne).
