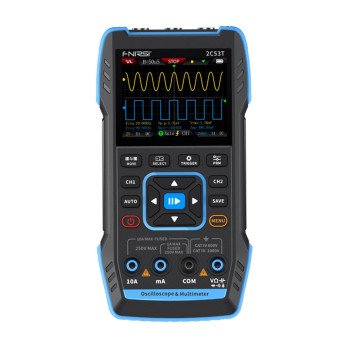

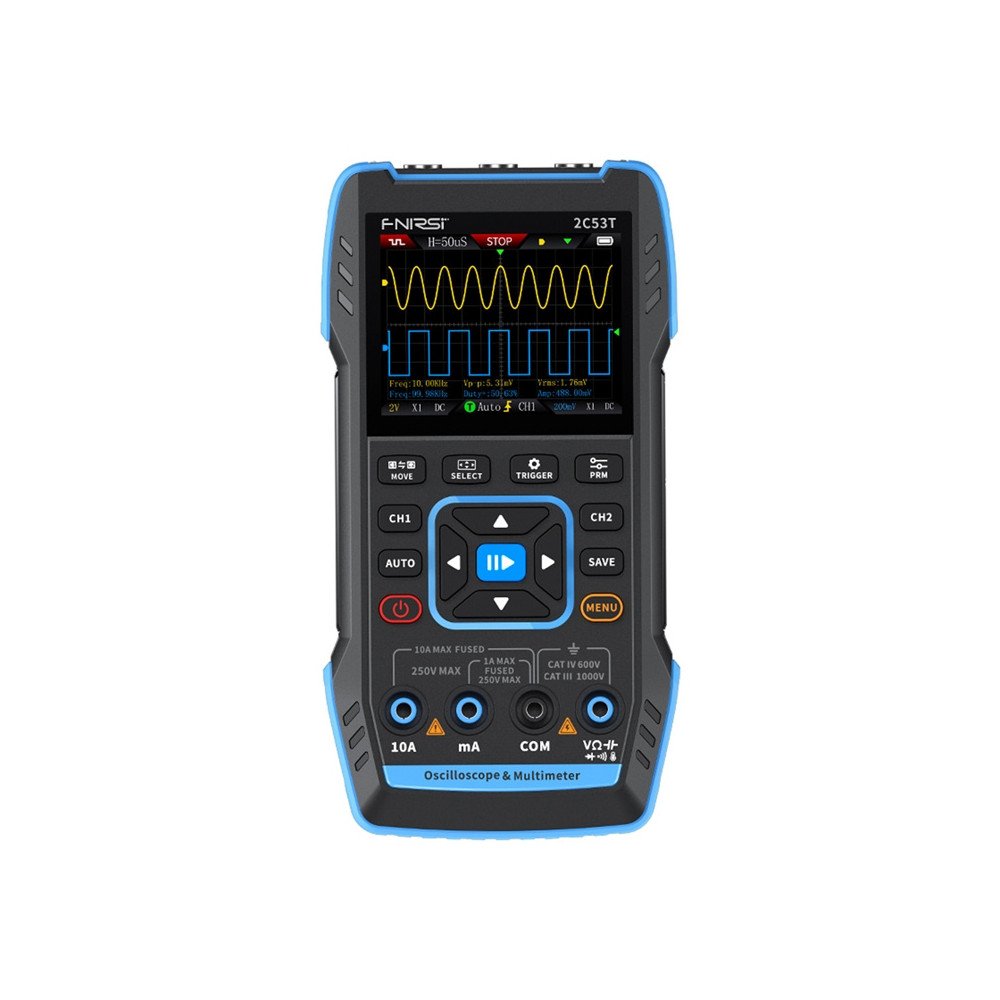

FNIRSI 2C53T kaasaskantav 3in1 ostsilloskoobi multimeetri signaaligeneraator

FNIRSI 2C53T kaasaskantav 3in1 ostsilloskoobi multimeetri signaaligeneraator

FNIRSI 2C53T ühendab endas 2×50 MHz/250 MSa/s ostsilloskoobi funktsioonid 8-bitise ADC ja 16 kpct mälupuhvriga kanali kohta (pre/post-trigger), multimeetriga kuni 19999. aastani ja 50 kHz signaaligeneraatoriga. Sisendtakistus on 1 MΩ ∥ 15 pF AC/DC/GND lülitusega. Vastupidav silikoonkattega ABS-korpus, 2,8-tolline 320×240 px ekraan ja 3000 mAh aku (kuni 4 tundi tööaega) tagavad mobiilsuse ja pidevad mõõtmised ka karmides keskkondades. Seade on CAT II 300 V sertifikaadiga, kahe keraamilise kaitsme ja ülepingevastase ahelaga. Tänu lainekujude salvestamise ja püsivara värskendamise võimalusele on teil alati kontroll oma tulemuste üle ja juurdepääs uusimatele funktsioonidele.

Värviline ekraan ja multimeeter

2,8-tolline ekraan eraldusvõimega 320 × 240 px esitab lainekujusid täisvärvides koos funktsiooniga "lõpmatu järelhelend" (kinnitab signaali jälje ekraanil isegi pärast selle tuhmumist), hoides lainekuju jälgi ekraanil. Y-T, Rolling ja X-Y režiimid (nn Lissajous'i näitajad signaalide faasierinevuste analüüsimiseks) muudavad faasisuhete jälgimise lihtsaks ning kõrge heledus tagab loetavuse kõikides tingimustes. Sisseehitatud multimeeter eraldusvõimega kuni 19999 võimaldab mõõta alalis-/vahelduvvoolu, madalaid ja kõrgeid voolusid, takistust, mahtuvust, dioode, temperatuuri ja järjepidevust (summer). Nutikad kaitsed kaitsevad kasutajat ja seadmeid ülekoormuse eest.

Täiustatud riistvara arhitektuur

Professionaalne ARM + FPGA + suure jõudlusega ADC kombinatsioon, mida kasutatakse lauaarvuti ostsilloskoopides, tagab signaalide kiire käivitamise ja tõetruu esituse. Käivitussüsteem pakub režiime Edge (tõus/langemine), impulsi laius, video ja kalde eelpäästik kuni 50% ja järelkäivitus kuni 50%, nii et ka kõige lühemad anomaaliad salvestatakse detailide kadumiseta.

Signaali generaator

Sisseehitatud funktsioonigeneraator pakub pinget kuni ±400 V ja sagedusi kuni 50 kHz ning 13 lainekuju (siinus, ruut, kolmnurk, saehammas, kaldtee, impulss, müra jne) reguleeritava nihkega (signaali nihe nulli suhtes) ja amplituudiga 10 mV/amplituudiga ilma täiendavate filtriteta, testimisjaoturiteta, riistvara.

Automaatne mõõtmise seadistamine

Funktsioon AUTO reguleerib vahemikku ja päästikut ühe nupuga, võimaldades koheselt vaadata lainekuju ilma aeganõudva seadistamiseta. Täiendavate üksik- ja tavarežiimide tugi toimib kiirete välimõõtmiste jaoks. Lainekuju ekraanipildi salvestamiseks ostsilloskoobi mällu või USB kaudu otse arvutisse piisab ühest klõpsust. See muudab tulemuste arhiveerimise ja nende edasise analüüsimise mis tahes keskkonnas lihtsaks.

Eraldatud mõõtekanalid

Kaks täiesti sõltumatut CH1 ja CH2 sisendit 50 MHz ribalaiusega kõrvaldavad vastastikused häired, parandades mõõtmise täpsust. 250 MSa/s diskreetimissagedus taasesitab maksimaalse täpsusega PWM-impulsse ja toiteallika lainetust.

Vastupidav konstruktsioon

ABS (akrüülnitriilbutadieenstüreen – kõrgtugevast plastikust) silikoonkattega korpus tagab kukkumis- ja põrutuskindluse ning kullatud PCB (Printed Circuit Board) rööpad on korrosioonikindlad. 3000 mAh aku tagab kuni 3 tundi tööaega. Kokkupandav alus võimaldab seadet paigutada mis tahes nurga all, samas kui ergonoomilised nupud ja USB-C port pakuvad käsitsemise ja laadimise mugavust.

Sisaldab:

• FNIRSI 2C53T kaasaskantav 3-in-1 ostsilloskoop
• 10× mõõtesondid (2 tk.)
• Sond krokodilliklambritega
• Multimeetri kaablid
• Laadimiskaabel
• Kandekott
• Kasutusjuhend
