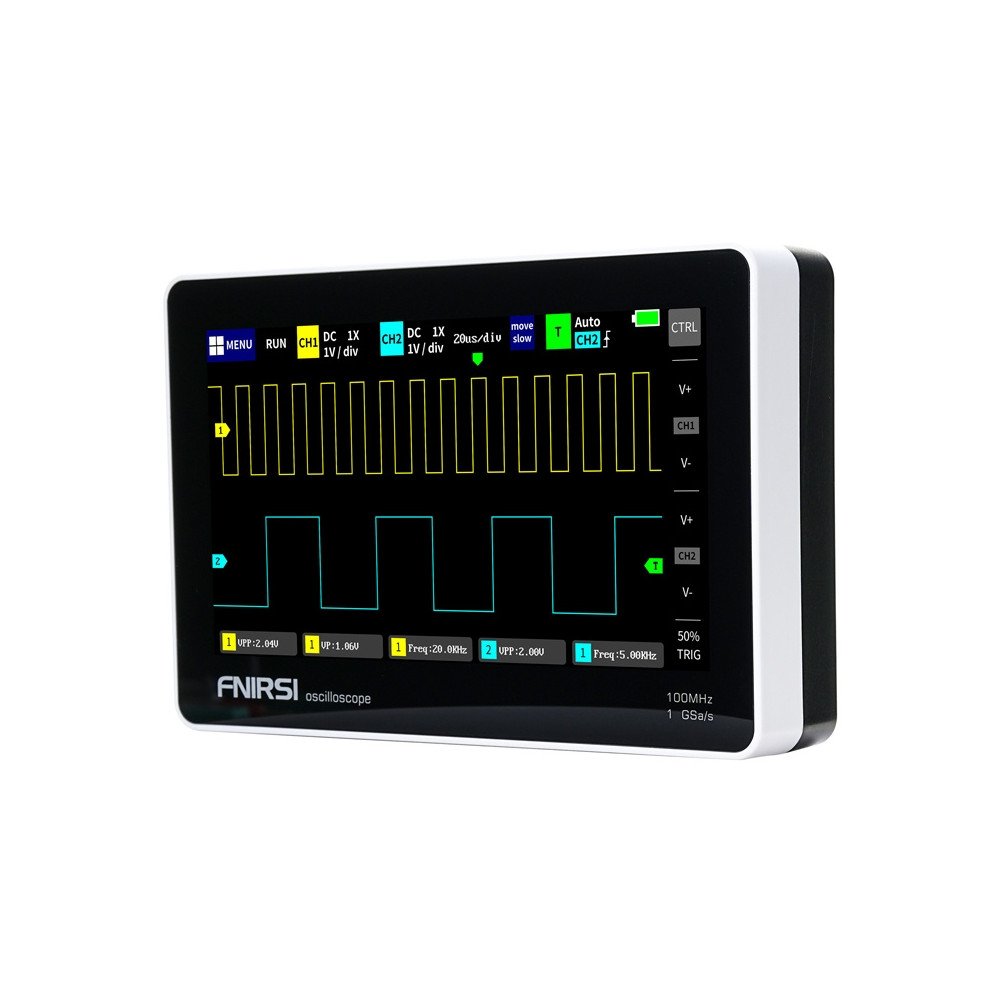

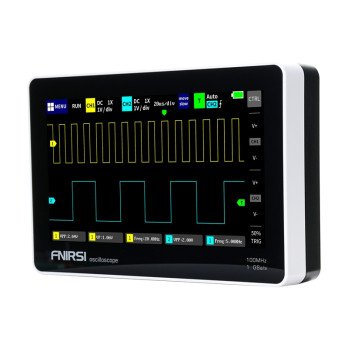

FNIRSI 1013D 7" kaasaskantav tahvelarvuti ostsilloskoop

FNIRSI 1013D 7" kaasaskantav tahvelarvuti ostsilloskoop

7" puutetundliku ekraani, 2 mõõtekanali, 100 MHz ribalaiuse ja 1 GSa/s diskreetimissagedusega kaasaskantav ostsilloskoop FNIRSI 1013D võimaldab täpset signaali analüüsi nii teeninduses, töökojas kui ka elektroonikaseadmete disainis. Seade on varustatud hõlpsasti loetava 800x480 TFT-ekraaniga analoogselt kõikjal, võimaldab automaatset ühe nupuvajutusega signaali salvestuse ja automaatse mõõtmise tugifunktsiooni ja mugavat lainekujulist tugifunktsiooni. ja digitaalne signaalianalüüs muudab selle sobivaks seadmete hooldamiseks ja isetegemiseks. Sisseehitatud 6000 mAh liitiumaku võimaldab seadmel töötada umbes 4 tundi.

Selge puutetundlik ekraan

FNIRSI 1013D-l on 7-tolline TFT LCD-ekraan eraldusvõimega 800x480, mis tagab suure heleduse, kontrasti ja täpse lainekuju taasesituse. Ekraani puutetundlik juhtimine võimaldab kiiret suumimist, panoraamimist ja mõõteparameetrite muutmist, kiirendades tööd ilma füüsiliste nuppudeta. Ekraan on valmistatud tänapäevastest nutitelefonidest tuntud mahtuvusliku tehnoloogiaga, mis tagab sujuva töö ja ei viivitusi seadistuste muutmisel. Kursori mõõtmise funktsioon võimaldab täpselt lugeda signaali amplituudi, perioodi ja sagedust, ilma et oleks vaja ekraani ruudustikust ühikuid teisendada, mis on eriti kasulik moonutatud signaalide või müraga ristkülikukujuliste lainekujude puhul.

Kaks mõõtmiskanalit

Seade on varustatud kahe mõõtekanaliga, mille sisendtakistus on 1 MΩ, mis võimaldavad analüüsida kahte signaali samaaegselt, muutes võimendiahelate, muundurite sisendi ja väljundi või PWM-signaali analüüsi võrdlemise lihtsamaks. See muudab rakenduste valiku palju laiemaks kui ühe kanaliga mudelite puhul. Lissajous'i mustrianalüüsi saate teha ka XY-režiimis, mis võimaldab määrata sagedust, amplituudi ja faasinihet kahe signaalirühma vahel.

Automaatne signaali reguleerimine

Ühe nupuvajutusega automaatse reguleerimise funktsioon võimaldab koheselt reguleerida signaali mõõtmise parameetreid ilma käsitsi kalibreerimata. Tänu sellele saab FNIRSI 1013D reguleerida 1 Vpp signaali sätteid 1 sekundi jooksul, säästes aega ja suurendades töö efektiivsust. Sisseehitatud hägusloogika algoritm tagab suure täpsuse ja asetab signaali automaatselt ekraani keskele, muutes analüüsi oluliselt lihtsamaks.

Kaitse kahjustuste eest

Ostsilloskoop kasutab kuni 400 V sisseehitatud liigpingekaitsemooduleid, et vältida seadme juhuslikku kahjustamist kõrgepinge signaalide mõõtmisel, isegi kui sond ei ole seatud 10X režiimile. See võimaldab ohutult testida toite- ja kõrgepingeahelaid.

Andmete salvestamine ja eksport

FNIRSI 1013D pakub 1 GB sisemälu, mis võimaldab salvestada kuni 1000 pilti ja 1000 lainekuju komplekti. See võimaldab kiirelt salvestada ühe puutega mõõtmistulemused ja eksportida need USB kaudu arvutisse edasiseks analüüsiks. Lainekuju halduri funktsioon võimaldab vaadata salvestatud lainekujude pisipilte, suumida, kustutada ja analüüsida neid kursoriga otse seadmel – sarnaselt nutitelefoni galeriiga, lisades andmehalduse mugavuse.

Täiustatud käivitusfunktsioonid

Ostsilloskoop pakub täielikku käivitusrežiimide komplekti – automaatne, üksik ja tavaline. Selline paigutus võimaldab testida äkkimpulsssüütesignaale, IR-kaugjuhtimispuldi signaale või siinuslaine signaale sõltuvalt valitud režiimist, muutes seadme mitmekülgseks diagnostikavahendiks. Samuti saate määrata päästiku serva (tõus/langemine) ja päästiku kanali, mis võimaldab teil huvipakkuvaid signaalifragmente täpselt tabada.

Sisaldab:

• FNIRSI 1013D kaasaskantav puutetundliku ekraaniga ostsilloskoop
• Sond (100 MHz) x2
• USB laadija
• Kasutusjuhend
