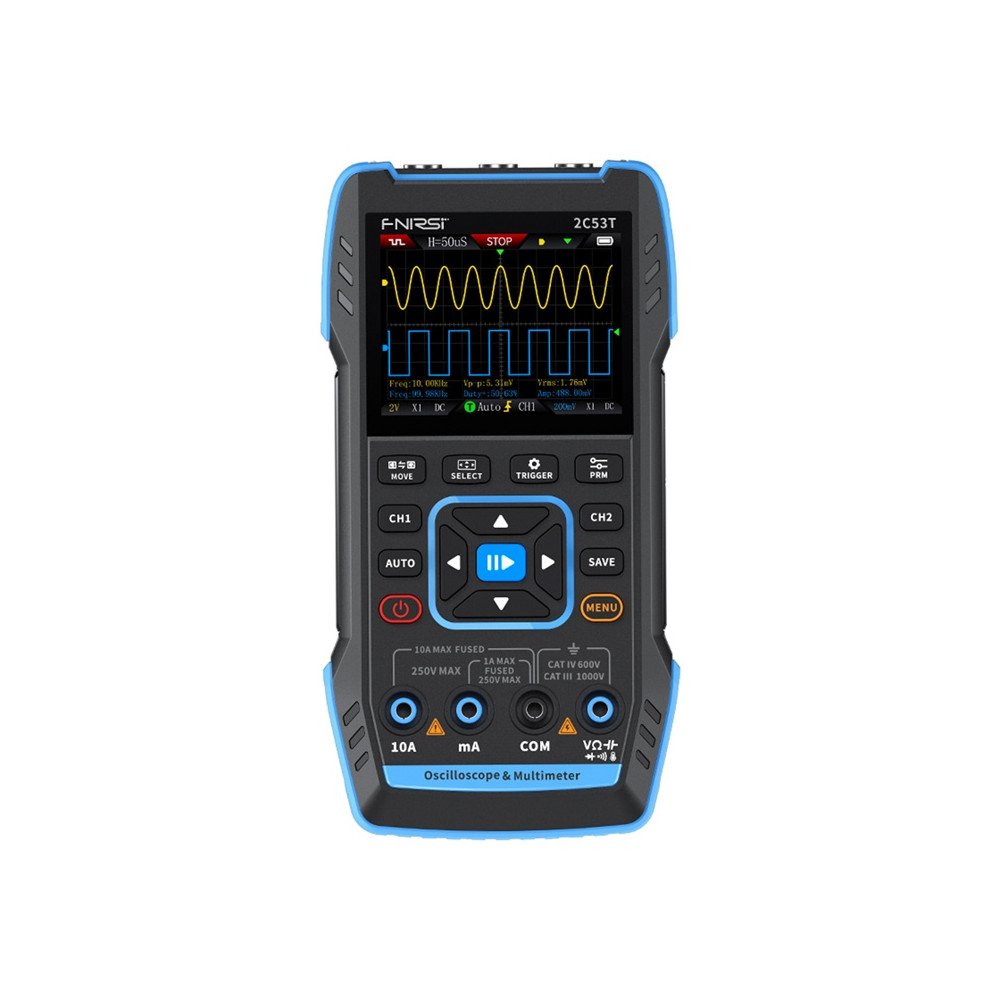

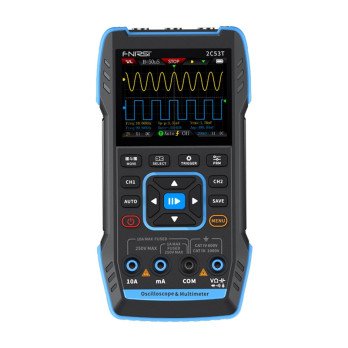

FNIRSI 2C53T kannettava 3in1 oskilloskooppi yleismittarin signaaligeneraattori

FNIRSI 2C53T kannettava 3in1 oskilloskooppi yleismittarin signaaligeneraattori

FNIRSI 2C53T yhdistää 2×50 MHz/250 MSa/s oskilloskoopin toiminnot 8-bittisen ADC:n ja 16 kpct:n muistipuskurin kanavaa kohti (pre/post-trigger), yleismittarin vuoteen 19999 asti ja 50 kHz:n signaaligeneraattorin. Tuloimpedanssi on 1 MΩ ∥ 15 pF AC/DC/GND-kytkennällä. Kestävä ABS-kotelo silikonipäällysteillä, 2,8 tuuman 320 × 240 px näyttö ja 3000 mAh akku (jopa 4 tuntia) takaavat liikkuvuuden ja jatkuvat mittaukset ankarissakin olosuhteissa. Laite on CAT II 300 V -sertifioitu, siinä on kaksi keraamista sulaketta ja ylijännitesuojapiiri. Voit tallentaa aaltomuotoja ja päivittää laiteohjelmiston, joten voit aina hallita tuloksiasi ja käyttää uusimpia ominaisuuksia.

Värillinen näyttö ja yleismittari

2,8 tuuman näyttö, jonka resoluutio on 320 × 240 px, esittää aaltomuodot täysivärisinä "infinite afterglow" -toiminnolla (korjaa signaalin jäljen näytölle, vaikka se häipyisikin), pitäen aaltomuodon jäljen näytöllä. Y-T-, Rolling- ja X-Y-moodit (ns. Lissajous-luvut signaalien välisten vaihe-erojen analysointiin) helpottavat vaihesuhteiden tarkkailua ja korkea kirkkaus takaa luettavuuden kaikissa olosuhteissa. Sisäänrakennettu yleismittari, jonka resoluutio on jopa 19999, mahdollistaa DC/AC:n, pienten ja korkeiden virtojen, resistanssin, kapasitanssin, diodin, lämpötilan ja jatkuvuuden mittaamisen (summeri). Älykkäät suojat suojaavat käyttäjää ja laitteita ylikuormitukselta.

Edistyksellinen laitteistoarkkitehtuuri

Ammattimainen ARM + FPGA + korkean suorituskyvyn ADC-yhdistelmä, jota käytetään pöytäoskilloskoopeissa, tarjoaa nopean laukaisun ja signaalien uskollisen esityksen. Liipaisujärjestelmä tarjoaa Edge- (nouseva/laskeva), pulssinleveys-, video- ja kaltevuustilat, joissa esiliipaisu on jopa 50 % ja jälkiliipaisu jopa 50 %, joten lyhyimmätkin poikkeamat tallennetaan yksityiskohtia menettämättä.

Signaaligeneraattori

Sisäänrakennettu toimintogeneraattori tarjoaa jännitteet jopa ±400 V ja taajuudet jopa 50 kHz ja 13 aaltomuotoa (sini, neliö, kolmio, sahahammas, ramppi, pulssi, kohina jne.) säädettävällä offsetilla (signaalipoikkeama suhteessa nollaan) ja amplitudilla 10 mV/vahvistimella ilman lisäsuodattimia ja testausjakoa. laitteisto.

Automaattinen mittausasetus

AUTO-toiminto säätää aluetta ja liipaisinta yhdellä painikkeella, mikä mahdollistaa välittömän aaltomuodon katselun ilman aikaa vievää asetusta. Tuki ylimääräisille yksittäis- ja normaalitilojen virtaviivaistuksille mahdollistaa nopeat kenttämittaukset. Yksi napsautus riittää tallentaaksesi aaltomuodon kuvakaappauksen oskilloskoopin muistiin tai suoraan tietokoneeseen USB:n kautta. Tämä helpottaa tulosten arkistointia ja analysointia missä tahansa ympäristössä.

Eristetyt mittauskanavat

Kaksi täysin itsenäistä CH1- ja CH2-tuloa 50 MHz:n kaistanleveydellä eliminoivat keskinäiset häiriöt ja parantavat mittaustarkkuutta. Näytteenottotaajuus 250 MSa/s toistaa PWM-pulssit ja virtalähteen värähtelyt mahdollisimman tarkasti.

Vankka rakenne

ABS (Acrylonitrile Butadiene Styrene - korkealujuus muovi) silikonipinnoitettu kotelo tarjoaa pudotuksen ja iskunkestävän, ja kullatut PCB (printed Circuit Board) -kiskot ovat korroosionkestäviä. 3000 mAh:n akku takaa jopa 3 tunnin käyttöajan. Taitettava jalusta mahdollistaa laitteen sijoittamisen mihin tahansa kulmaan, kun taas ergonomiset painikkeet ja USB-C-portti helpottavat käsittelyä ja lataamista.

Mukana:

• FNIRSI 2C53T kannettava 3-in-1 oskilloskooppi
• 10× mittapäät (2 kpl)
• Anturi krokotiilipiinnikkeillä
• Kaapelit yleismittarille
• Latauskaapeli
• Kantolaukku
• Käyttöohje
