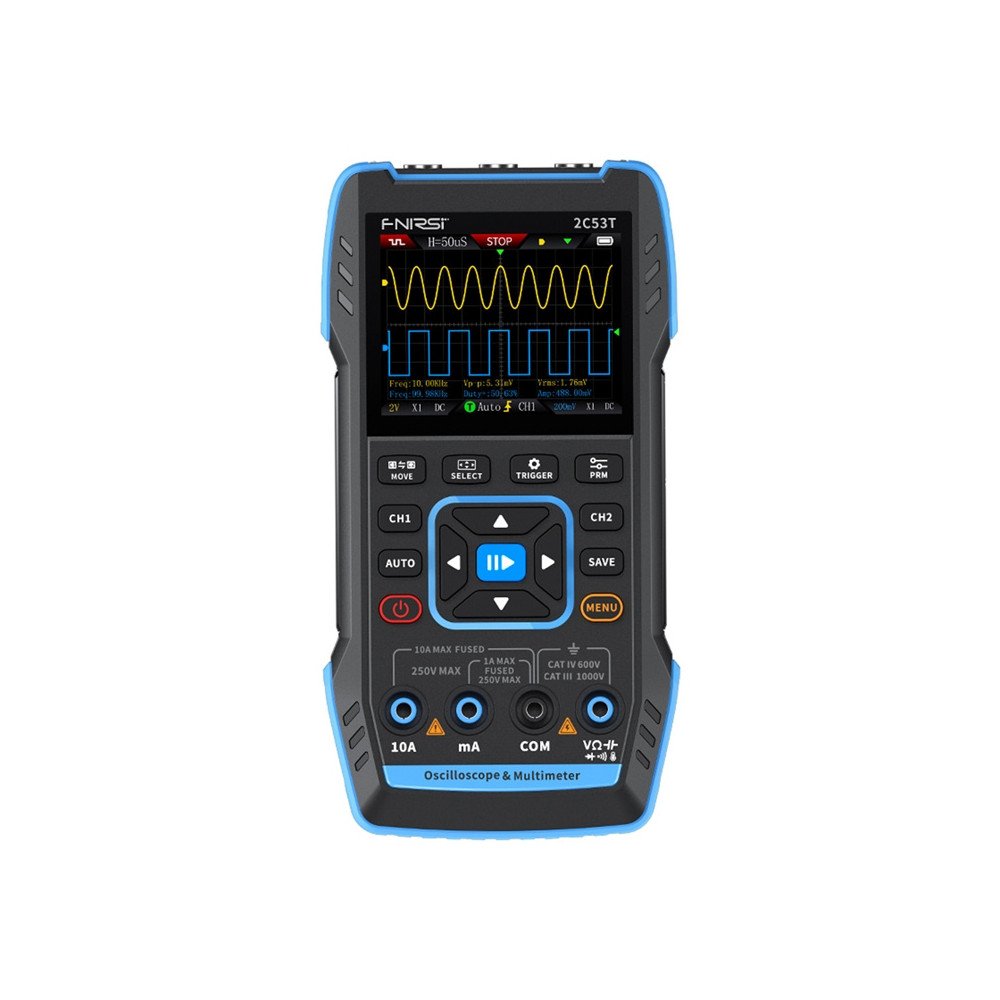

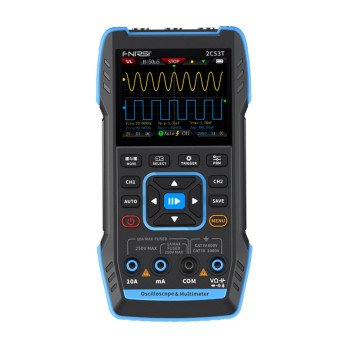

Портативный осциллограф-мультиметр FNIRSI 2C53T, генератор сигналов 3 в 1

FNIRSI 2C53T сочетает в себе функции осциллографа 2×50 МГц/250 Мвыборок/с с 8-битным АЦП и буфером памяти 16 кпкт на канал (до/после запуска), мультиметра до 19999 и генератора сигналов 50 кГц. Входное сопротивление составляет 1 МОм ∥ 15 пФ с переключением AC/DC/GND. Прочный корпус из АБС-пластика с силиконовыми накладками, экран 2,8 дюйма с разрешением 320х240 пикселей и аккумулятор емкостью 3000 мАч (до 4 часов работы) гарантируют мобильность и непрерывные измерения даже в суровых условиях. Устройство сертифицировано по CAT II 300 В, имеет два керамических предохранителя и схему защиты от перенапряжения. Благодаря возможности сохранять сигналы и обновлять прошивку вы всегда контролируете свои результаты и имеете доступ к новейшим функциям.

Цветной экран и мультиметр.

Дисплей 2,8″ с разрешением 320×240 пикселей отображает сигналы в полном цвете с функцией «бесконечного послесвечения» (фиксирует след сигнала на экране даже после его затухания), сохраняя след сигнала на экране. Режимы Y-T, Rolling и X-Y (так называемые фигуры Лиссажу для анализа разности фаз между сигналами) позволяют легко наблюдать фазовые соотношения, а высокая яркость гарантирует читаемость в любых условиях. Встроенный мультиметр с разрешением до 19999 позволяет измерять постоянный/переменный ток, малые и большие токи, сопротивление, емкость, диоды, температуру и целостность (зуммер). Интеллектуальная защита защищает пользователя и оборудование от перегрузок.

Передовая аппаратная архитектура

Профессиональная комбинация ARM + FPGA + высокопроизводительный АЦП, используемая в настольных осциллографах, обеспечивает быстрый запуск и точное представление сигналов. Система запуска предлагает режимы «Фронт» (нарастание/спад), «Ширина импульса», «Видео» и «Наклон» с пред-запуском до 50 % и после запуска до 50 %, поэтому даже самые короткие аномалии регистрируются без потери детализации.

Генератор сигналов

Встроенный функциональный генератор обеспечивает напряжение до ±400 В и частоту до 50 кГц и 13 форм сигналов (синусоидальная, прямоугольная, треугольная, пилообразная, пилообразная, импульсная, шумовая и т. д.) с регулируемым смещением (смещением сигнала относительно нуля) и амплитудой с шагом 10 мВ/дел, что позволяет тестировать фильтры, усилители и аналоговые схемы без дополнительного оборудования.

Автоматическая настройка измерений

Функция АВТО регулирует диапазон и триггер с помощью одной кнопки, позволяя мгновенно просматривать форму сигнала без трудоемкой настройки. Поддержка дополнительных режимов Single и Normal упрощает работу при быстрых измерениях в полевых условиях. Достаточно одного щелчка мыши, чтобы сохранить снимок экрана осциллограммы в памяти осциллографа или непосредственно на компьютере через USB. Это упрощает архивирование результатов и их дальнейший анализ в любой среде.

Изолированные каналы измерения

Два полностью независимых входа CH1 и CH2 с полосой пропускания 50 МГц устраняют взаимные помехи, повышая точность измерений. Частота дискретизации 250 Мвыб/с воспроизводит импульсы ШИМ и пульсации источника питания с максимальной точностью.

Прочная конструкция

Корпус из АБС-пластика (акрилонитрил-бутадиен-стирол — высокопрочный пластик) с силиконовым покрытием обеспечивает устойчивость к падениям и ударам, а позолоченные дорожки печатной платы (печатной платы) устойчивы к коррозии. Аккумулятор емкостью 3000 мАч гарантирует до 3 часов работы. Раскладная подставка позволяет расположить устройство под любым углом, а эргономичные кнопки и порт USB-C обеспечивают удобство в обращении и зарядке.

Включено:

• Портативный осциллограф 3-в-1 FNIRSI 2C53T
• 10× измерительных зондов (2 шт.)
• Зонд с зажимами типа «крокодил»
• Кабели для мультиметра
• Зарядный кабель
• Сумка для переноски
• Руководство пользователя
