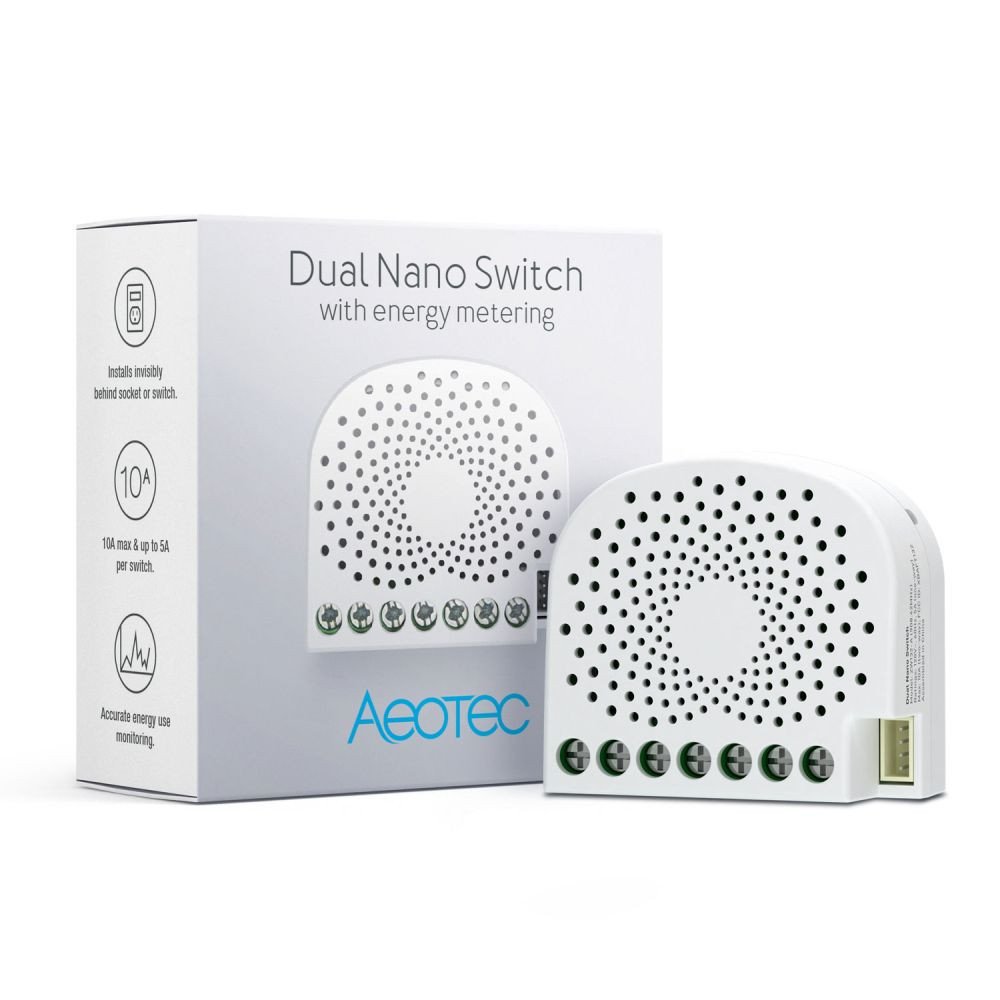

Aeotec Dual Nano Switch ar jaudas merisanu

Aeotec Dual Nano Switch (ZW132) ir divkanālu, sienā iebūvēts Z-Wave releja modulis, kas paredzēts slēptai uzstādīšanai aiz sienas slēdžiem vai elektrisko kārbu iekšpusē. Tas nodrošina bezvadu vadību un reāllaika enerģijas uzraudzību, padarot to par ideālu risinājumu esošo iekārtu modernizācijai, nenomainot sienas slēdzi.

ZW132 ir divi neatkarīgi kanāli, no kuriem katrs atbalsta līdz pat 5A (1150 W) pretestības slodzi. Abi kanāli piedāvā precīzu enerģijas mērījumu ar maksimālo novirzi ±3 W. Veidots uz Z-Wave Plus Gen5 platformas, tas atbalsta OTA programmaparatūras atjauninājumus, uzlabotu bezvadu diapazonu (~150 m) un AES-128 šifrētu komunikāciju. Pateicoties kompaktajiem izmēriem (44,5 × 41 × 20 mm), to var uzstādīt standarta sadales kārbās vai aiz slēdžiem. Savietojams ar pārslēgšanas, mirkļa un skārienslēdžiem. Tas ziņo par reāllaika enerģijas patēriņu (vatos) un kumulatīvo enerģijas patēriņu (kWh). Strāvas padeves pārtraukumu laikā pastāvīgā atmiņa saglabā visus konfigurācijas iestatījumus. Aeotec Dual Nano Switch ir sertificēts kā droša Z-Wave ierīce un atbalsta programmaparatūras atjauninājumus bezvadu režīmā.

Par Aeotec

Aeotec (agrāk Aeon Labs) ir vadošais Z-Wave Plus (Gen5) viedo mājas ierīču ražotājs. Tā produktu klāstā ietilpst sensori, spraudņi un sienā iebūvētie releju moduļi, kā arī centrālie centrmezgli. Visām ierīcēm ir AES-128 šifrēšana, un tās ir saderīgas ar lielākajām Z-Wave platformām, piemēram, SmartThings, Home Assistant, Vera un Fibaro.

Kas ir Z-Wave?

Z-Wave ir starptautisks bezvadu sakaru protokols, kas paredzēts viedām mājām. Tas nodrošina uzticamu komunikāciju, izmantojot ziņojuma apstiprinājumu (divvirzienu saziņu), un atbalsta tīkla tīklu, kur visi darbināmie mezgli darbojas kā atkārtotāji. Tas ļauj ierīcēm sazināties pat tad, ja tās neatrodas viena otras tiešā diapazonā. Visas sertificētās Z-Wave ierīces neatkarīgi no zīmola vai izcelsmes var sadarboties, ja vien tās izmanto vienu un to pašu frekvenci. Ierīces, kas atbalsta drošu saziņu, tiks droši savienotas ar citām, kas piedāvā tādu pašu vai augstāku drošības līmeni, pretējā gadījumā pēc noklusējuma tiks iestatīts zemāks līmenis, lai saglabātu atpakaļejošu saderību.

Galvenās iezīmes

• Iegremdēts radio modulis – kompakts dizains uzstādīšanai sienās vai aiz slēdžiem.
• Maksimālā slodze – 2× 1150W (5A) pretestība; 3,5A kapacitatīvs; 2,5 A induktīvā uz vienu kanālu.
• Enerģijas mērīšana – reāllaika un kumulatīvā enerģijas mērīšana ar ±3W precizitāti (kWh un W).
• Bezvadu savienojums un drošība – Z-Wave Plus Gen5, AES-128 šifrēšana, atkārtotāja funkcija, starojums, ~150m āra darbības rādiuss.
• Strāvas ievade – 120–240VAC 50/60Hz; nepieciešams neitrāls vads; Maksimālā kopējā strāva 10A.
• Gaidstāves jauda – 0,8W gaidstāves patēriņš.
• Pārsprieguma aizsardzība – 1kV smaile aizsardzība (8-20μs impulss).
• Izmēri – 44,5×41×20mm; IP20 lietošanai tikai iekštelpās.

Viedās mājas protokoli un saderība

• Protokols – Z-Wave Plus (Gen5); nevis daudzprotokols.
• Tālvadības pults – caur Z-Wave tīklu ar atkārtotāja funkcionalitāti.
• Centrmezgla saderība — darbojas ar Z-Wave centrmezgliem, piemēram, SmartThings, Vera, Fibaro, Home Assistant utt.
• Lieta — netiek atbalstīta.
• Mākoņa platforma — tiek atbalstīta, izmantojot saderīgus centrmezglus (piemēram, SmartThings).
• IFTTT — netieši atbalstīts, izmantojot centrmezgla integrāciju.
• Integrācija – OTA, Z-Wave Meter Command Class, iebūvēts atkārtotājs; REST/MQTT via hub.
• KNX — netiek atbalstīts.
• Balss vadība — izmantojot Alexa un Google Assistant, izmantojot saderīgus Z-Wave centrmezglus.

Viedās funkcijas

• Pārraugiet reāllaika un kumulatīvo enerģijas patēriņu (W, kWh).
• Attālā ieslēgšana/izslēgšana, izmantojot Z-Wave centrmezglu.
• Enerģijas patēriņa un statusa notikumu reģistrēšana, izmantojot centrmezglu.
• Automatizācija un plānošana – piem. automātiska izslēgšanās atkarībā no slodzes.
• Plānotas enerģijas taupīšanas procedūras (piemēram, nakts enerģijas taupīšana).
• Drošs dizains — to var vadīt ar centrmezglu, vienlaikus atbalstot arī manuālos pārslēgšanas, īslaicīgos un trīsvirzienu slēdžus.
• OTA programmaparatūras atjaunināšanas atbalsts ar Z-Wave Plus.
• Lokāla un mākoņa darbība atkarībā no centrmezgla.
• Kopīgojiet ierīces piekļuvi ar citiem, izmantojot centrmezgla platformu.

Elektriskās specifikācijas

• Ieejas spriegums – 120–240VAC 50/60Hz; nepieciešams neitrāls vads.
• Maksimālā strāva kanālā – 5A (pretestība); 3.5 A (capacitive); 2,5A (induktīvs).
• Kopējā strāva – Max 10A (kombinētie kanāli).
• Gaidstāves jauda - 0,8W.
• Enerģijas mērīšana – Jā, ar ±3W precizitāti; W un kWh; atbalsta skaitītāja komandu klasi.
• Slēdžu ieejas – 2x; atbalsta pārslēgšanas, mirkļa un 3 virzienu slēdžus.
• Taimera relejs — netiek atbalstīts.
• Sausā kontakta pārslēgšana – netiek atbalstīta; ieejā nepieciešama dzīvā fāze.

Papildu funkcijas

• Ietilpst standarta sienas kastēs; ~60% mazāks nekā tā priekšgājējs.
• Iebūvēta pārsprieguma aizsardzība.
• Lietošanai tikai iekštelpās – IP20 vērtējums.
• Vadība, izmantojot fizisku slēdzi vai skārienpaneli ar tapu savienotājiem.
• Nav nepieciešama īpaša elektroinstalācija; savietojams ar esošajām slēdžu kārbām.
• Divu kanālu darbība neatkarīgai kontrolei un uzraudzībai vienā modulī.
• Sākotnējā un vidējā līmeņa Z-Wave izpildmehānisms ar augstākās kvalitātes funkcijām (Gen5, OTA, mērīšana).
