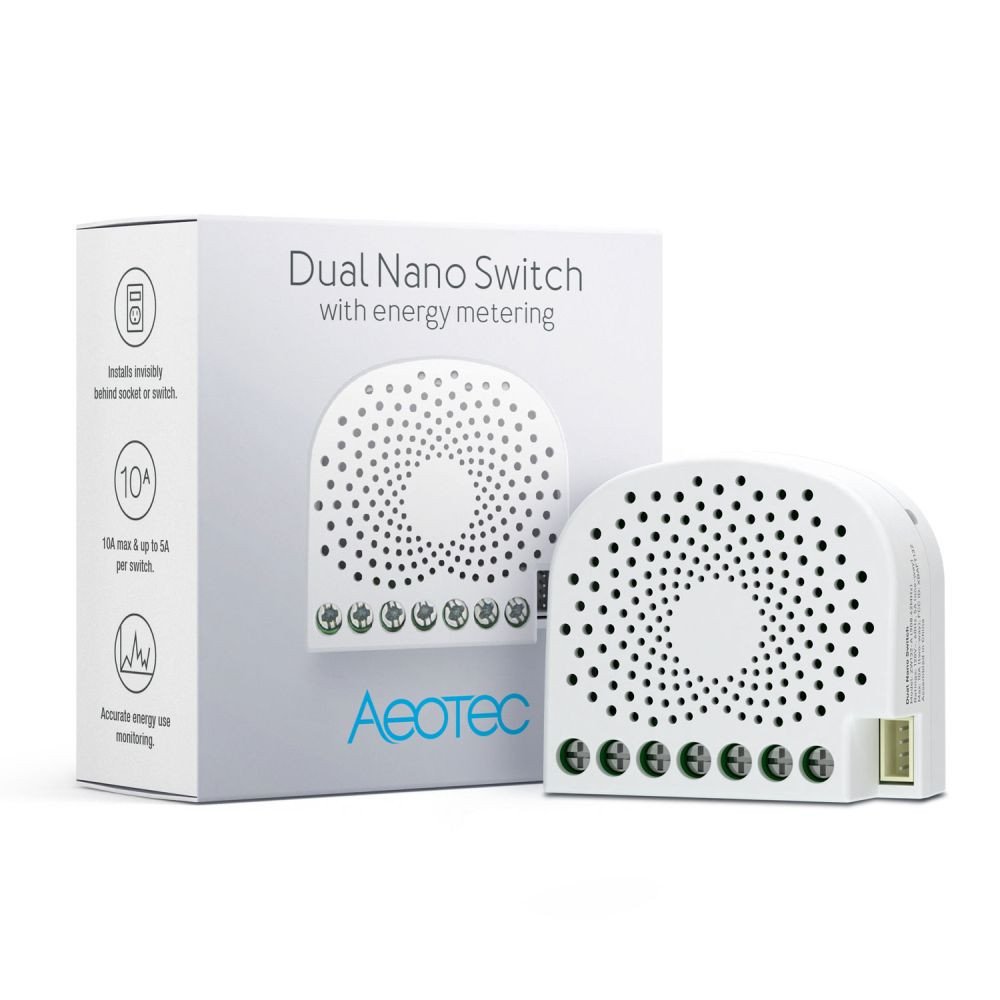

Aeotec Dual Nano Switch koos voimsuse mootmisega

Aeotec Dual Nano Switch (ZW132) on kahe kanaliga seinasisene Z-Wave releemoodul, mis on mõeldud varjatud paigaldamiseks seinalülitite taha või elektrikarpide sisse. See võimaldab juhtmevaba juhtimist ja reaalajas energiaseiret, muutes selle ideaalseks lahenduseks olemasolevate seadmete uuendamiseks ilma seinalülitit vahetamata.

ZW132-l on kaks sõltumatut kanalit, millest igaüks toetab kuni 5A (1150 W) takistuslikku koormust. Mõlemad kanalid pakuvad täpset energiamõõtmist maksimaalse hälbega ±3 W. Z-Wave Plus Gen5 platvormile ehitatud see toetab OTA püsivara värskendusi, täiustatud juhtmevaba leviala (~150 m) ja AES-128 krüpteeritud sidet. Tänu oma kompaktsetele mõõtudele (44,5×41×20mm) saab seda paigaldada tavaliste harukarpide sisse või lülitite taha. Ühildub lülitus-, hetke- ja puutelülititega. See kajastab reaalajas energiatarbimist (vattides) ja kumulatiivset energiakasutust (kWh). Elektrikatkestuste ajal säilitab püsimälu kõik konfiguratsioonisätted. Aeotec Dual Nano Switch on sertifitseeritud turvalise Z-Wave seadmena ja toetab püsivara värskendusi õhu kaudu.

Aeoteci kohta

Aeotec (endine Aeon Labs) on juhtiv Z-Wave Plus (Gen5) nutikodu seadmete tootja. Selle tootevalikusse kuuluvad andurid, pistik- ja seinareleemoodulid ning kesksed jaoturid. Kõik seadmed on varustatud AES-128 krüptimisega ja ühilduvad suuremate Z-Wave platvormidega, nagu SmartThings, Home Assistant, Vera ja Fibaro.

Mis on Z-Wave?

Z-Wave on rahvusvaheline traadita side protokoll, mis on loodud nutikate kodude jaoks. See tagab usaldusväärse suhtluse sõnumite kinnitamise kaudu (kahepoolne side) ja toetab võrgusilma, kus kõik toitega sõlmed toimivad kordajatena. See võimaldab seadmetel suhelda isegi siis, kui need ei ole üksteise otseses levialas. Kõik sertifitseeritud Z-Wave'i seadmed, olenemata kaubamärgist või päritolust, võivad koos töötada seni, kuni nad kasutavad sama sagedust. Turvalist sidet toetavad seadmed loovad turvaliselt ühenduse teiste sama või kõrgema turbetasemega seadmetega, vastasel juhul vaikimisi madalamale tasemele, et säilitada tagasiühilduvus.

Peamised omadused

• Süvistatav raadiomoodul – kompaktne disain paigaldamiseks seina sisse või lülitite taha.
• Maksimaalne koormus – 2× 1150W (5A) takistuslik; 3,5A mahtuvuslik; 2,5A induktiivne kanali kohta.
• Energia mõõtmine – Reaalajas ja kumulatiivne energiamõõtmine ±3W täpsusega (kWh ja W).
• Juhtmeta ühendus ja turvalisus – Z-Wave Plus Gen5, AES-128 krüptimine, repiiteri funktsioon, kiirgamine, ~150m välimine leviala.
• Sisendvõimsus – 120–240VAC 50/60Hz; vajalik nulljuhe; max koguvool 10A.
• Ooterežiimi võimsus – ooterežiimi tarbimine 0,8 W.
• Ülepingekaitse – 1kV piigikaitse (8–20μs impulss).
• Mõõdud – 44,5×41×20mm; IP20 ainult siseruumides kasutamiseks.

Nutika kodu protokollid ja ühilduvus

• Protokoll – Z-Wave Plus (Gen5); mitte multiprotokoll.
• Kaugjuhtimispult – Z-Wave võrgu kaudu repiiteri funktsionaalsusega.
• Jaoturi ühilduvus – töötab Z-Wave jaoturitega nagu SmartThings, Vera, Fibaro, Home Assistant jne.
• Asi – ei toetata.
• Pilveplatvorm – toetab ühilduvate jaoturite (nt SmartThings) kaudu.
• IFTTT – kaudselt toetatud jaoturi integreerimise kaudu.
• Integratsioon – OTA, Z-Wave Meter Command Class, sisseehitatud repiiter; REST/MQTT jaoturi kaudu.
• KNX – ei toetata.
• Hääljuhtimine – Alexa ja Google'i assistendi kaudu ühilduvate Z-Wave'i jaoturite kaudu.

Nutikad funktsioonid

• Jälgige reaalajas ja kumulatiivset energiakasutust (W, kWh).
• Sisse/välja kauglülitamine Z-Wave jaoturi kaudu.
• Energiakasutuse ja olekusündmuste logimine jaoturi kaudu.
• Automatiseerimine ja ajakava koostamine – nt. automaatne väljalülitus koormusest lähtuvalt.
• Planeeritud energiasäästurutiinid (nt öine energiasääst).
• Ohutu disain – saab juhtida jaoturi abil, toetades samal ajal ka käsitsi ümberlülitus-, hetke- ja 3-suunalisi lüliteid.
• OTA püsivara värskenduse tugi Z-Wave Plusiga.
• Kohalik ja pilvepõhine töö sõltuvalt jaoturist.
• Jagage seadme juurdepääsu teistega jaoturiplatvormi kaudu.

Elektrilised spetsifikatsioonid

• Sisendpinge – 120–240VAC 50/60Hz; vajalik nulljuhe.
• Maksimaalne vool kanali kohta – 5A (takistus); 3,5A (mahtuvuslik); 2,5A (induktiivne).
• Koguvool – Max 10A (kombineeritud kanalid).
• Ooterežiimi võimsus – 0,8W.
• Energia mõõtmine – Jah, ±3W täpsusega; W ja kWh; toetab Meter Command Classi.
• Lüliti sisendid – 2x; toetab lülitus-, hetke- ja 3-suunalisi lüliteid.
• Taimeri relee – ei toetata.
• Kuiva kontakti lülitamine – ei toetata; sisendil nõutav pingeline faas.

Lisafunktsioonid

• Mahub tavalistesse seinakarpidesse; Eelkäijast ~60% väiksem.
• Sisseehitatud liigpingekaitse.
• Ainult siseruumides – IP20 reiting.
• Juhtimine füüsilise lüliti või tihvtidega puutepaneeli kaudu.
• Spetsiaalset juhtmestikku pole vaja; ühildub olemasolevate lülituskarpidega.
• Kahe kanaliga töö sõltumatuks juhtimiseks ja jälgimiseks ühes moodulis.
• Alg- ja kesktaseme Z-Wave ajam koos esmaklassiliste funktsioonidega (Gen5, OTA, mõõtmine).
