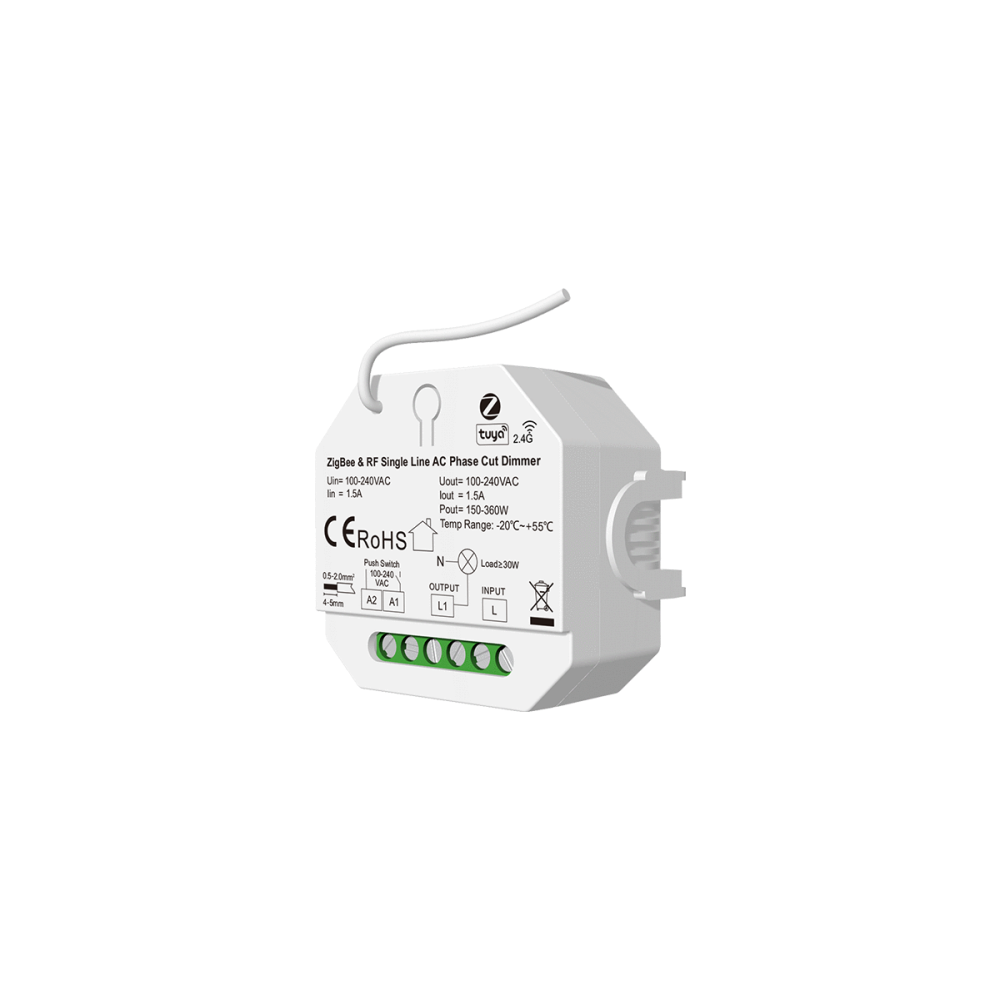

Tas ļauj kontrolēt un aptumšot vienkrāsainas LED lampas, tradicionālās kvēlspuldzes un halogēna lampas. Dimmer ir paredzēts uzstādīšanai bez neitrāla kabeļa kastē.

To var vadīt, izmantojot populāro un bezmaksas aplikāciju Tuya Smart, kas ļauj attālināti ieslēgt/izslēgt apgaismojumu, regulēt spilgtumu, iestatīt grafikus vai veidot ainas.

Izmantojot 256 vienmērīgas aptumšošanas līmeņus no 0 līdz 100%, varat viegli iestatīt perfektu spilgtuma līmeni.

Dimmer piedāvā arī 3 sekunžu samazinājuma laiku, kas nodrošina vienmērīgas pārejas, ieslēdzot un izslēdzot apgaismojumu.

Uzmanību! Reostats ir saderīgs ar tālvadības pultīm un citām SD sērijas ierīcēm (nosaukumā "SD sērija")

Galvenās priekšrocības:

• Kontrolējiet, izmantojot bezmaksas un populāro lietojumprogrammu Tuya Smart no jebkuras vietas pasaulē
• Var izmantot vecākām instalācijām bez neitrāla kabeļa kastē
• Savietojams ar Philips HUE lietotni
• Iespēja pieslēgt SD sērijas RF tālvadības pulti/paneli
• Uzlabotas aptumšošanas iespējas
• Balss vadība —Reostats atbalsta balss vadību, izmantojot Amazon Alexa un Google Assistant.
• Spēja iestatīt grafikus un ainas
• Aizsardzība pret pārkaršanu un pārslodzi -Reostats izslēgsies, ja konstatēs pārmērīgu karstumu vai slodzi, un automātiski atjaunos strāvu, kad temperatūra vai slodze atgriezīsies drošā līmenī.

Saderība un drošība

T901 ir savietojams ar šādiem slodzes veidiem:

• Aptumšojamas LED lampas
• Kvēlspuldžu apgaismojums
• HV halogēna lampas

Maksimālā reostata atbalstītā slodze ir atkarīga no sprieguma:

200W pie 220V, 100W pie 110V

400W pie 220V, 200W pie 110V

Dimmer atbilst EMC un drošības standartiem, tostarp ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4 un EN 62368-1:2020+A11:2020. Tam ir CE un EMC sertifikāti. Darba temperatūras diapazons ir no -20°C līdz +55°C, un maksimālā korpusa temperatūra ir +85°C. Dimmeram ir IP20 aizsardzības pakāpe.

Uzstādīšana

Uzmanību!

• Uzstādīšana jāveic kvalificētam elektriķim.
• Pirms barošanas avota pievienošanas rūpīgi pārliecinieties, vai visi vadu savienojumi un polaritāte ir pareizi un nostiprināti, pretējā gadījumā var tikt bojāts dimmers.

1. Pirms instalēšanas uzsākšanas pārliecinieties, vai strāva ir izslēgta.
2. Noņemiet esošo slēdzi vai dimmeru no sienas sadales kārbas.
3. Pievienojiet maiņstrāvas ievades un izejas vadus atbilstošajiem dimmera spailēm (L un L1).
4. Ja vadībai izmantojat maiņstrāvas spiedslēdzi, pievienojiet slēdža vadus spailēm A1 un A2.
5. Droši piestipriniet dimmeru sienas sadales kārbas iekšpusē, izmantojot komplektācijā iekļauto montāžas klipsi.
6. Atjaunojiet strāvu un pārbaudiet dimmeru, lai pārliecinātos, ka tas darbojas pareizi.

Dimmera struktūras un izmēru apraksts

Elektroinstalācijas shēma

Sistēmas savienojums

ZigBee protokola pamati:

• ZigBee protokols darbojas 2,4 GHz frekvencē, kas labi izplatās ēkās
• ZigBee savienojamība ir MESH savienojamība, kas nozīmē, ka katra ZigBee ierīce ar pilnu L+N jaudu darbojas kā signāla pastiprinātājs citām ierīcēm. Ja tālvadības sensoram nav sakaru ar ZigBee vārteju, pietiek ar to, ka tam ir radio sakari ar citu ZigBee ierīci ar pilnu L+N jaudu, kurai ir sakari ar vārteju (maksimāli līdz 3 ierīcēm). Ierīces darbojas tīkla savienojumu ķēdē, kas nodrošina savienojuma uzticamību un noteiktību
• Ierīces, kas izmanto ZigBee protokolu, stāvokļa maiņas gadījumā savienojas ar vadības paneli 0,2 sekundēs, un WiFi ir nepieciešamas aptuveni 5 sekundes, lai pēc stāvokļa maiņas izveidotu savienojumu ar tīklu. ZigBee ierīcēm ir milzīgas priekšrocības, kad runa ir par viedo noteikumu automatizāciju
• WiFi tīklā ar 25 ierīcēm sāks rasties tīkla problēmas. ZigBee centrmezglam varat viegli pievienot vairāk nekā 50 ierīces
• ZigBee vārteja un ZigBee ierīces ļauj daudz plašāk un ilgāk uzglabāt parametru datus un ierīces vēsturi. Durvju atvēršanas vēsture, temperatūras vēsture, kustības noteikšanas vēsture saglabāta pirms mēnešiem
• ZigBee komunikācija patērē ļoti maz enerģijas, kas nodrošina ilgu akumulatora darbības laiku.

Specifikācija:

• Spriedze:100-240VAC
• Intensitāte:1.5A
• Izejas jauda:150-360W
• Svari:0,069 kg
• Drošība:pret pārkaršanu un pārslodzi

Izmēri:

Garums56 mm xPlatums49,5 mm xBiezums28 mm

Komplektā ietilpst:

• Dimmer
• Norādījumi

Produkta kods:T901
