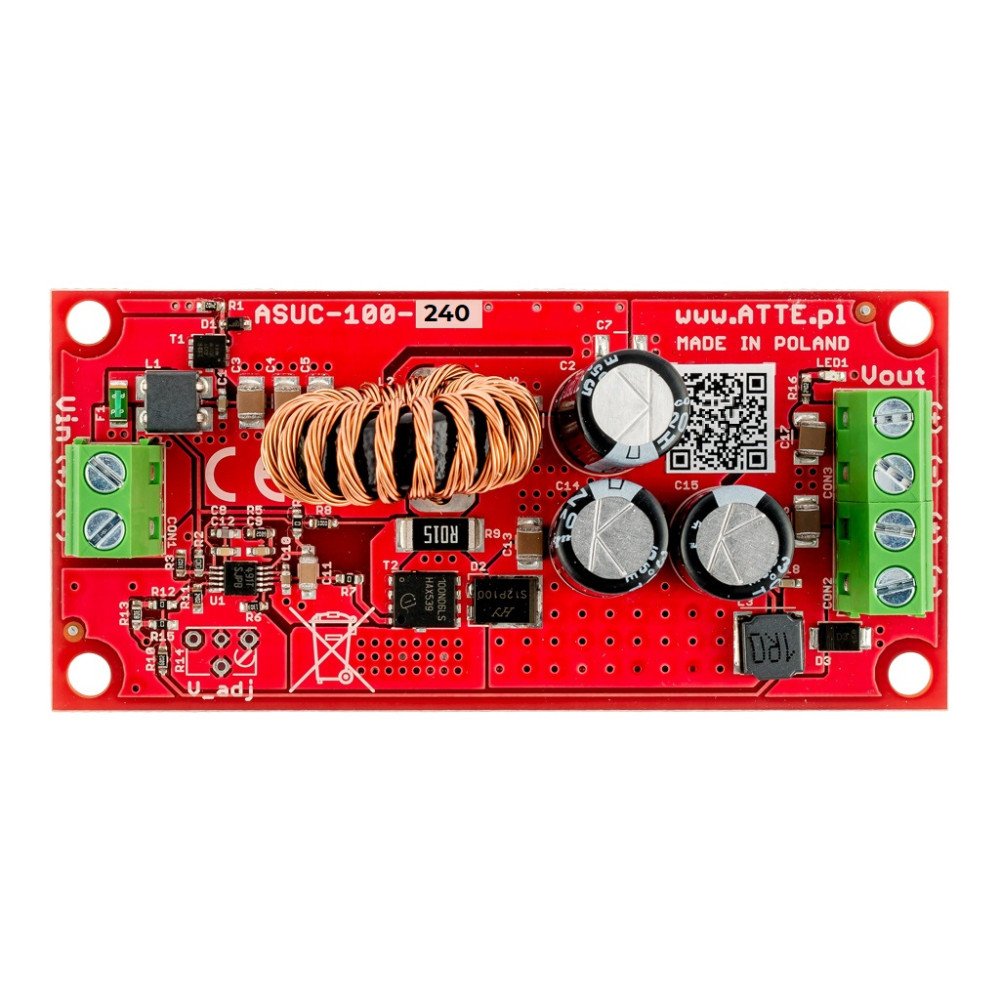

Lidzstravas/lidzstravas parveidotajs ATTE ASUC-100-240-OF

DC/DC pārveidotājs, sprieguma pastiprinātājs, Vin 10...24VDC, Vout 24VDC, Pout 100W, iebūvēts modulis, tips ASUC-100-240-OF

GALVENĀS ĪPAŠĪBAS:

• plašs barošanas sprieguma diapazons
• fiksēts izejas spriegums 24 VDC
• zema ierīces apkure, pateicoties pārveidotāja augstajai efektivitātei
• liela izejas jauda ar maziem moduļa izmēriem
• izturība pret barošanas sprieguma apgriezto polaritāti

ASUC-100-240-OFir augstas efektivitātes, neizolēts līdzstrāvas/līdzstrāvas pārveidotājs, kas palielina spriegumu. Pārveidotājs ļauj darboties plašā ieejas spriegumu diapazonā, un tam ir fiksēts izejas spriegums 24 VDC. Tipisks moduļa pielietojums ir ģenerēt 24 V līdzstrāvas barošanas spriegumu no 12 V līdzstrāvas sprieguma, kas nāk no bufera barošanas avota.

OF (Open Frame) konstrukcijaļauj ierīci uzstādīt jebkurā korpusā, bet ērtākais uzstādīšanas veids ir tam paredzēti ABOX sērijas korpusi un montāžas plāksnes, kas aprīkotas ar sistēmas atverēm 10,8 mm soli. Tas ir savietojams ar iebūvēto moduļu montāžas caurumu atstatumu. Sistēmas risinājums ļauj vertikāli vai horizontāli uzstādīt atlasītās ierīces jebkurā korpusa vai montāžas plāksnes perforētajā daļā. TEHNISKIE DATI:

Izejas spriegums	24VDC +/-2%
Izejas jauda	120 W @ 24 V, 80 W @ 12 V
Efektivitāte	93% @Vin = 12 V, Pout = 80 W
Barošanas spriegums	10 ... 24 VDC
Pārveidotāja tukšgaitas strāva	27mA pie 12V
Darba signalizācija	LED1 - izejas sprieguma klātbūtne
Mājokļu dizains	Nav - iebūvēts modulis
Uzstādīšana	Uzspiežamas starplikas, montāžas caurumi 10,8 mm soli
Darba temperatūras diapazons	-20...+40°C
Izmēri	40 x 83 x 27 mm
Izmēri	0,036 kg
