ATTE komplekts 8 IP kameram, ABOX-R5U0 korpusa, 96W barosanas avots, 10-portu PoE sledzis (8xPoE 10/100Mbps + 2xGigabit Uplink),

Komplektā līdz 8 IP kamerām, korpusāABOX-R5U0, 96W barošanas avots, 10 portu PoE slēdzis (8xPoE 10/100Mbps + 2xGigabit Uplink), elektroniskie drošinātāji, tips IP-8-20-R5U0Galvenās funkcijas un funkcijas:

• 4K Ultra HD kameras atbalsts
• spēja darbināt 8 PoE 802.3at/af vai PASĪVOS uztvērējus
• elektroniskais drošinātājs neatkarīgi katram PoE kanālam (automātiska atgriešana)
• iespēja izslēgt barošanu PoE portos
• skaidra optiskā barošanas avota un datu pārraides statusa indikācija
• plašs ieejas sprieguma diapazons (10...56VDC)
• izejas spriegums = ieejas spriegums
• līdz 40 W jauda PoE portos (LAN_1 līdz LAN_8)
• vienkārša un ātra nodošana ekspluatācijā bez nepieciešamības konfigurēt parametrus
• augsta barošanas moduļa efektivitāte (90%)
• viegls un ātrs uzstādīšanas pakalpojums, pateicoties tā modulārajai struktūrai
• vienkārša sistēmas paplašināšana un mērogošana, pievienojot papildu xPoE sērijas slēdžus/IP un IPB/IPUPPS
• moduļu uzstādīšana jebkurā perforētajā korpusa daļā (rastra sistēma)
• galvenās kabeļa ievades korpusa aizmugurē
• ir nodrošināta papildu kabeļa ievade telpā starp korpusu un korpusa vāku
• ērta maskēšanas vāka montāža un demontāža bez instrumentiem (iestumšana)
• grafīta krāsa izvēlēta tā, lai korpuss ietilptu gan tumšos, gan gaišos skapjos
• korpuss aprīkots ar savienotāju un elektrisko kubu ar drošinātāju
• Iespēja saglabāt rezerves kabeļus korpusa iekšpusē

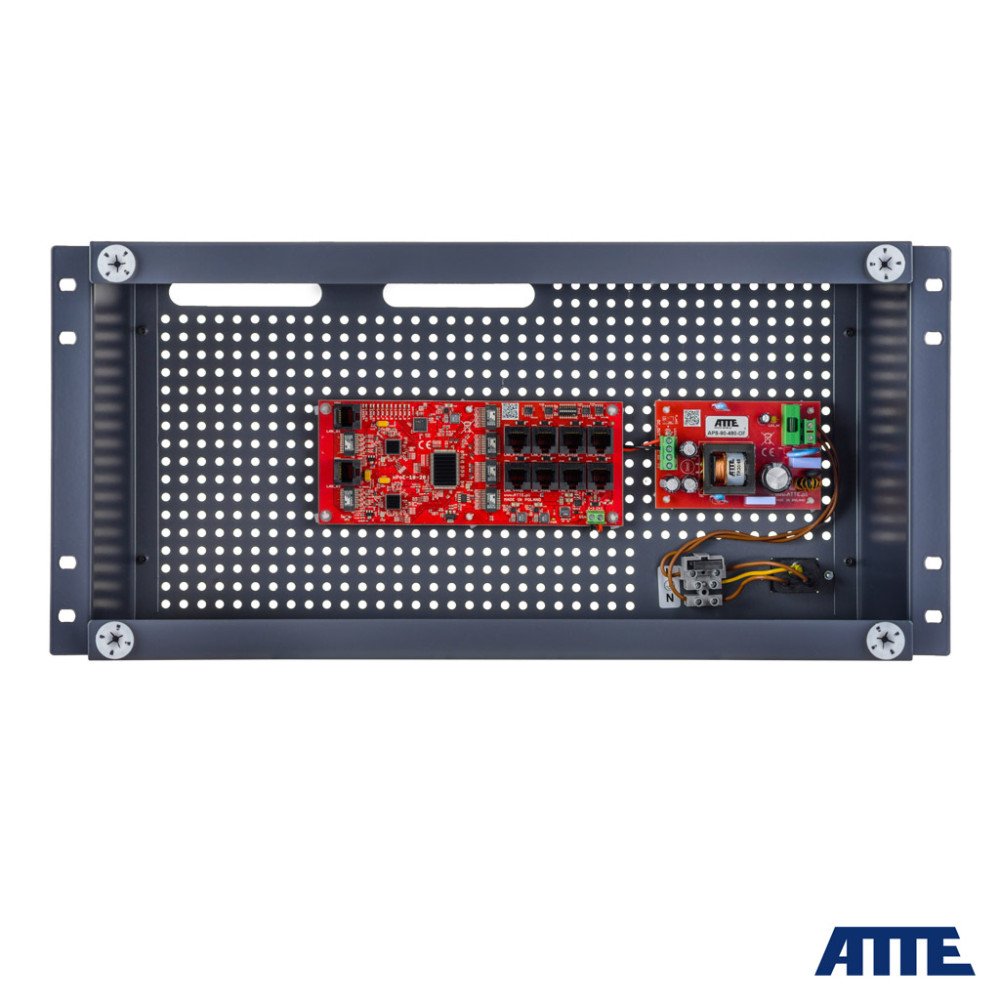

Komplektā ietilpst:

• 1x ABOX-R5U0 korpuss
• 1x APS-90-480-OF barošanas avots
• 1x slēdzis xPoE-10-20-OF

Komentāri:

• korpusa vāks - lai noņemtu, velciet vāku pret sevi (VELK)
• korpusa pārsegs - lai uzstādītu, "piespiediet" vāku, vadot melnos rokturus līdz baltajām montāžas atverēm (PUSH)

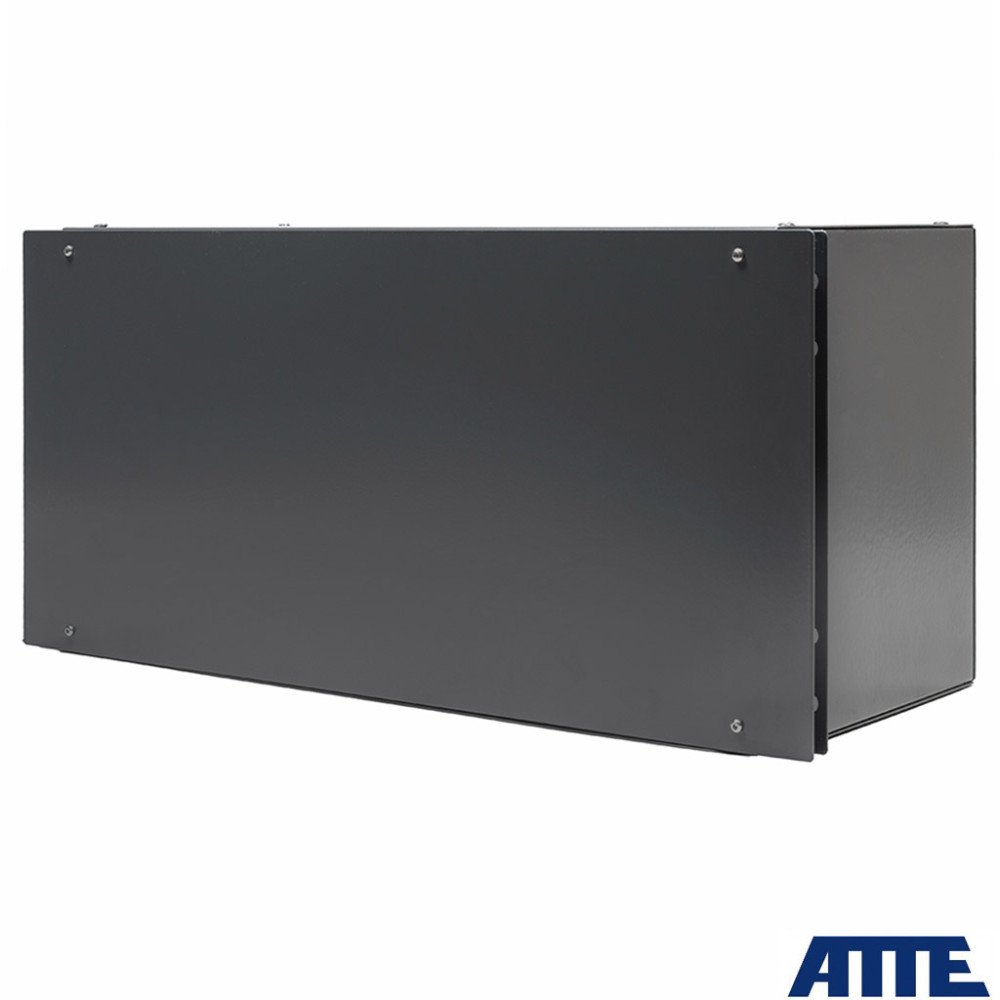

IP-8-20-R5U0ir gatavs komplekts, kas paredzēts IP CCTV sistēmas darbināšanai, kas sastāv no:8 telpas IP. PoE izeju elektroniskā aizsardzība nodrošina nepārtrauktu visas sistēmas darbību atsevišķu barošanas atzaru īssavienojuma vai pārslodzes gadījumā un automātisku sprieguma atjaunošanu pēc atteices pazušanas. Ierīci izmanto sistēmās, kurām nepieciešams palielināts tīkla joslas platums, piemēram, CCTV uzraudzībā4K Ultra HD. Komplekti ar PoE slēdziir paredzēti darbam ar IP kamerām un citām tīkla ierīcēm, kuras darbina PoE 802.3at/af un PoE PASSIVE standarti.ABOX-R5U0 korpussļauj uzstādīt pilnu ATTE produktu piedāvājumu, kas iepriekš bija paredzēts korpusiem, RACK telekomunikāciju skapīiekštelpu un āra ABOX sērija. Polijas tirgū pārdomātais un unikālais dizains ļauj uzstādīt ierīces vienā korpusā kopā ar bufera barošanas bloku un akumulatoriem. Korpuss ir izgatavots no tērauda loksnes, un maskējošais vāks ir izgatavots no vieglas alumīnija loksnes. Abi elementi ir pārklāti ar pulvera pārklājumu daļēji matēta grafīta RAL 7024 krāsā. Ražošana, izmantojot modernu tehnoloģisko līniju, nodrošina augstāko darba kvalitāti un precizitāti. ABOX-R5U0 ir speciāli caurumi ar 10,8 mm soli. Tas ir savietojams ar iebūvēto moduļu montāžas caurumu atstatumu. Sistēmas risinājums ļauj uzstādīt izvēlētās ierīces vertikāli vai horizontāli jebkurā korpusa perforētajā daļā. TEHNISKIE DATI:

LAN porti	10 RJ45 pieslēgvietas (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
Atbalstītie PoE uztvērēji (standarta / maksimālā jauda)	802.3af — līdz 15,4 W LAN_1...LAN_8 (Vin 48VDC) 802.3at — līdz 30 W LAN_1...LAN_8 (Vin 48VDC) PoE PASSIVE — līdz 40 W LAN_1...LAN_8
PoE izejas (standarta / jaudas režīms)	LAN_1...LAN_8 PoE PASSIVE, režīms B (4,5+) (7,8-)
PoE izejas aizsardzība (pārstrāva/īssavienojums)	LAN_1...LAN_8 0,75 A / elektroniska (automātiska atgriešana)
SW1 mikroslēdži (DIP slēdzis)	slēdži 1...8 "PoE ON/OFF" - PoE barošanas avots pieslēgvietām LAN_1...LAN_8
Maiņstrāvas adapteris (tips/tips)	impulsowy SMPS / APS-90-480-OF
Barošanas avota izejas aizsardzība (pārstrāva/īssavienojums)	9A, elektroniska (pēc īssavienojuma var būt nepieciešama barošanas avota restartēšana)
Barošanas avota termiskā aizsardzība	TSD (termiskā izslēgšana) 130°C, nepieciešama restartēšana
Barošanas avota ieejas sprieguma diapazons / ieejas aizsardzība	180...240VAC / T3.15A drošinātājs F1
Barošanas avota izejas jauda (nepārtraukta)	96W
Barošanas avota efektivitāte	92% @90W
Barošanas avota izejas spriegums (PoE kameras barošanas avots)	48V +/-2%
Korpusa montāža	19" RACK skapis, M6 skrūves (iekļauts)
Ierīču uzstādīšana korpusa iekšpusē	4,8 mm sistēmas caurumi ar 10,8 mm soli
Darba temperatūras diapazons	-10°C...+40°C
Korpuss (tips / materiāls / krāsa / aizsardzība / kabeļu ievadi)	ABOX-R5U0 / metāls / RAL 7024 grafīts / korpusa aizmugure un attālums līdz priekšējam vākam
Izmēri / neto svars / aizsardzības pakāpe	5U 180 mm (440 x 220 x 180 mm) / 3,2 kg / IP20
