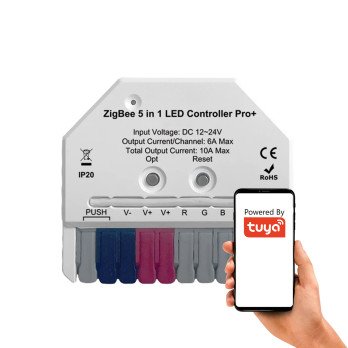

Мини-контроллер LED 5w1 DIM CCT RGB RGBW RGBCCT Seria GL ZigBee+RF HUE TUYA

Благодаря протоколу Zigbee 3.0 мини-контроллер обеспечивает бесшовную интеграцию с популярными системами умного дома, позволяя пользователям точно и легко управлять светодиодными лентами. Отличительной особенностью данного устройства является его высокая универсальность и возможность поддержки до 5 различных типов светодиодных лент: DIM, CCT, RGB, RGBW, RGBCCT.

Контроллером можно управлять с помощью популярных и бесплатных приложений TUYA Smart и Philips HUE (после добавления в шлюз Philips HUE), благодаря чему вы получите полный контроль над своим освещением. Включайте освещение, меняйте его цвет, интенсивность и режимы освещения, создавайте расписания, автоматизацию и многое другое.

Этот 5-канальный мини-контроллер поддерживает светодиодные ленты с напряжением 12 В и 24 В, обеспечивая большую гибкость для различных осветительных установок как в жилых, так и в коммерческих помещениях.

Совместимость с Home Assistant (ZigBee2MQTT и ZHA), Philips Hue, TUYA / Smart Life, Samsung SmartThings, Ikea Tradfri, Amazon Echo Plus, Milight / Miboxer, а также со шлюзами ZigBee 3.0.

Контроллерами серии GL можно управлять с помощью специальных радиочастотных пультов дистанционного управления, доступных в нашем предложении.

Основные преимущества:

• Управление через популярную программу TUYA Smart | приложение Smart Life из любой точки мира
• Совместимость с Home Assistant (ZigBee2MQTT и ZHA), Philips Hue, TUYA/Smart Life, Samsung SmartThings, Ikea Tradfri, Amazon Echo Plus, Milight/Miboxer и со шлюзами ZigBee 3.0.
• Высокая универсальность и возможность управления до 5 различными типами светодиодных лент (DIM, CCT, RGB, RGBW, RGBCCT)
• Легкое соединение кабелей в каналах благодаря удобным быстроразъемным разъемам
• Небольшой размер позволяет установить его в любую электрическую коробку.
• Широкий диапазон напряжения, позволяющий подключать светодиодные ленты как на 12 В, так и на 24 В, предоставляя вам большой выбор различных типов лент.
• Максимальная нагрузка — 6 А на канал или 10 А суммарно по всем каналам.
• Эффект плавного перехода при включении/выключении света
• Возможность подключения физической кнопки, управляющей включением и регулировкой яркости освещения.
• Возможность изменения частоты контроллера в соответствии с частотой источника питания (диапазон 600 Гц – 8 кГц)
• Возможность создания расширенной автоматизации и графиков включения освещения согласно рекомендациям пользователя.
• Контроллер запоминает последние настройки и режим после перезапуска.
• Голосовое управление через Amazon Alexa или Google Assistant, только для устройств, совместимых с этими системами.
• Устройство совместимо с новейшими драйверами шлюза ZigBee 3.0, обеспечивая стабильное беспроводное соединение.

ВНИМАНИЕ! Для корректной работы необходим дополнительный шлюз связи ZigBee, доступный в нашем предложении.

Примеры применения:

Вы можете легко настроить устройство на выбранные светодиодные ленты:

Кнопка Opt на корпусе отвечает за смену режима между каждым из совместимых типов световых лент.

Мини-контроллер поддерживает следующие типы лент:

• ДИМ- одноцветный - диммер светодиодной ленты - возможность параллельного подключения 5 светодиодных лент
• ЦКТ- белый цвет - от теплого к холодному + затемнение - возможность параллельного подключения 2-х светодиодных лент
• RGB- цвета + затемнение
• RGBW- цвета + белый + затемнение
• RGB + ЦКТ- цвета + регулируемый белый + затемнение

Цветовая маркировка светодиодов на контроллере:

Каждый цвет, отображаемый на контроллере, указывает текущий режим, в котором работает устройство:

• БЕЛЫЙ -RGBCCT
• ЖЕЛТЫЙ -RGBW
• СИНИЙ -RGB
• ЗЕЛЕНЫЙ -ЦКТ
• КРАСНЫЙ -DIM/диммер/моноцвет
• ФИОЛЕТОВЫЙ -изменение частоты
• ЯСНОНЕБЕССКИЙ -возможность включения/выключения памяти

Кнопка ОПТ:

1. Кратковременное нажатие изменит функцию (и автоматически отключит соединение ZigBee/RF).
2. Длительное нажатие в течение 5 секунд активирует функцию памяти (по умолчанию отключена). Это сохранит состояние до отключения.

Кнопка сброса:

1. Короткое нажатие изменит частоту (позволяя регулировать источник питания)
2. Длительное нажатие в течение 5 секунд перезагрузит контроллер, вернув его в режим RGBCCT по умолчанию.

Конфигурация частоты:

Устройство позволяет регулировать частоту источников питания, предоставляя варианты 600 Гц, 800 Гц, 1000 Гц, 2000 Гц, 4000 Гц, 8000 Гц со значением по умолчанию 1000 Гц. Кратковременное нажатие кнопки «Сброс» изменит частоту на следующую. Индикатор мигнет несколько раз, указывая текущую частоту в соответствии с количеством вспышек, указанным в таблице ниже.

Контроллер можно подключить с помощью кнопки звонка:

• Одно нажатие включит/выключит свет
• Удерживание кнопки изменит интенсивность света.

Скриншоты из приложения TUYA:

Основы протокола ZigBee:

• Протокол ZigBee работает на частоте 2,4 ГГц, которая хорошо распространяется в зданиях.
• Соединение ZigBee представляет собой соединение MESH, что означает, что каждое устройство ZigBee с полной мощностью L+N работает как усилитель сигнала для других устройств. Если удаленный датчик не имеет связи со шлюзом ZigBee, достаточно, чтобы он имел радиосвязь с другим устройством ZigBee с полной мощностью L+N, которое имеет связь со шлюзом (максимум до 3 устройств). Устройства работают в сетчатой ​​цепочке соединений, что обеспечивает надежность и надежность соединения.
• Устройства, использующие протокол ZigBee, подключаются к панели управления за 0,2 секунды в случае изменения состояния, а WiFi требуется около 5 секунд для подключения к сети после изменения состояния. Устройства ZigBee имеют огромное преимущество, когда дело доходит до автоматизации интеллектуальных правил.
• В сети Wi-Fi с 25 устройствами у вас начнутся проблемы с сетью. Вы можете легко добавить более 50 устройств в хаб ZigBee.
• Шлюз ZigBee и устройства ZigBee обеспечивают гораздо более широкое и длительное хранение данных параметров и истории устройств. История открытия дверей, история температуры, история обнаружения движения, сохраненная несколько месяцев назад.
• Связь ZigBee потребляет очень мало энергии, что обеспечивает длительный срок службы батареи.

Вы можете легко и быстро подключить кабели благодаря входящим в комплект быстроразъемным разъемам:

Схемы подключения светодиодных лент DIM, RGBCCT, RGBW, RGB, CCT:

Размеры:

Спецификация:

• Приложение:ВАШ
• Коммуникация:ZigBee + RF 2,4 ГГц (пилоты серии GL)
• Источник питания:12–24 В ПОСТОЯННОГО ТОКА
• Выходной ток:6 А/канал, макс. 10 А для всех каналов
• Мок:макс. 240 Вт при 24 В или 120 Вт при 12 В
• Поддерживаемые светодиодные ленты:RGBCCT, RGBW, RGB, CCT, DIM
• Монтаж кабеля:быстрые соединители
• Рабочая температура:-20℃ ~ 45℃
• Класс герметичности:IP20
• Класс воспламеняемости:В-0

Размеры:

• 17 х 42 х 38 мм

Включено:

• Контроллер
• Инструкция

Код продукта: LC098
