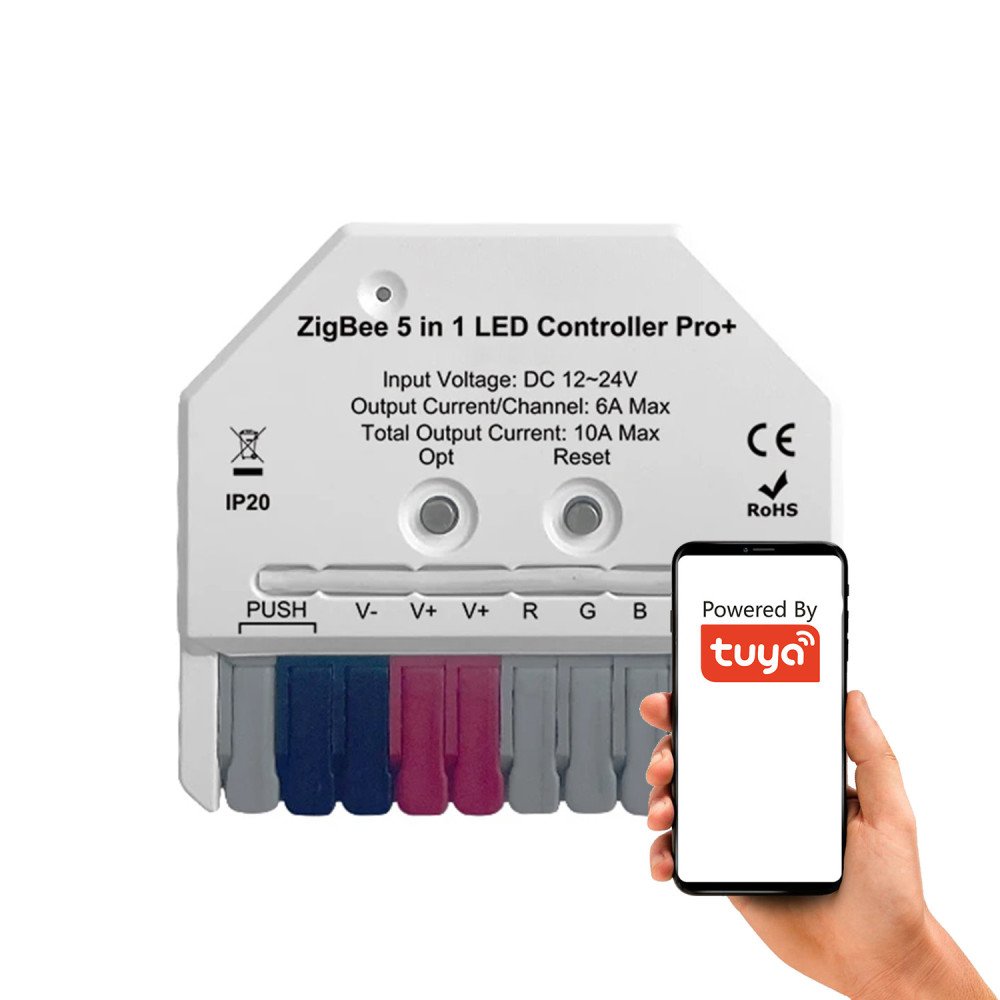

Mini valdiklis LED 5w1 DIM CCT RGB RGBW RGBCCT Seria GL ZigBee+RF HUE TUYA

Dėl Zigbee 3.0 protokolo mini valdiklis sklandžiai integruojasi su populiariomis išmaniųjų namų sistemomis, todėl vartotojai gali tiksliai ir lengvai valdyti LED juostas. Išskirtinis šio įrenginio bruožas – didelis universalumas ir galimybė palaikyti iki 5 skirtingų LED juostų tipų, t.y. DIM, CCT, RGB, RGBW, RGBCCT.

Valdiklį galima valdyti naudojant populiarias ir nemokamas „TUYA Smart“ ir „Philips HUE“ programas (pridėjus prie „Philips HUE“ šliuzo), kurių dėka galėsite visiškai valdyti savo apšvietimą. Įjunkite apšvietimą, keiskite jo spalvą, intensyvumą ir apšvietimo režimus, kurkite tvarkaraščius, automatizavimą ir dar daugiau.

Šis 5 kanalų mini valdiklis palaiko ir 12V, ir 24V LED juosteles, suteikdamas didelį lankstumą įvairiems apšvietimo įrenginiams tiek gyvenamosiose, tiek komercinėse patalpose.

Suderinamumas su Home Assistant (ZigBee2MQTT ir ZHA), „Philips Hue“, „TUYA / Smart Life“, „Samsung SmartThings“, „Ikea Tradfri“, „Amazon Echo Plus“, „Milight“ / „Miboxer“ ir „ZigBee 3.0“ šliuzu.

GL serijos valdiklius galima valdyti naudojant specialius mūsų pasiūloje esančius RF nuotolinio valdymo pultus.

Pagrindiniai privalumai:

• Valdymas per populiarųjį TUYA Smart | „Smart Life“ programa iš bet kurios pasaulio vietos
• Suderinamumas su „Home Assistant“ (ZigBee2MQTT ir ZHA), „Philips Hue“, „TUYA / Smart Life“, „Samsung SmartThings“, „Ikea Tradfri“, „Amazon Echo Plus“, „Milight“ / „Miboxer“ ir „ZigBee 3.0“ šliuzai
• Didelis universalumas ir galimybė valdyti iki 5 skirtingų LED juostų tipų (DIM, CCT, RGB, RGBW, RGBCCT)
• Lengvas kabelių prijungimas kanaluose dėl patogių greitųjų jungčių
• Mažas dydis leidžia jį sumontuoti bet kurioje elektros dėžutėje
• Platus įtampos diapazonas, leidžiantis prijungti tiek 12 V, tiek 24 V LED juosteles, todėl gausite didelį įvairių tipų juostų pasirinkimą
• Didžiausia apkrova yra 6 A vienam kanalui arba 10 A iš viso visiems kanalams
• Sklandus perėjimo efektas įjungiant/išjungiant šviesą
• Galimybė prijungti fizinį mygtuką, kuris valdo įjungimą ir apšvietimo ryškumą
• Galimybė keisti valdiklio dažnį, kad jis atitiktų maitinimo dažnį (diapazonas 600 Hz – 8 kHz)
• Galimybė sukurti pažangią automatiką ir apšvietimo įjungimo grafikus pagal vartotojo nurodymus
• Valdiklis prisimena paskutinius nustatymus ir režimą po pakartotinio paleidimo
• Valdymas balsu per Amazon Alexa arba Google Assistant, tik su šiomis sistemomis suderinamiems įrenginiams
• Įrenginys suderinamas su naujausiomis ZigBee 3.0 šliuzo tvarkyklėmis, užtikrinančiomis stabilų belaidį ryšį

DĖMESIO! Norint tinkamai veikti, reikalingas papildomas ZigBee ryšio šliuzas, kurį rasite mūsų pasiūlyme.

Taikymo pavyzdžiai:

Galite lengvai konfigūruoti įrenginį prie pasirinktų LED juostų:

Korpuso mygtukas Opt yra atsakingas už režimo keitimą tarp kiekvieno suderinamo apšvietimo juostų tipo.

Mini valdiklis palaiko šių tipų juostas:

• DIM- vienspalvis - LED juostos reguliatorius - galimybė lygiagrečiai sujungti 5 LED juostas
• CCT- balta spalva - nuo šiltos iki šaltos + pritemdymas - galimybė lygiagrečiai sujungti 2 LED juosteles
• RGB- spalvos + pritemdymas
• RGBW- spalvos + balta + pritemdymas
• RGB + CCT- spalvos + reguliuojama balta + pritemdymas

LED spalvų žymėjimai ant valdiklio:

Kiekviena ant valdiklio rodoma spalva rodo esamą režimą, kuriuo įrenginys veikia:

• BALTAS –RGBCCT
• GELTONA -RGBW
• MĖLYNA -RGB
• ŽALIA -CCT
• RAUDONA -DIM / dimmer / mono spalva
• VIOLETINĖ -dažnio pokytis
• JASNONIEBIESKI -atminties įjungimo/išjungimo parinktis

OPT mygtukas:

1. Trumpas paspaudimas pakeis funkciją (ir automatiškai atjungs ZigBee/RF ryšį)
2. Ilgiau paspaudus 5 sekundes, suaktyvinama atminties funkcija (išjungta pagal numatytuosius nustatymus). Taip išsaugosite būseną prieš atjungimą

Atkūrimo mygtukas:

1. Trumpas paspaudimas pakeis dažnį (leisdamas reguliuoti maitinimo šaltinį)
2. Ilgai paspaudus 5 sekundes, valdiklis bus atstatytas ir grąžinamas į numatytąjį RGBCCT režimą

Dažnio konfigūracija:

Įrenginys leidžia reguliuoti maitinimo šaltinių dažnį, suteikiant parinktis 600 Hz, 800 Hz, 1000 Hz, 2000 Hz, 4000 Hz, 8000 Hz, o numatytoji reikšmė yra 1000 Hz. Trumpai paspaudus mygtuką „Reset“, dažnis bus pakeistas į kitą. Indikatorius sumirksės keletą kartų, nurodydamas esamą dažnį pagal blyksnių skaičių toliau pateiktoje lentelėje.

Valdiklį galima prijungti varpelio mygtuku:

• Vienu paspaudimu šviesa įjungiama / išjungiama
• Laikydami nuspaudę mygtuką pasikeis šviesos intensyvumas

Ekrano kopijos iš TUYA programos:

ZigBee protokolo pagrindai:

• ZigBee protokolas veikia 2,4 GHz dažniu, kuris gerai sklinda pastatuose
• ZigBee ryšys yra MESH ryšys, o tai reiškia, kad kiekvienas ZigBee įrenginys su visa L+N galia veikia kaip signalo stiprintuvas kitiems įrenginiams. Jei nuotolinis jutiklis neturi ryšio su „ZigBee“ šliuzu, pakanka, kad jis turi radijo ryšį su kitu „ZigBee“ įrenginiu, turinčiu visą L+N galią, kuris palaiko ryšį su šliuzu (daugiausia iki 3 įrenginių). Įrenginiai veikia tinklinėje jungčių grandinėje, kuri užtikrina ryšio patikimumą ir tikrumą
• Įrenginiai, naudojantys ZigBee protokolą, pasikeitus būsenai prie valdymo pulto prisijungia per 0,2 sekundės, o pasikeitus būsenai WiFi prie tinklo prisijungti reikia apie 5 sekundes. „ZigBee“ įrenginiai turi didžiulį pranašumą automatizuojant išmaniąsias taisykles
• „WiFi“ tinkle su 25 įrenginiais pradėsite susidurti su tinklo problemomis. Prie „ZigBee“ centro galite lengvai pridėti daugiau nei 50 įrenginių
• „ZigBee“ šliuzas ir „ZigBee“ įrenginiai leidžia daug plačiau ir ilgiau saugoti parametrų duomenis ir įrenginio istoriją. Durų atidarymo istorija, temperatūros istorija, judesio aptikimo istorija išsaugota prieš mėnesius
• ZigBee ryšys sunaudoja labai mažai energijos, o tai užtikrina ilgą baterijos veikimo laiką.

Kabelius galite prijungti lengvai ir greitai dėl pridedamų greitųjų jungčių:

DIM, RGBCCT, RGBW, RGB, CCT LED juostų sujungimo schemos:

Matmenys:

Specifikacija:

• Programėlė:TAVO
• Bendravimas:„ZigBee“ + RF 2,4 GHz (GL serijos pilotai)
• Maitinimas:12-24 V DC
• Išėjimo srovė:6 A/kanalas, maks. 10 A visiems kanalams
• Moc:maks. 240 W esant 24 V arba 120 W prie 12 V
• Palaikomos LED juostos:RGBCCT, RGBW, RGB, CCT, DIM
• Kabelio montavimas:greitosios jungtys
• Darbinė temperatūra:-20 ℃ ~ 45 ℃
• Sandarumo klasė:IP20
• Degumo klasė:V-0

Matmenys:

• 17 x 42 x 38 mm

Į kainą įskaičiuota:

• Valdiklis
• Instrukcija

Gaminio kodas: LC098
