FNIRSI 1013D 7

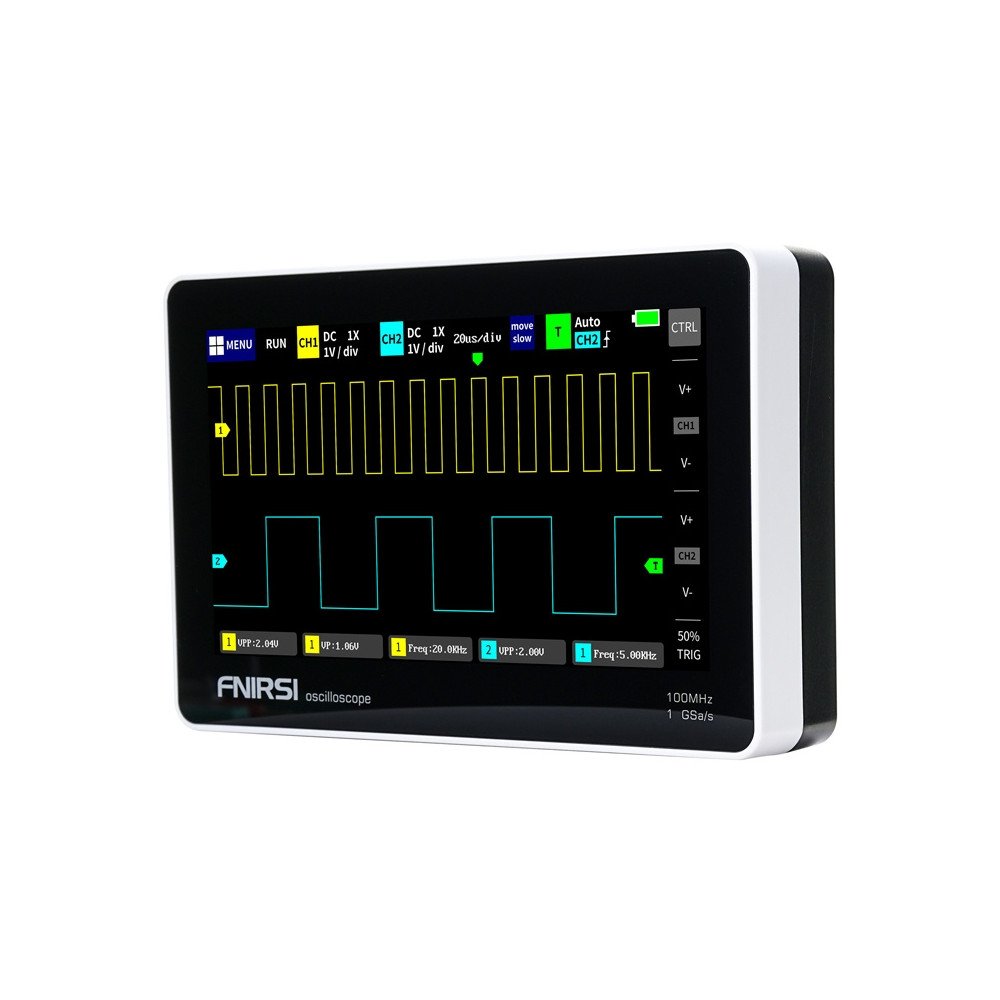

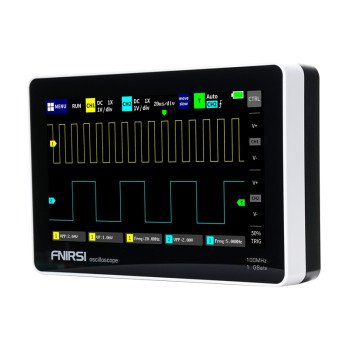

Портативный планшетный осциллограф FNIRSI 1013D 7 дюймов

Портативный осциллограф FNIRSI 1013D с 7-дюймовым сенсорным экраном, 2 измерительными каналами, полосой пропускания 100 МГц и частотой дискретизации 1 Гвыб/с обеспечивает точный анализ сигналов при обслуживании, ремонте и проектировании электронных устройств. Устройство оснащено легко читаемым TFT-экраном 800x480, автоматической регулировкой сигнала одной кнопкой и функцией записи формы сигнала, что обеспечивает удобные и быстрые измерения в любом месте. Поддержка аналогового и цифрового анализа сигналов делает его пригодным для обслуживания оборудования и выполнения домашних работ. приложений Встроенный литиевый аккумулятор емкостью 6000 мАч позволяет устройству работать около 4 часов.

Четкий сенсорный экран

FNIRSI 1013D оснащен 7-дюймовым TFT ЖК-экраном с разрешением 800x480, обеспечивающим высокую яркость, контрастность и точное воспроизведение сигналов. Сенсорное управление экраном позволяет быстро масштабировать, панорамировать и изменять параметры измерения, ускоряя работу без необходимости использования физических кнопок. Экран выполнен по емкостной технологии, известной по современным смартфонам, что обеспечивает плавную работу и отсутствие задержек при изменении настроек. Функция курсорного измерения позволяет точно считывать амплитуду, период и частоту сигнала без необходимости преобразования единиц измерения из сетки экрана, что особенно полезно при искаженных сигналах или прямоугольных сигналах с шумом.

Два канала измерения

Прибор оснащен двумя измерительными каналами с входным сопротивлением 1 МОм, которые позволяют анализировать два сигнала одновременно, что упрощает сравнение входных и выходных схем усилителей, преобразователей или анализ ШИМ-сигналов. Это делает спектр применения намного шире, чем у одноканальных моделей. Вы также можете выполнить анализ паттерна Лиссажу в режиме XY, который позволяет определить частоту, амплитуду и фазовый сдвиг между двумя группами сигналов.

Автоматическая регулировка сигнала

Функция автоматической настройки одной кнопкой позволяет мгновенно настроить параметры измерения сигнала без ручной калибровки. В результате FNIRSI 1013D может регулировать настройки сигнала 1 В (размах) за 1 секунду, экономя время и повышая эффективность работы. Встроенный алгоритм нечеткой логики обеспечивает высокую точность и автоматически помещает сигнал в центр экрана, что значительно упрощает анализ.

Защита от повреждений

В осциллографе используются встроенные модули защиты от перенапряжения до 400 В, позволяющие предотвратить случайное повреждение устройства при измерении сигналов высокого напряжения, даже если щуп не установлен в режим 10Х. Это позволяет безопасно тестировать силовые и высоковольтные цепи.

Хранение и экспорт данных

FNIRSI 1013D имеет внутреннюю память объемом 1 ГБ, которая позволяет хранить до 1000 изображений и 1000 наборов сигналов. Это позволяет быстро сохранять результаты измерений в одно касание и экспортировать их через USB на компьютер для дальнейшего анализа. Функция менеджера сигналов позволяет просматривать миниатюры сохраненных сигналов, увеличивать, удалять и анализировать их с помощью курсора прямо на устройстве — аналогично галерее смартфона, что повышает удобство управления данными.

Расширенные функции запуска

Осциллограф предлагает полный набор режимов запуска — автоматический, одиночный и нормальный. Такое расположение позволяет тестировать внезапные импульсные сигналы зажигания, сигналы ИК-пульта дистанционного управления или синусоидальные сигналы в зависимости от выбранного режима, что делает устройство универсальным диагностическим инструментом. Вы также можете установить фронт запуска (нарастающий/спадающий) и канал запуска, что позволяет точно захватывать интересующие фрагменты сигнала.

Включено:

• Портативный осциллограф FNIRSI 1013D с сенсорным экраном
• Зонд (100 МГц) x2
• USB зарядное устройство
• Руководство пользователя
