FNIRSI 1014D 2--1

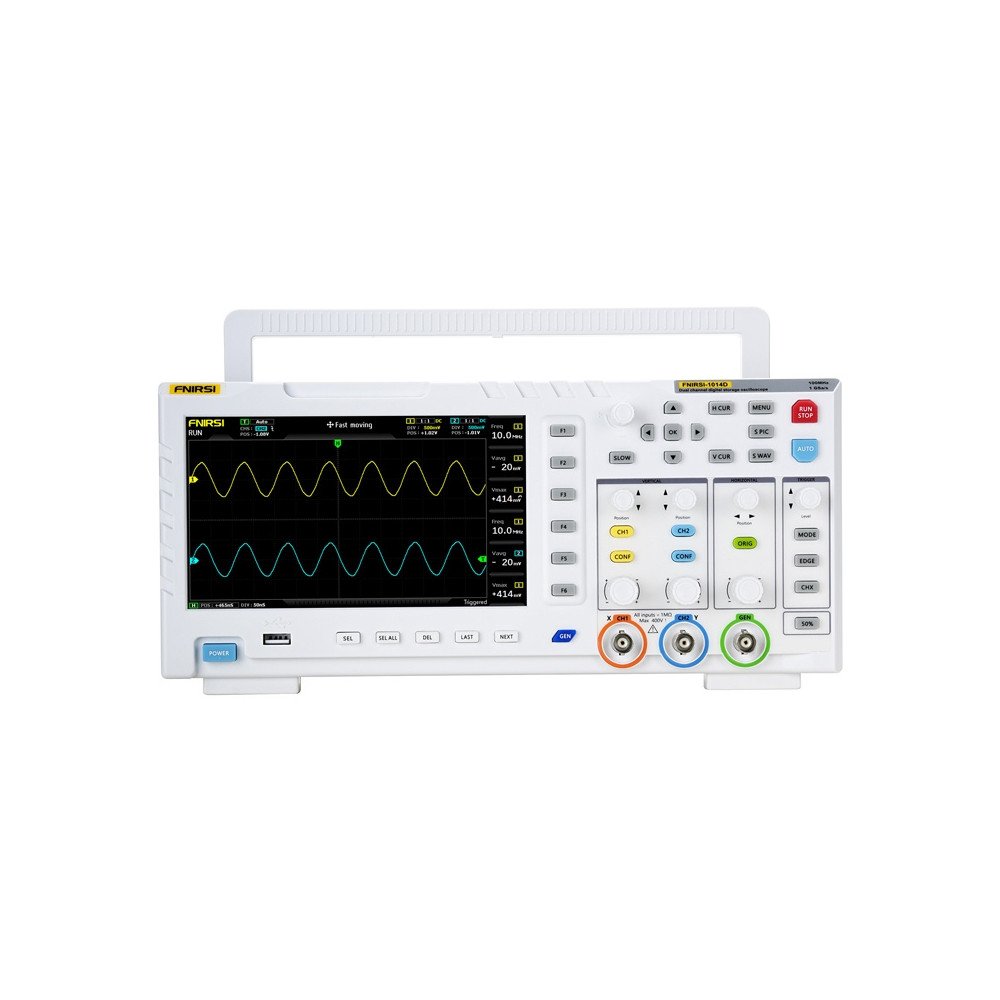

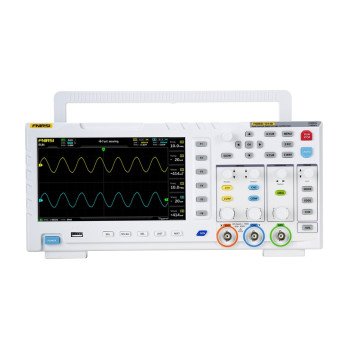

Генератор сигналов осциллографа FNIRSI 1014D 2-в-1

FNIRSI 1014D — это компактный цифровой осциллограф, предназначенный для отделов электронного обслуживания, исследований и разработок, технического образования и любителей. Он позволяет осуществлять одновременный анализ и генерацию сигналов, что значительно расширяет спектр применения при диагностике цепей, тестировании прототипов или обучении работе с сигналами. Устройство имеет два входных канала с сопротивлением 1 МОм и поддерживает полосу пропускания 100 МГц при частоте дискретизации 1 Гвыб/с. 7-дюймовый ЖК-экран с разрешением 800×480 пикселей облегчает работу. Возможны автоанализ, БПФ, режим X-Y и запись курсора. Также имеется внутренняя память объемом 1 ГБ с возможностью хранения до 1000 сигналов и 1000 снимков экрана, а данные можно легко экспортировать на компьютер через USB.

Быстрый анализ сигналов

Высокая частота дискретизации 1 Гвыб/с и полоса пропускания 100 МГц позволяют проводить детальный анализ аналоговых и цифровых сигналов. Это позволяет устройству улавливать даже кратковременные аномалии формы сигнала. Режимы запуска включают автоматический, одиночный и нормальный, что позволяет устройству захватывать как импульсы помех, так и обычные аналоговые сигналы, например синусоидальные.

Встроенный генератор DDS.

Встроенный генератор сигналов DDS поддерживает 14 стандартных сигналов (включая синусоидальную, прямоугольную, пилообразную, треугольную) с точной регулировкой частоты с шагом 1 Гц. Используемое решение позволяет генерировать сигналы с точными параметрами для тестирования и моделирования. Диапазон выходных частот достигает до 10 МГц (для синусоидального сигнала), что позволяет тестировать широкий спектр электронных и сигнальных цепей.

Функция захвата формы сигнала

Функция «захвата выходного сигнала» позволяет сохранить часть или всю фактическую форму сигнала осциллографа в качестве выходного сигнала генератора. Возможность хранить до 1000 пользовательских сигналов повышает гибкость тестирования и анализа. Это решение отличает FNIRSI 1014D от классических генераторов произвольной формы, которые полагаются исключительно на ручную настройку сигнала.

Защита от перенапряжения

Встроенный модуль защиты от высокого напряжения позволяет устройству безопасно измерять сигналы напряжением до 400 В (с щупом x10), снижая риск повреждения устройства во время измерений в системах с питанием от сети. Функция защиты срабатывает автоматически, поэтому случайное использование щупа без переключения на х10 не рискует повредить оборудование.

Высокая читаемость дисплея

Цветной TFT-экран диагональю 7 дюймов с разрешением 800x480 пикселей обеспечивает четкое представление сигналов. Автоматический режим и интуитивно понятный интерфейс позволяют быстро получить изображение сигнала без ручной настройки. Благодаря интеллектуальному алгоритму обнаружения устройство автоматически настраивает уровень запуска даже для сигналов с несколькими наклонами или так называемой мертвой зоной. Такое решение экономит время и позволяет избежать ошибок интерпретации. Осциллограф может хранить до 1000 снимков экрана и 1000 осциллограммы во внутренней памяти объемом 1 ГБ. Данные можно просматривать в виде миниатюр, что облегчает быстрый просмотр и выбор. Интерфейс позволяет пользователям увеличивать, удалять и экспортировать записи, не выходя из режима просмотра.

Функции анализа сигналов

Встроенная функция БПФ и режим отображения сигналов X-Y позволяют анализировать гармоники и сравнивать амплитуды и фазовые сдвиги двух сигналов. Это полезные инструменты при диагностике электронных схем. Кроме того, режим ручного курсорного измерения позволяет считывать пиковое значение и частоту без необходимости пересчета шкалы, что повышает точность анализа даже при искаженных формах сигналов. В устройстве используется специальный алгоритм декодирования сигнала набора номера, исключающий проблему ошибочных показаний, вызванных окислением или износом механизма. Даже если энкодер поврежден, осциллограф работает корректно.

Включено:

• Осциллограф FNIRSI 1014D 2-в-1
• Зонд 100 МГц x2
• USB зарядное устройство
• Руководство пользователя
