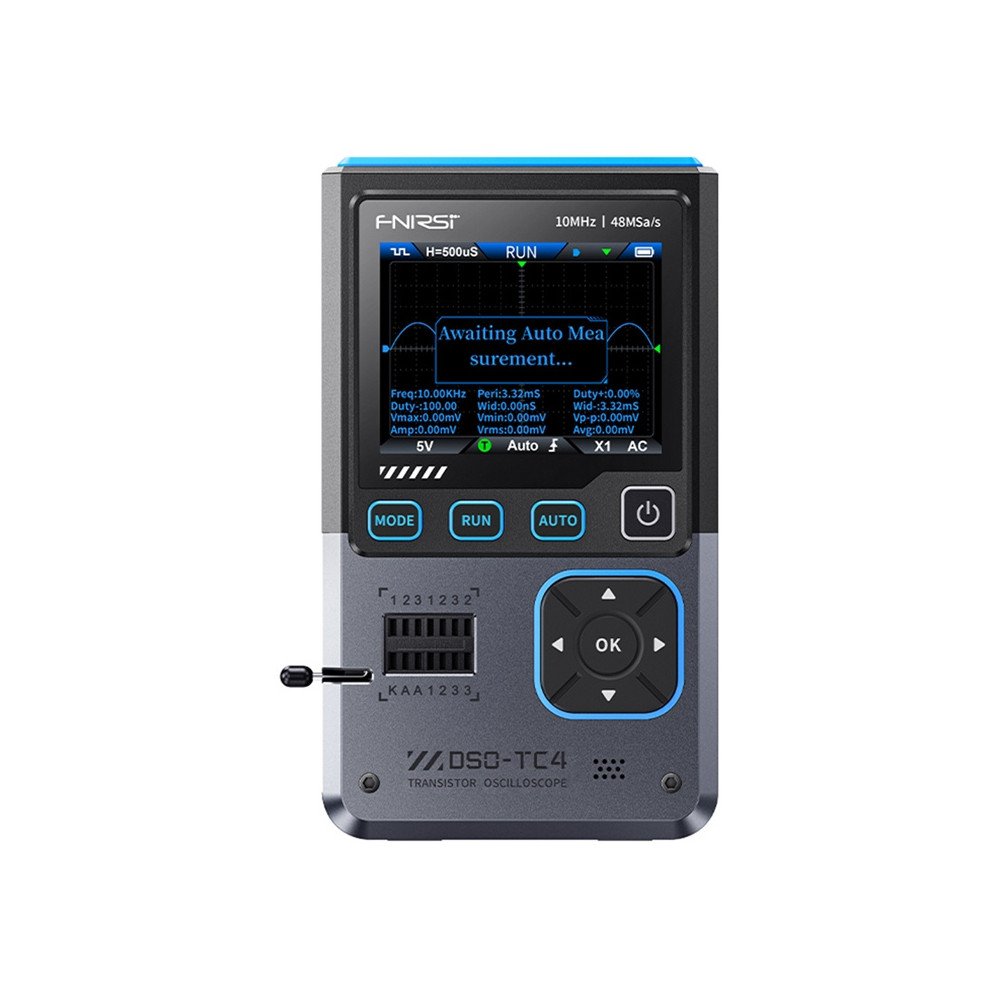

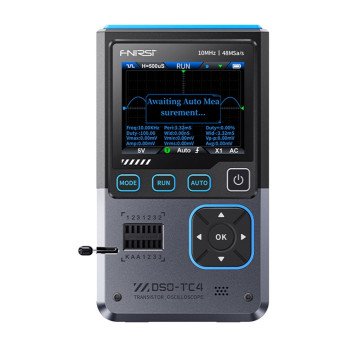

Pārnēsājams mini 3-in-1 osciloskops FNIRSI DSO-TC4
FNIRSI DSO-TC4 ir ierīce, kas apvieno trīs funkcijas: digitālo osciloskopu, elektronisko komponentu testeri un signālu ģeneratoru. Apvienojot viļņu formas analīzi ar komponentu atpazīšanas un signāla pārbaudes funkcijām, tas izrādīsies noderīgs pakalpojumu lietojumos. Turklāt inteliģentā Anti-Burn funkcija aizsargā ievades ķēdi no bojājumiem, ja mērīšanas zondes ir pievienotas nepareizi. Tas padara iekārtu drošu lietošanu pat mazāk pieredzējušiem lietotājiem.
Mērīšanas funkcijas un signālu analīze
Ierīce piedāvā mērījumu joslas platumu līdz 10 MHz un iztveršanas ātrumu 48 MSa/s. Tas var parādīt viļņu formas ar augstu detalizāciju un precizitāti, ļaujot reāllaikā analizēt sprieguma signālus. Ar 13 iepriekš definētām viļņu formām un frekvencēm diapazonā no 0-50 kHz (amplitūda 0,1-3,0V), signāla ģenerators ļauj simulēt dažādus ķēdes darbības apstākļus.
Plašas komponentu testēšanas iespējas
Integrētais komponentu testeris automātiski atpazīst diodes, tranzistorus (tostarp MOSFET), rezistorus, kondensatorus un citus pasīvos un aktīvos komponentus. Ar testa ligzdām un inteliģento komponentu noteikšanu ir iespējama ātra diagnostika un parametru identificēšana.
Ērta darbība
2,8 collu TFT krāsu ekrāns nodrošina viegli nolasāmus datus un grafikus. Lietotāja interfeiss atbalsta astoņas valodas, kas atvieglo ierīces konfigurēšanu. Vadības panelis ir paredzēts ātrai piekļuvei galvenajām funkcijām, piemēram, automātiskajam režīmam, pauzei un režīma maiņai.
Savienojamība un barošanas avots
Osciloskopam ir USB-C pieslēgvieta uzlādei un datu pārsūtīšanai. Iespēja eksportēt viļņu formas uz datoru atvieglo turpmāku rezultātu analīzi un arhivēšanu. Iebūvēts 1500 mAh litija jonu akumulators nodrošina ilgu ierīces darbību, un automātiskais miega režīms pagarina darbības laiku starp uzlādēm.
Iekļauts
- osciloskops
- P1600 zonde
- krokodila skava
- 3x testa āķi
- lietotāja rokasgrāmata
- USB-C uzlādes kabelis
- adapteris
Osciloskops
| Ražotājs | Fnirsi |
|---|---|
| Modelis | DSO-TC4 |
| Displejs | TFT krāsu ekrāns 2,8 collas |
| Fona apgaismojums | Regulējams spilgtums |
| Barošanas avots | C tipa USB (5 V/1 A) |
| Akumulators | Litija jonu 3,7 V, 1500 mAh |
| Valodas | 8 valodas (tostarp ķīniešu, angļu, vācu, portugāļu, japāņu, spāņu, korejiešu, krievu) |
| Izmēri | apm. 90 × 142 × 27,5 mm |
| Svars | 186 g |
| Reāllaika izlases ātrums | 48MSa/s |
| Analogā joslas platums | 10 MHz |
| Ievades pretestība | 1MΩ |
| Savienojuma režīms | AC/DC |
| Pārbaudes sprieguma diapazons | Zonde 1:1 - 80Vpp (±40V); Zonde 10:1 — 800 Vpp (±400 V) |
| Vertikālā jutība | 10 mV/div-10 V/div (X1 diapazons) |
| Vertikālā nobīde | Regulējams ar indikāciju |
| Laika bāzes diapazons | 50ns-20s |
| Sprūda režīmi | Automātisks / Normāls / Vienvietīgs |
| Sprūda veids | Augošā mala, krītošā mala |
| Sprūda līmenis | Regulējams ar indikāciju |
| Fiksēt viļņu formu | Jā (HOLD funkcija) |
| Automātiska mērīšana | Maksimālās, minimālās, vidējās, RMS, Vpp, frekvences, perioda, aizpildījuma koeficienta (darba cikla) vērtības |
Tranzistori
| Diode | Diapazons: Sprieguma kritums 5V |
|---|---|
| Zenera diode | Diapazons: 0,01-32V; apgrieztā pārrāvuma spriegums (K-A-A testa zona). |
| Lauka efekta tranzistori (FET) | JFET - vārtu kapacitātes (Cg), Id strāvas pie Vgs un sprieguma krituma pāri aizsargdiodei (Uf) mērīšana; IGBT - drenāžas strāvas mērīšana pie Vgs, sprieguma kritums aizsargdiodē (Uf); MOSFET - sliekšņa spriegums (Vt), aizslēga kapacitāte (Cg), drenāžas avota pretestība (Rds), sprieguma kritums aizsargdiodē (Uf). |
| Tiristori (SCR) | Vienvirziena - sprūda spriegums 5V, vārtu līmenis; divvirzienu - sprūda strāva 6mA |
| Kondensatori | Diapazons: 25pF-100mF, kapacitātes un zudumu koeficienta (Vloss) mērījums |
| Rezistori | Diapazons: 0,01Ω-50MΩ |
| Induktors | Diapazons: 10μH-1000μH |
Signālu ģenerators
| Izejas viļņu forma | Atbalsta 13 veidu viļņu formas |
|---|---|
| Viļņu formas frekvence | 0-50 kHz |
| Viļņu formas aizpildīšanas koeficients | 0-100% |
| Viļņu formas amplitūda | 0,1-3,0 V |
