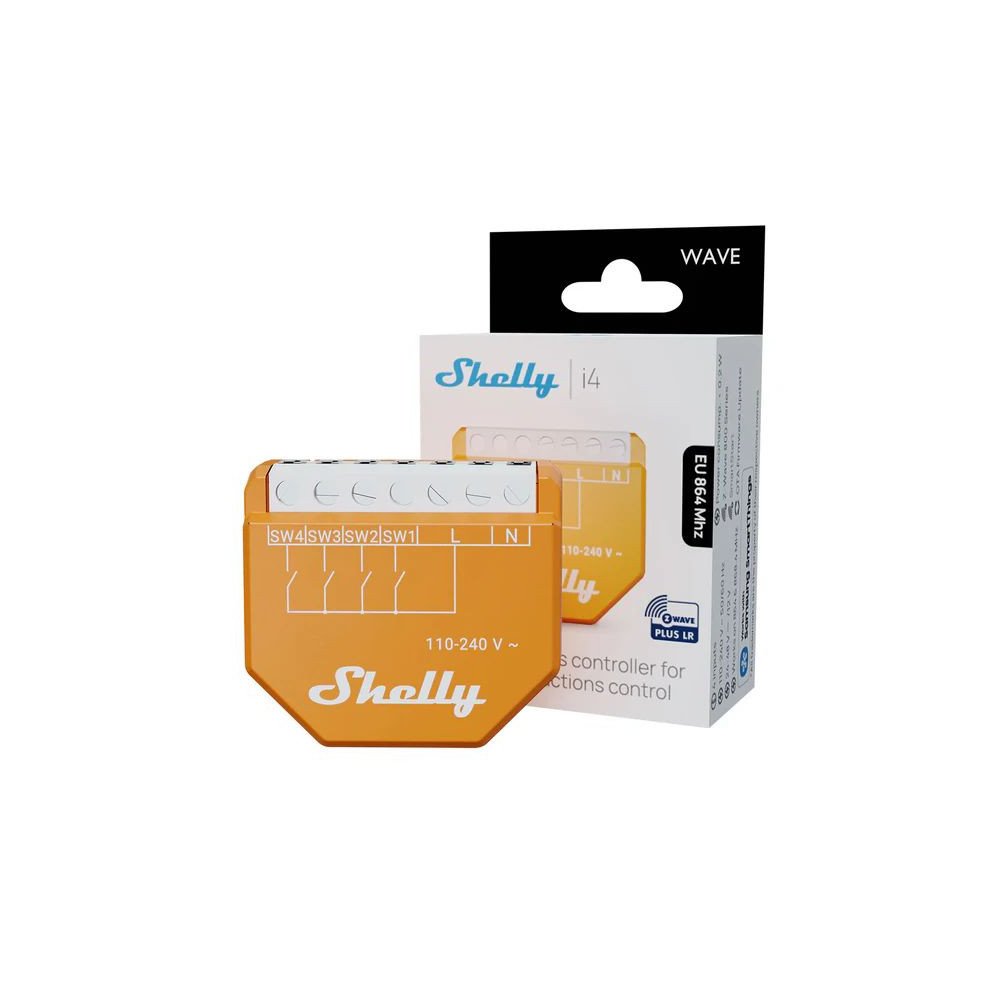

/ Shelly WAVE i4

Интеллектуальный модуль Shelly Wave i4 является членом семейства Shelly Wave, использующим для связи протокол Z-Wave (868,42 МГц в Европе). Поскольку Z-Wave — это протокол умного дома, он был разработан специально для связи между интеллектуальными устройствами. Благодаря субгигагерцовой частоте сигнал распространяется хорошо, а благодаря топологии сети Z-Wave MESH устройства, находящиеся далеко от центрального блока, могут правильно взаимодействовать (устройства, находящиеся под постоянным питанием, действуют как сигнальные реле). Для работы устройств Z-Wave необходим Z-Wave Hub или USB-координатор (например, подключенный к мини-ПК). Протокол Z-Wave использует унифицированный класс команд связи, благодаря чему тысячи продуктов сотен различных брендов совместимы друг с другом, а устройства в системе Z-Wave могут работать вместе как сеть. Сеть Z-Wawe может содержать до 232 устройств. Дополнительным преимуществом протокола Z-Wave является то, что он поддерживает группы ассоциаций, которые позволяют создавать прямые ассоциации между отдельными устройствами в сети. Дополнительным преимуществом устройств Z-Wave является то, что их можно настроить с помощью ряда параметров на уровне протокола, что позволяет настроить их для удовлетворения самых конкретных потребностей.
Интеллектуальный модуль Shelly Wave i4 не имеет выходных реле, это устройство может служить входом при установке в монтажной коробке за переключателем/кнопкой. Таким образом, он обнаруживает изменение состояния кнопочных переключателей/кнопок, подключенных к ножкам модуля. Он может питаться от напряжения 12 В постоянного тока, 24–48 В постоянного тока (на отдельной клемме линии) и 230 В переменного тока с сухим контактом между клеммами выходной линии. Модуль также оснащен защитой от перегрева, гарантирующей безопасную работу даже в небольших помещениях с настенными розетками.

Версия с дальним радиусом действия

Пейринг:
Модуль имеет кнопку «S», которая является функциональной кнопкой. Эта кнопка используется для запуска процессов сопряжения, отключения и сброса настроек. Эти функции доступны в течение ограниченного времени после включения питания.

Сопряжение/отключение/сброс настроек:
Нажмите и удерживайте кнопку «S» для сопряжения, пока светодиод состояния не загорится синим. Затем снова нажмите кнопку «S» (минимум 2 секунды), чтобы активировать статус сопряжения/разсоединения.

Хабы Z-Wave:

Shelly протестировала следующие концентраторы Z-Wave:

• Домашний помощник
• Домашний Центр 3
• Джидом
• Домашний

• СмартВещи
• муженек


Особенности продукта:

• Питание 230 В переменного тока фаза-ноль
• также поддерживает комбинации кнопок (3 функции на кнопку) 12 опций на модуль (1x, 2x, удержание)
• прямое управление другими устройствами Z-Wave через функции ассоциации 8 опций на модуль (1x, удерживать)
• идеальное дополнение к ошибке переключения настенного выключателя Shelly (версии с кнопками 1-2-4)
• может использоваться для определения состояния другого входа 230 В переменного тока или контроля фазы



Технические характеристики:

• Вход: ожидает фазы на входных клеммах «i».
• Электропитание: 230 В переменного тока
• Низкое энергопотребление в режиме ожидания: 0,3 Вт.
• Протокол связи: Z-Wave 800
• Частота Z-Wave: 868,4 МГц (ЕС)
• Дальность: до 40 метров внутри здания (стены можно уменьшить плитами)
• Смартстарт: ДА
• Шифрование S2: ДА
• Функция повторителя Z-Wave: ДА
• Беспроводное обновление прошивки (OTA): ДА
• Рабочая температура: -20 - +40 °С
• Размер: 37 х 42 х 16 мм.
• Вес: 37 г


Варианты монтажа:

• Обычно помещается в монтажную коробку стандартного размера, но для ускорения установки модуля рекомендуется использовать утопленную монтажную коробку.
• Адаптер для DIN-рейки (отдельный продукт) можно использовать для монтажа на монтажных рейках в линию.

Для работы Shelly Wave i4 требуется постоянный источник питания переменного тока напряжением 110–240 В.

Четыре входа переключателя ожидают одинакового напряжения:

• и определяет, включен или выключен переключатель,
• или, если он не используется в качестве выключателя, он определяет, есть ли ток в цепи.


Wave i4 совместим с новым семейством выключателей освещения Shelly с четырехкнопочным переключателем «управление сценой», который можно нажать сзади, чтобы легко создавать команды для управления другими устройствами (групповыми или на основе сцен) в вашей системе Shelly.

(Четырёхкнопочный настенный выключатель не входит в комплект Shelly Wave i4, но доступен как отдельный продукт.)

Как и в случае с другими интеллектуальными реле, для работы этого требуется не только фазовый, но и нейтральный провод.
