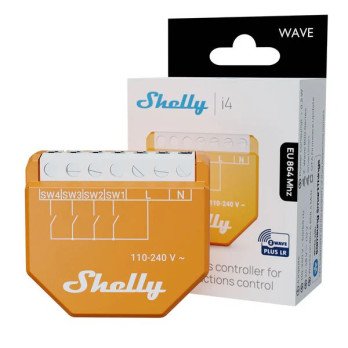

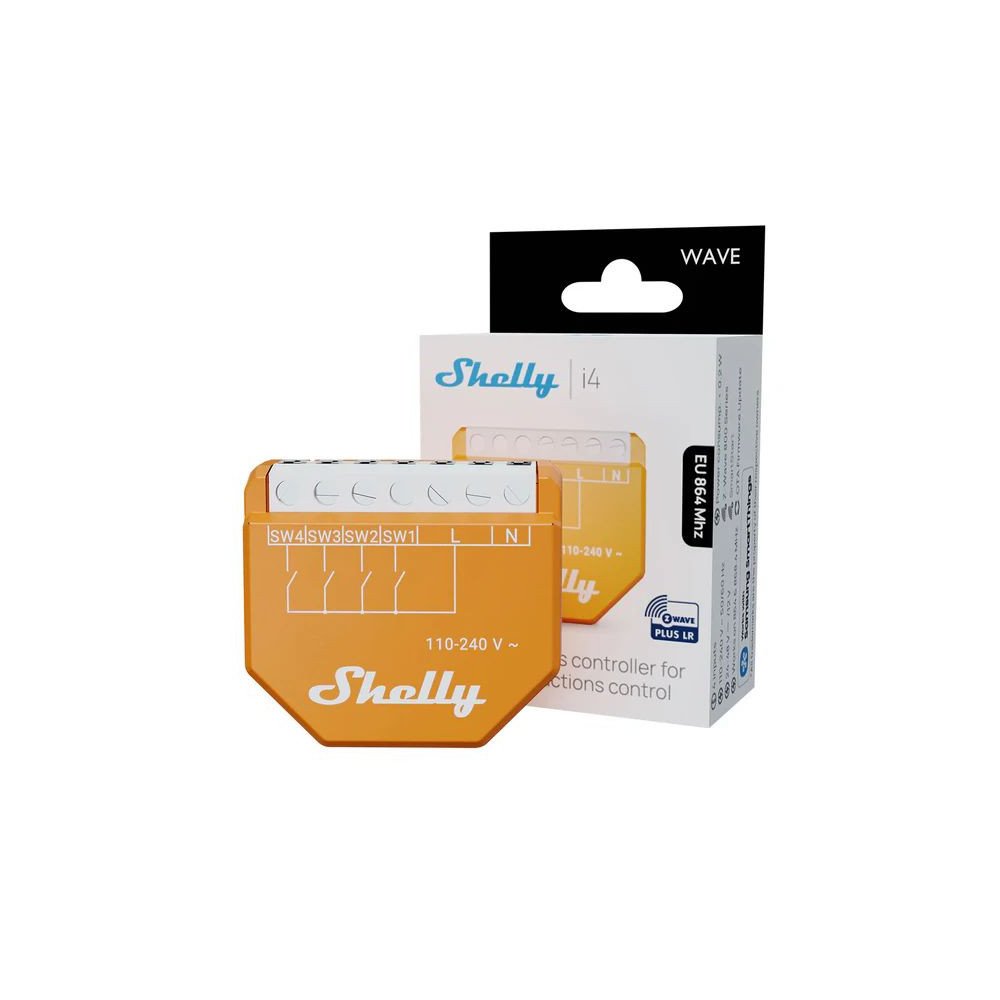

Shelly WAVE i4 belaidzio jungiklio ivesties / scenos valdiklis EU ilgojo nuotolio versija

Išmanusis modulis „Shelly Wave i4“ yra „Shelly Wave“ šeimos narys, kuris ryšiui naudoja Z-Wave protokolą (868,42 MHz Europoje). Kadangi Z-Wave yra išmaniųjų namų protokolas, jis buvo sukurtas specialiai bendravimui tarp išmaniųjų įrenginių. Dėl subgigahercinio dažnio signalo sklidimas yra geras, o Z-Wave MESH tinklo topologijos dėka įrenginiai, esantys toli nuo centrinio bloko, gali tinkamai bendrauti (nuolatinio maitinimo įtaisai veikia kaip signalų relės). Kad Z-Wave įrenginiai veiktų, reikia Z-Wave Hub arba USB koordinatoriaus (pavyzdžiui, prijungto prie mini kompiuterio). Z-Wave protokolas naudoja vieningą komunikacijos komandų klasę, todėl tūkstančiai produktų iš šimtų skirtingų prekių ženklų yra suderinami vienas su kitu, o Z-Wave sistemos įrenginiai gali veikti kartu kaip tinklas. Z-Wawe tinkle gali būti iki 232 įrenginių. Papildomas Z-Wave protokolo pranašumas yra tai, kad jis palaiko asociacijų grupes, kurios leidžia sukurti tiesiogines asociacijas tarp atskirų tinklo įrenginių. Papildomas „Z-Wave“ įrenginių privalumas yra tas, kad juos galima konfigūruoti naudojant daugybę parametrų protokolo lygiu, kad būtų galima pritaikyti konkretiems poreikiams.
„Shelly Wave i4“ išmaniajame modulyje nėra išvesties relių, šis įrenginys gali tarnauti kaip įvestis, kai jis sumontuotas tvirtinimo dėžutėje už jungiklio/paspaudimo mygtuko. Taigi jis aptinka mygtukų jungiklių / mygtukų, prijungtų prie modulio pėdsakų, būsenos pasikeitimą. Jis gali būti maitinamas iš DC 12 VDC, 24-48 VDC (ant atskiro linijos gnybto) ir 230 V AC įtampos, esant sausam kontaktui tarp išvesties linijos gnybtų. Modulis taip pat aprūpintas apsauga nuo perkaitimo, garantuojančia saugų veikimą net mažose erdvėse su sieniniais lizdais.

Ilgo nuotolio versija

Poravimas:
Modulis turi "S" mygtuką, kuris yra funkcinis mygtukas. Šis mygtukas naudojamas norint pradėti susiejimo, atsiejimo ir gamyklinių parametrų atkūrimo procesus. Šios funkcijos pasiekiamos ribotą laiką po maitinimo įjungimo.

Suporuoti/atsieti/atstatyti gamyklinius nustatymus:
Paspauskite ir palaikykite „S“ mygtuką, kad susietumėte, kol būsenos šviesos diodas taps mėlynas. Tada dar kartą tiesiogiai paspauskite mygtuką „S“ (min. 2 sekundes), kad pradėtumėte poravimosi/atsijungimo būseną.

Z-Wave šakotuvai:

„Shelly“ išbandytas su šiais „Z-Wave“ stebulėmis:

• Namų asistentas
• Namų centras 3
• Jeedom
• Jaukus

• SmartThings
• vyrą


Produkto savybės:

• 230 V kintamosios srovės fazinis maitinimas
• taip pat palaiko mygtukų derinius (3 funkcijos vienam mygtukui) 12 parinkčių kiekvienam moduliui (1x, 2x, laikykite nuspaudę)
• tiesioginis kitų Z-Wave įrenginių valdymas per susiejimo funkcijas 8 parinktys kiekvienam moduliui (1x, laikykite nuspaudę)
• idealiai papildo „Shelly Wall Switch“ perjungimo klaidas (1-2-4 mygtukų versijos)
• gali būti naudojamas kitų 230 VAC įėjimo būsenos aptikimui arba fazių stebėjimui



Specifikacijos:

• Įvestis: laukiama fazės „i“ įvesties gnybtuose
• Maitinimas: 230 VAC
• Mažas energijos suvartojimas budėjimo režimu: 0,3 W
• Ryšio protokolas: Z-Wave 800
• Z-Wave dažnis: 868,4 MHz (ES)
• Diapazonas: iki 40 metrų pastato viduje (sienos gali būti sumažintos plokštėmis)
• SmartStart: TAIP
• S2 šifravimas: TAIP
• Z-Wave kartotuvo funkcija: TAIP
• Belaidžio programinės įrangos atnaujinimas (OTA): TAIP
• Darbinė temperatūra: -20 - +40 °C
• Dydis: 37 x 42 x 16 mm
• Svoris: 37g


Montavimo parinktys:

• Paprastai telpa į standartinio dydžio montavimo dėžutę, tačiau rekomenduojama montuoti įleidžiamą dėžutę, kad būtų pagreitintas modulio montavimo laikas.
• DIN bėgelio adapteris (atskiras gaminys) gali būti naudojamas montuoti ant skrybėlių bėgelių, in-line.

„Shelly Wave i4“ veikimui reikalingas nuolatinis 110–240 V kintamosios srovės maitinimo šaltinis.

Keturi jungiklių įėjimai tikisi tos pačios įtampos:

• ir jaučia, ar jungiklis įjungtas, ar išjungtas,
• arba, jei nenaudojamas jungikliui, jis nustato, ar grandinėje yra srovė.


„Wave i4“ yra suderinamas su nauja „Shelly“ šviesos jungiklių šeima su keturių mygtukų „scenos valdymo“ jungikliu, kurį galima spustelėti užpakalinėje dalyje, kad būtų galima lengvai sukurti komandas, skirtas valdyti kitus įrenginius (grupinius arba pagal sceną) jūsų „Shelly“ sistemoje.

(Keturių mygtukų sieninis jungiklis nėra įtrauktas į „Shelly Wave i4“, tačiau jį galima įsigyti kaip atskirą gaminį.)

Kaip ir kitoms išmaniosioms relėms, šiam darbui reikalingas ne tik fazinis, bet ir nulinis laidas
