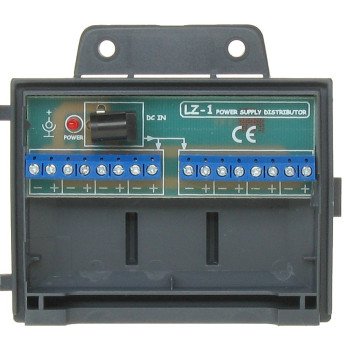

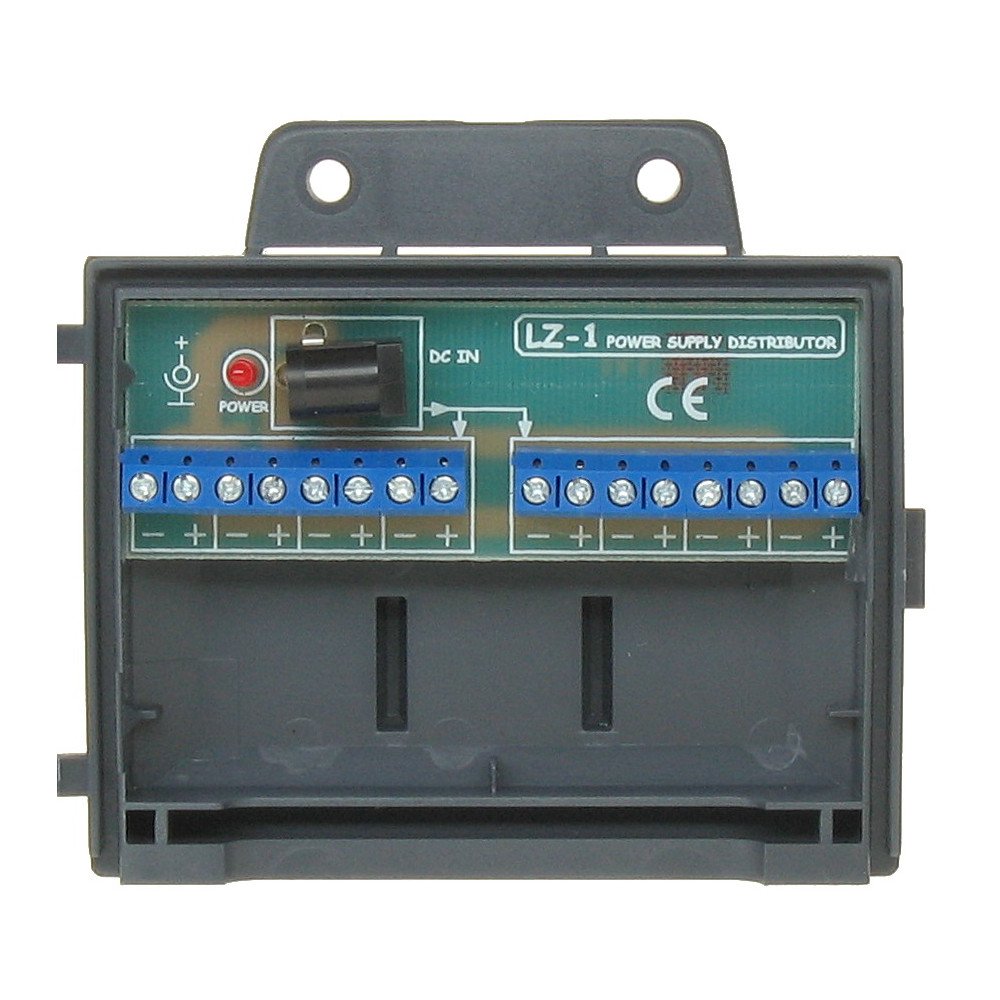

LZ-1/PLUG

Устройство идеально подходит для подключения источника питания со штекером 2,1/5,5 мм к кабелям YAP75, питающим камеры. Кабель видеонаблюдения ЯП75-0,59/3,7+2х0,5 имеет 2 провода сечением 0,5 мм2 каждый. Теоретическое сопротивление составляет 3,4 Ом/100 м. Производитель кабеля указывает сопротивление 5,5 Ом/100 м. Подключив камеру к напряжению 12 В с помощью кабеля YAP75 и допустив падение напряжения до 11 В, мощность можно будет передавать на расстояния, указанные ниже.

• для 250 мА, потребляемого камерой, напряжение упадет до 11 В через 58 метров.
• для 750 мА, потребляемого камерой с термостатом, напряжение упадет до 11 В через 28 метров.

Это максимальные расстояния, на которых мы можем питать камеры 12В по кабелю ЯП-75-0,59/3,7+2х0,5. Корпус позволяет крепить его с помощью винтов или зажима к мачте или стене (зажим и винты в комплект не входят). Если имеется более 8 приемников, вы можете подключить их параллельно к одному терминалу.

Технические параметры:

• Количество силовых выходов: 8 (2 клеммные колодки)
• Количество входов питания: 1 розетка 5,5/2,1
• Максимальное напряжение питания: 0–24 В (обычно 12 В) постоянного тока.
• Максимальный ток питания: 4 А
• Темп. эксплуатация/относительная влажность: -50..+55 С/
• Размеры (ширина х высота х толщина) 116x90x36 мм.
• Вес: 86 г
