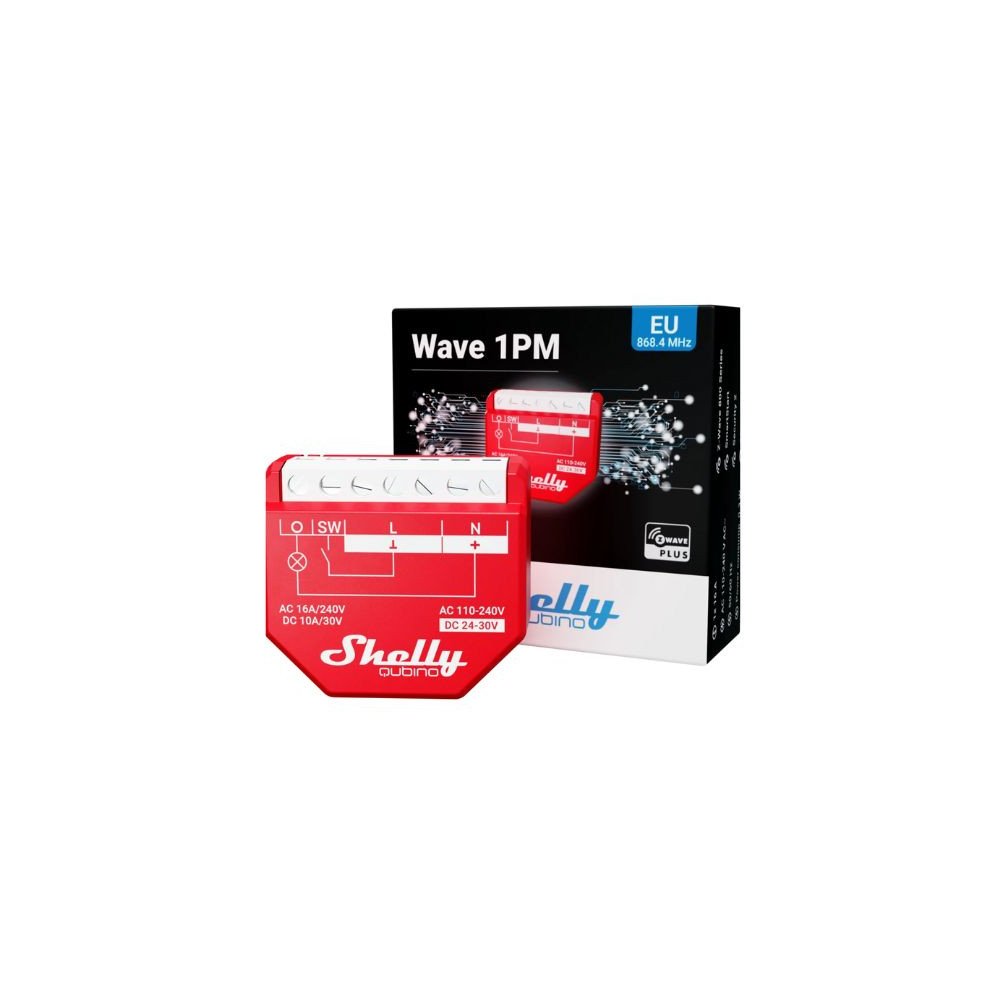

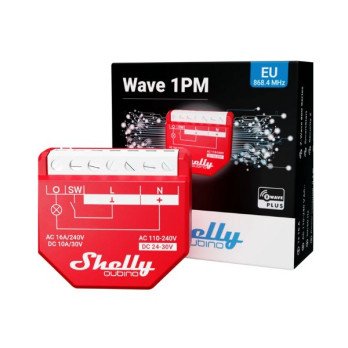

Shelly Qubino Wave 1PM ismanioji rele su 1 grupes galios matuokliu su Z-Wave protokolu

„Shelly Wave 1PM“ yra 230 V kintamosios srovės išmaniosios relės modulis su galios matuokliu, priklausantis „Shelly Wave“ produktų šeimai, kuris ryšiui naudoja Z-Wave protokolą (868,42 MHz Europoje). Kadangi Z-Wave yra išmaniųjų namų protokolas, jis specialiai sukurtas bendravimui tarp išmaniųjų įrenginių. Dėl subgigahercinio dažnio signalo sklidimas yra geras, o Z-Wave MESH tinklo topologijos dėka įrenginiai, esantys toli nuo centrinio bloko, gali tinkamai bendrauti (nuolatinio maitinimo įtaisai veikia kaip signalų relės). Kad Z-Wave įrenginiai veiktų, reikia Z-Wave Hub arba USB koordinatoriaus (pavyzdžiui, prijungto prie mini kompiuterio). Z-Wave protokolas naudoja vieningą komunikacijos komandų klasę, todėl tūkstančiai produktų iš šimtų skirtingų prekių ženklų yra suderinami vienas su kitu, o Z-Wave sistemos įrenginiai gali veikti kartu kaip tinklas. Z-Wawe tinkle gali būti iki 232 įrenginių. Papildomas Z-Wave protokolo pranašumas yra tai, kad jis palaiko asociacijų grupes, kurios leidžia sukurti tiesiogines asociacijas tarp atskirų tinklo įrenginių. Papildomas „Z-Wave“ įrenginių privalumas yra tas, kad juos galima konfigūruoti naudojant daugybę parametrų protokolo lygiu, kad būtų galima pritaikyti konkretiems poreikiams.

Shelly Wave 1 yra išmaniosios relės modulis, kuris gali būti maitinamas iš DC 24-30V DC arba 230V AC ir perjungia išėjimo gnybtą į maitinimo šaltiniui naudojamą įtampą. Modulis taip pat apsaugotas nuo perkaitimo ir perkrovos, užtikrinant saugų veikimą net mažose erdvėse su sieniniais lizdais.

Poravimas:
modulis turi "S" mygtuką, kuris yra funkcinis mygtukas. Šis mygtukas naudojamas poravimosi, atjungimo ir gamyklinių parametrų atkūrimo procesams pradėti. Šios funkcijos pasiekiamos ribotą laiką po maitinimo įjungimo.

Susiejimas / pašalinimas / gamyklinių parametrų atkūrimas:
Paspauskite ir palaikykite „S“ mygtuką, kad susietumėte, kol būsenos šviesos diodas taps mėlynas. Tada dar kartą paspauskite „S“ mygtuką (min. 2 sekundes), kad pradėtumėte susiejimo / atsiejimo būseną.

Rekomenduojami ir išbandyti „Shelly Qubino Wave“ įrenginių šliuzai:

• Namų asistentas
• Namų centras 3
• Jeedom
• Jaukus
• Protingi dalykai
• vyrą

Specifikacijos:

- Išėjimas: 110-230 VAC / 24-30 VDC
- Maksimali srovė: 230V AC 16A (su varžine apkrova),
30V DC 10A (su varžine apkrova)
- Mažas energijos suvartojimas budėjimo režimu: 0,3 W.
- Ryšio protokolas: Z-Wave 800
- Z-Wave dažnis: 868,4 MHz (ES)
- Diapazonas: iki 40 m pastato viduje (sienos gali būti sumažintos plokštėmis)
- Energijos suvartojimo matavimas: TAIP
- SmartStart: TAIP
- S2 šifravimas: TAIP
- Z-Wave kartotuvo funkcija: TAIP
- Belaidžio programinės įrangos atnaujinimas (OTA): TAIP
- Darbinė temperatūra: -20 - +40 °C
- Dydis: 37 x 42 x 16 mm
- Svoris: 37g

Montavimo parinktys:

- Paprastai telpa į standartinio dydžio montavimo dėžutę, tačiau rekomenduojama montuoti įleidžiamą dėžę, kad būtų pagreitintas modulio montavimo laikas
- DIN bėgelio adapteris (atskiras gaminys) gali būti naudojamas montuoti ant skrybėlių bėgelių, in-line.

Kaip ir kitoms išmaniosioms relėms, šiai reikia ne tik fazinio, bet ir nulinio laido.
