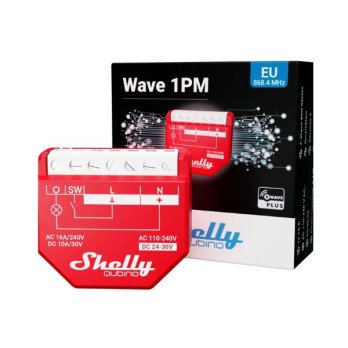

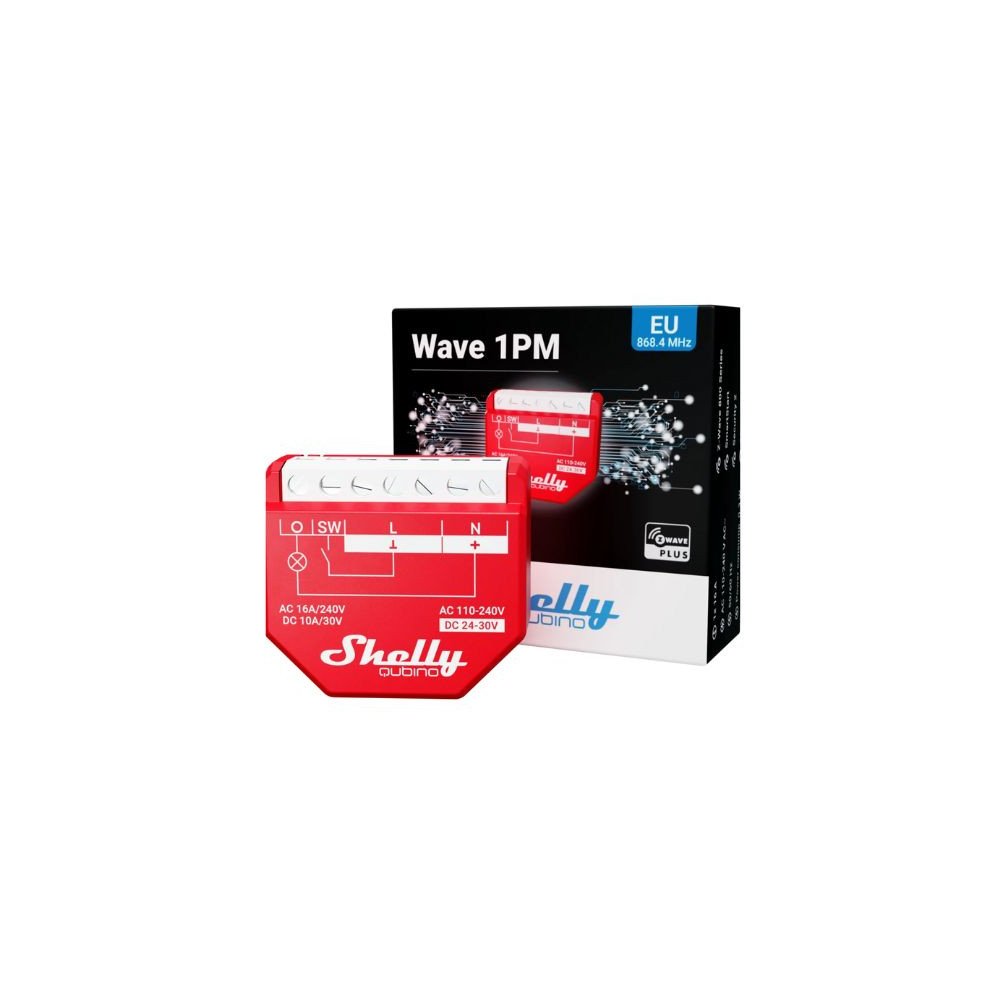

Shelly Qubino Wave 1PM-alyrele, 1-osainen, tehomittari, Z-Wave-protokollalla

Shelly Wave 1PM on 230 V AC -sähkökäyttöinen älyrelemoduuli tehomittarilla, osa Shelly Wave -tuoteperhettä, joka käyttää viestintään Z-Wave-protokollaa (868,42 MHz Euroopassa). Koska Z-Wave on älykkään kodin protokolla, se on suunniteltu erityisesti älylaitteiden väliseen viestintään. Subgigahertsin taajuuden ansiosta signaalin eteneminen on hyvä ja Z-Wave MESH -verkkotopologian ansiosta keskusyksiköstä kaukana olevat laitteet voivat kommunikoida kunnolla (jatkuvan virransyötön alla olevat laitteet toimivat signaalireleinä). Z-Wave-laitteet tarvitsevat Z-Wave Hubin tai USB-koordinaattorin (kytkettynä esimerkiksi miniPC:hen) toimiakseen. Z-Wave-protokolla käyttää yhtenäistä viestintäkomentoluokkaa, joten tuhannet tuotteet sadoilta eri merkeiltä ovat yhteensopivia keskenään ja Z-Wave-järjestelmän laitteet voivat toimia yhdessä verkkona. Z-Wawe-verkko voi sisältää enintään 232 laitetta. Z-Wave-protokollan lisäetuna on, että se tukee assosiaatioryhmiä, jotka mahdollistavat suorien assosiaatioiden luomisen verkon yksittäisten laitteiden välille. Z-Wave-laitteiden lisäetu on, että ne voidaan konfiguroida useilla protokollatason parametreilla, jotta ne voidaan räätälöidä vastaamaan kaikkein erityisimpiä tarpeita.

Shelly Wave 1 on älyrelemoduuli, joka saa virran DC 24-30V DC tai 230V AC ja kytkee lähtöliittimen virransyötössä käytettävään jännitteeseen. Moduuli on myös suojattu ylikuumenemiselta ja ylikuormitukselta, mikä varmistaa turvallisen toiminnan pienissäkin paikoissa, joissa on pistorasia.

Pariliitos:
moduulissa on "S"-painike, joka on toimintopainike. Tätä painiketta käytetään yhdistämisen, parituksen purkamisen ja tehdasasetusten palautuksen käynnistämiseen. Nämä toiminnot ovat käytettävissä rajoitetun ajan käynnistyksen jälkeen.

Pariliitos/poisto/tehdasasetusten palautus:
Pidä "S"-painiketta painettuna muodostaaksesi laiteparin, kunnes tilan merkkivalo muuttuu siniseksi. Paina sitten suoraan "S"-painiketta uudelleen (min 2 sekuntia) käynnistääksesi pariliitoksen/parin purkamisen.

Suositellut ja testatut yhdyskäytävät Shelly Qubino Wave -laitteille:

• Kotiavustaja
• Kotikeskus 3
• Jeedom
• Kodikas
• Älykkäitä asioita
• ukko

Tekniset tiedot:

- Lähtö: 110-230 VAC / 24-30 VDC
- Maksimivirta: 230V AC 16A (resistiivisellä kuormalla),
30V DC 10A (resistiivisellä kuormalla)
- Alhainen valmiustilan virrankulutus: 0,3 W.
- Tiedonsiirtoprotokolla: Z-Wave 800
- Z-Wave-taajuus: 868,4 MHz (EU)
- Kantama: jopa 40 m rakennuksen sisällä (seiniä voidaan pienentää laatoilla)
- Virrankulutuksen mittaus: KYLLÄ
- SmartStart: KYLLÄ
- S2-salaus: KYLLÄ
- Z-Wave-toistintoiminto: KYLLÄ
- Langaton laiteohjelmistopäivitys (OTA): KYLLÄ
- Käyttölämpötila: -20 - +40 °C
- Koko: 37 x 42 x 16 mm
- Paino: 37g

Asennusvaihtoehdot:

- Sopii tyypillisesti vakiokokoiseen asennuslaatikkoon, mutta upotettu asennuslaatikko on suositeltavaa nopeuttaa moduulin asennusaikaa
- DIN-kiskoadapteri (erillinen tuote) voidaan asentaa hattukiskoihin, in-line.

Kuten muutkin älyreleet, tämä vaatii vaihejohdon lisäksi myös nollajohtimen.
