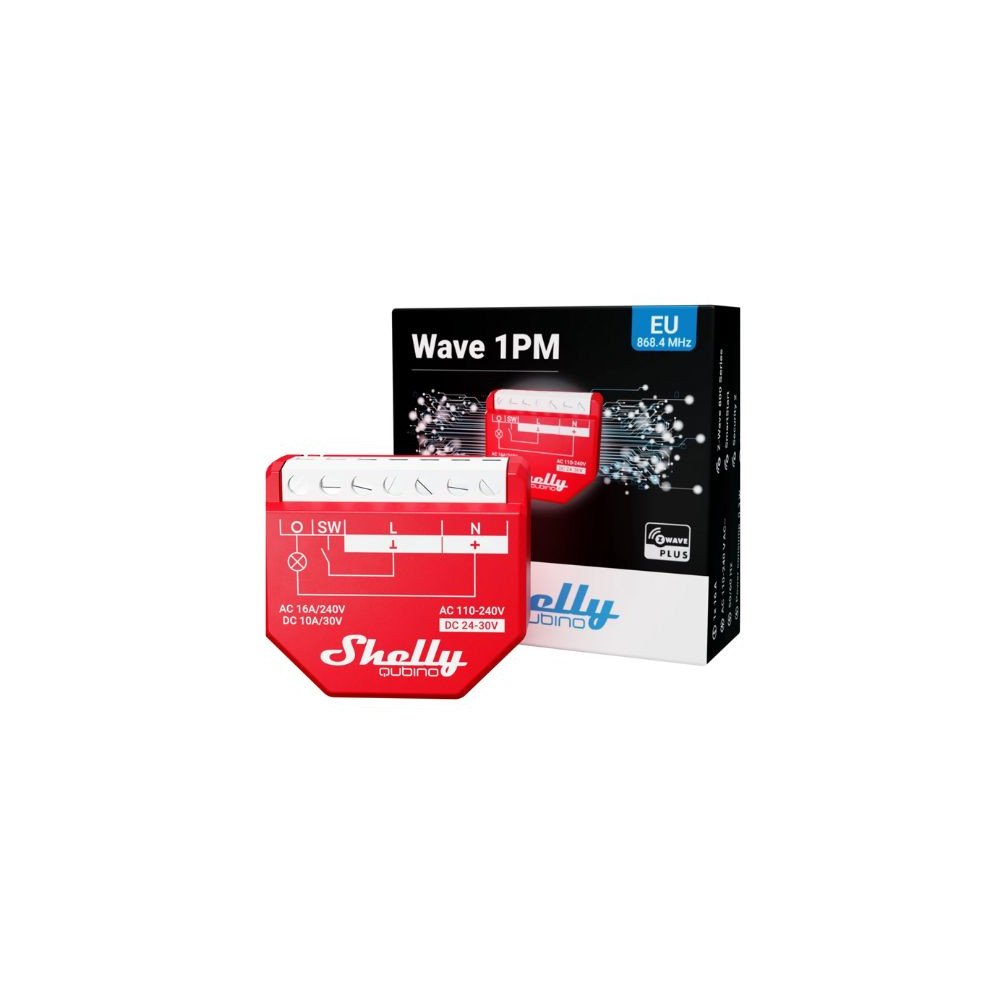

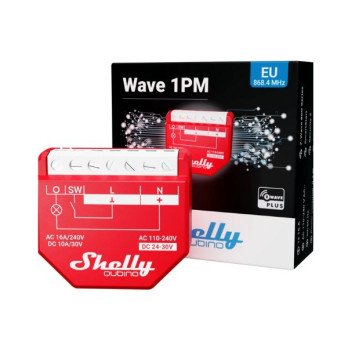

Shelly Qubino Wave 1PM nutirelee 1-ruhmalise voimsusmooturiga, Z-Wave protokolliga

Shelly Wave 1PM on 230 V vahelduvvoolu toitega nutireleemoodul koos võimsusmõõturiga, osa Shelly Wave'i tooteperest, mis kasutab sidepidamiseks Z-Wave'i protokolli (868,42 MHz Euroopas). Kuna Z-Wave on targa kodu protokoll, on see loodud spetsiaalselt nutiseadmete vaheliseks suhtluseks. Tänu alamgigahertsilisele sagedusele on signaali levik hea ja tänu Z-Wave MESH võrgutopoloogiale saavad keskseadmest kaugel asuvad seadmed korralikult suhelda (pideva toite all olevad seadmed toimivad signaalireleedena). Z-Wave'i seadmed vajavad töötamiseks Z-Wave Hubi või USB-koordinaatorit (ühendatud näiteks miniPC-ga). Z-Wave'i protokoll kasutab ühtset sidekäskluste klassi, nii et tuhanded tooted sadadelt erinevatelt kaubamärkidelt ühilduvad üksteisega ning Z-Wave'i süsteemis olevad seadmed saavad võrguna koos töötada. Z-Wawe võrk võib sisaldada kuni 232 seadet. Z-Wave protokolli lisaeelis on see, et see toetab assotsiatsioonigruppe, mis võimaldavad luua otseühendusi võrgu üksikute seadmete vahel. Z-Wave seadmete täiendav eelis on see, et neid saab konfigureerida mitmete parameetritega protokolli tasemel, nii et neid saab kohandada vastavalt kõige spetsiifilisematele vajadustele.

Shelly Wave 1 on nutirelee moodul, mida saab toita alalisvoolust 24-30V DC või 230V AC ja mis lülitab väljundklemmi toiteallikaks kasutatavale pingele. Moodul on kaitstud ka ülekuumenemise ja ülekoormuse eest, tagades ohutu töö ka väikestes seinakontaktidega ruumides.

Sidumine:
moodulil on nupp "S", mis on funktsiooninupp. Seda nuppu kasutatakse paaritamise, paarituse tühistamise ja tehase lähtestamise protsesside käivitamiseks. Need funktsioonid on pärast sisselülitamist saadaval piiratud aja jooksul.

Sidumine/eemaldamine/tehaseseadetele lähtestamine:
Sidumiseks vajutage ja hoidke all nuppu "S", kuni oleku LED muutub siniseks. Seejärel vajutage uuesti otse nuppu "S" (min 2 sekundit), et käivitada sidumis-/lahutusoleku.

Soovitatavad ja testitud lüüsid Shelly Qubino Wave'i seadmete jaoks:

• Koduassistent
• Kodukeskus 3
• Jeedom
• Kodune
• Targad asjad
• mees

Tehnilised andmed:

- Väljund:110-230 VAC / 24-30 VDC
- Maksimaalne vool: 230 V AC 16A (takistuskoormusega),
30V DC 10A (takistusliku koormusega)
- Madal ooterežiimi energiatarve: 0,3 W.
- Sideprotokoll: Z-Wave 800
- Z-Wave sagedus: 868,4 MHz (EL)
- ulatus: kuni 40 m hoone sees (seinu võib vähendada plaatidega)
- Energiatarbimise mõõtmine: JAH
- SmartStart: JAH
- S2 krüptimine: JAH
- Z-Wave repiiteri funktsioon: JAH
- Traadita püsivara värskendus (OTA): JAH
- Töötemperatuur: -20 - +40 °C
- Mõõdud: 37 x 42 x 16 mm
- Kaal: 37 g

Paigaldusvõimalused:

- Sobib tavaliselt standardsuuruses paigalduskasti, kuid mooduli paigaldusaja kiirendamiseks on soovitatav kasutada süvistatud paigalduskarpi
- DIN-siiniga adapterit (eraldi toode) saab kasutada kübarasiinidele kinnitamiseks, in-line.

Nagu teisedki nutireleed, nõuab see mitte ainult faasijuhet, vaid ka nulljuhet.
