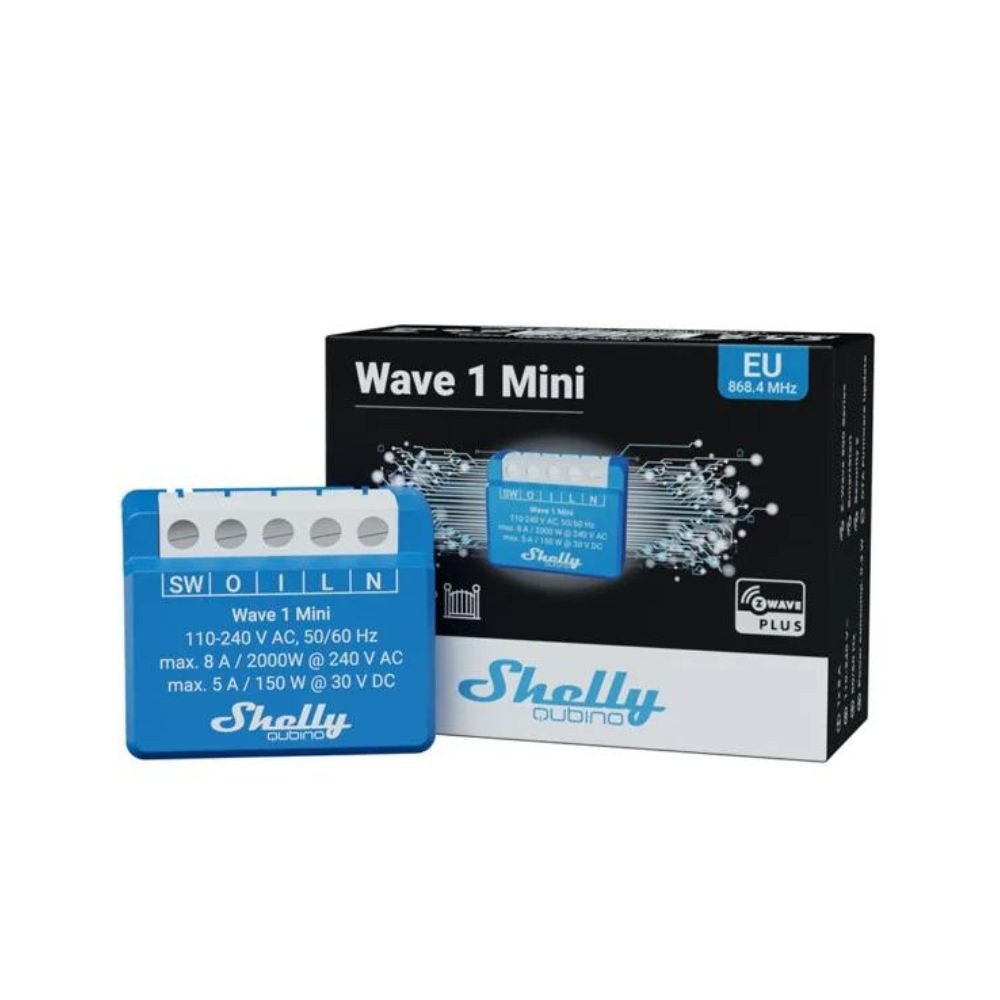

Shelly Qubino Wave 1 MINI ismanioji rele su 1 grupe, su Z-Wave protokolu

„Shelly Qubino Wave 1 Mini Smart Relay Module“ yra „Shelly Wave“ produktų šeimos dalis, komunikacijai naudojamas Z-Wave protokolas (868,42 MHz Europoje). Kaip išmaniųjų namų protokolas, Z-Wave yra specialiai sukurtas bendravimui tarp išmaniųjų įrenginių. Subgigahercinis dažnis užtikrina tinkamą signalo sklidimą, o Z-Wave MESH tinklo topologija leidžia įrenginiams, esantiems toliau nuo centrinio bloko, efektyviai bendrauti (nuolat maitinami įrenginiai veikia kaip signalo kartotuvai). Kad Z-Wave įrenginiai veiktų, reikalingas Z-Wave Hub arba USB koordinatorius (kuris gali būti prijungtas prie mini kompiuterio). „Z-Wave“ protokole naudojamos standartizuotos komandų klasės, todėl jis yra suderinamas su tūkstančiais įvairių prekių ženklų produktų, kurių viename tinkle yra iki 232 įrenginių. „Z-Wave“ taip pat palaiko asociacijų grupes, leidžiančias tiesiogiai sujungti įrenginius tinkle. Daugybė parametrų gali būti pritaikyti protokolo lygiu, kad atitiktų sudėtingus vartotojo poreikius.

„Shelly Wave 1 Mini Smart Relay Module“ veikia esant 230 V kintamajai įtampai. Nepaisant kintamosios srovės maitinimo šaltinio, jo išvesties gnybtuose yra sauso kontakto perjungimas. Be sauso kontakto valdymo, modulis gali perjungti iki 240 V kintamosios srovės esant 8 A arba 30 V DC prie 5 A. Jame yra apsauga nuo perkaitimo, užtikrinanti saugų veikimą net ir kompaktiškuose sieniniuose lizduose. Visų pirma rekomenduojama kontaktiniam valdymui, jei naudojamas įtampos valdymui, atsižvelkite į maksimalias srovės ribas ir valdomų prietaisų reaktyviąją galią bei įsijungimo srovę. Nerekomenduojama montuoti už elektros lizdų; vietoj to naudokite Shelly Wave 1 arba Shelly Wave 1 PM modelius.

Poravimo instrukcijos:

• Modulis turi "S" mygtuką, funkcinį mygtuką.
• Norėdami susieti, pašalinti arba atkurti gamyklinius parametrus, įjungę įrenginį naudokite mygtuką „S“.
• Norėdami susieti, paspauskite ir palaikykite mygtuką „S“, kol būsenos šviesos diodas taps mėlynas. Kitas ilgas paspaudimas (mažiausiai 2 sekundes) inicijuoja susiejimą / pašalinimą.

Išbandyti Z-Wave šakotuvai:

• Namų asistentas
• Namų centras 3
• Jeedom
• Jaukus
• SmartThings
• vyrą

Specifikacijos:

• Maitinimo šaltinis: 240 VAC
• Išvestis: sausas kontaktas
• Didžiausia srovė: 230 VAC 8A (varžinė apkrova), 30 VDC 5A (varžinė apkrova)
• Energijos suvartojimas budėjimo režimu: 0,3 W
• Ryšio protokolas: Z-Wave 800
• Z bangos dažnis: 868,4 MHz (ES)
• Diapazonas: Iki 40 metrų patalpose (sienos ir grindys gali sumažinti atstumą)
• SmartStart: Taip
• S2 šifravimas: Taip
• Z-Wave kartotuvo funkcija: Taip
• Programinės aparatinės įrangos atnaujinimai belaidžiu būdu: Taip
• Darbinė temperatūra: -20 iki +40 °C
• Matmenys: 29 x 35 x 16 mm
• Svoris: 29g

Montavimas:

• Tinka standartinio dydžio montavimo dėžutėse, tačiau norint pagreitinti montavimą, rekomenduojamos gilios montavimo dėžutės.
• Galima montuoti ant DIN bėgelio su adapteriu (parduodamas atskirai).

Pastaba: Kaip ir kitoms išmaniosioms relėms, šiam moduliui veikti reikia ir fazinių, ir nulinių laidų.
