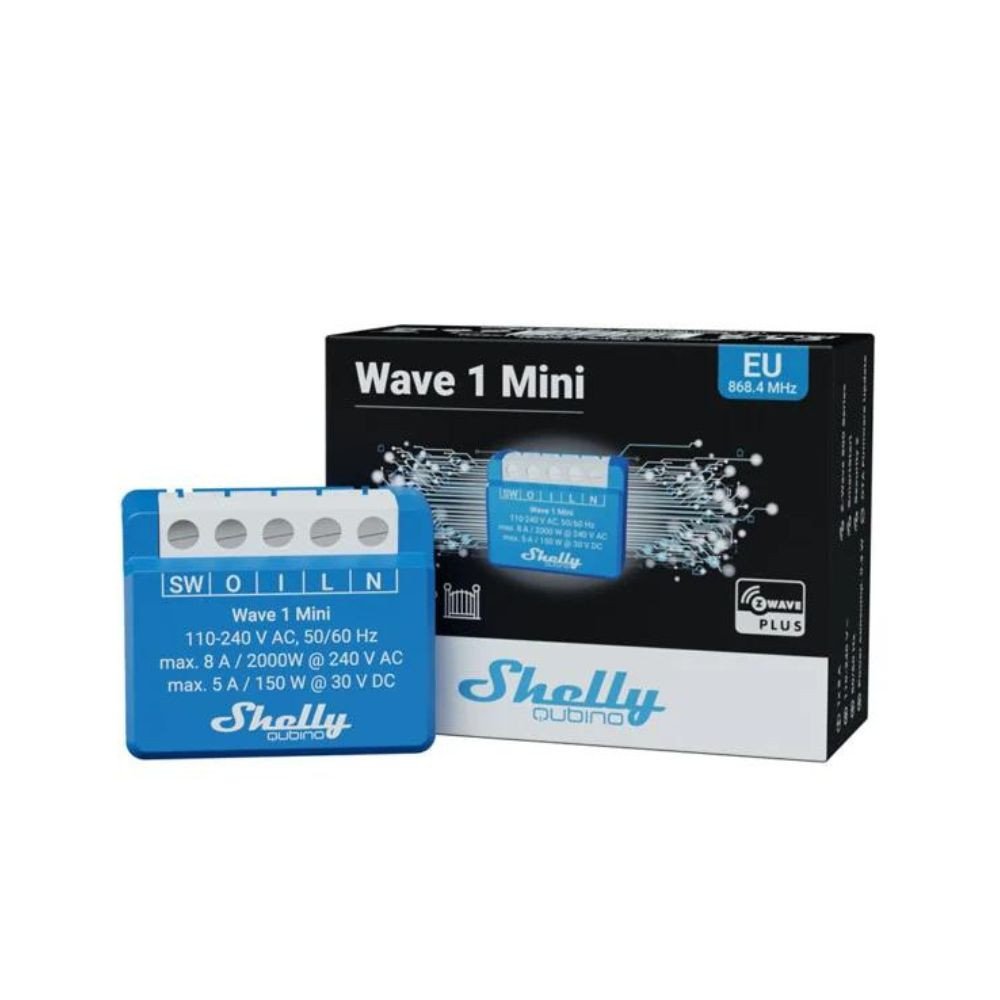

Shelly Qubino Wave 1 MINI -alyrele 1-ryhmalla, Z-Wave-protokollalla

Shelly Qubino Wave 1 Mini Smart Relay Module on osa Shelly Wave -tuoteperhettä, joka hyödyntää viestinnässä Z-Wave-protokollaa (868,42 MHz Euroopassa). Älykkään kodin protokollana Z-Wave on suunniteltu erityisesti älylaitteiden väliseen viestintään. Aligigahertsin taajuus varmistaa riittävän signaalin etenemisen, ja Z-Wave MESH -verkkotopologia mahdollistaa keskusyksiköstä kauempana olevien laitteiden tehokkaan viestinnän (jatkuvaa virtaa käyttävät laitteet toimivat signaalin toistimina). Z-Wave-laitteet tarvitsevat Z-Wave Hubin tai USB-koordinaattorin (joka voidaan liittää mini-PC:hen). Z-Wave-protokolla käyttää standardoituja komentoluokkia, mikä tekee siitä yhteensopivan tuhansien eri merkkien tuotteiden kanssa jopa 232 laitteen kanssa yhdessä verkossa. Z-Wave tukee myös assosiaatioryhmiä, jotka mahdollistavat suorat linkit verkon sisällä olevien laitteiden välillä. Lukuisia parametreja voidaan mukauttaa protokollatasolla, mikä vastaa käyttäjien kehittyneitä tarpeita.

Shelly Wave 1 Mini Smart Relay Module toimii 230 V AC:lla. Huolimatta vaihtovirtalähteestä sen lähtöliittimissä on kuivakosketinkytkentä. Kuivakosketinohjauksen lisäksi moduuli voi kytkeä jopa 240 V AC 8A tai 30 V DC 5A. Se sisältää ylikuumenemissuojan, joka varmistaa turvallisen toiminnan jopa pienikokoisissa seinäpistorasioissa. Suositellaan ensisijaisesti kosketinohjaukseen, jos sitä käytetään jännitteen säätöön, huomioi maksimivirtarajat sekä ohjattujen laitteiden lois- ja käynnistysvirta. Sitä ei suositella asennettavaksi pistorasian taakse; käytä sen sijaan Shelly Wave 1- tai Shelly Wave 1 PM -malleja.

Pariliitosohjeet:

• Moduulissa on "S"-painike, toimintopainike.
• Pariliitoksen muodostamiseksi, poistamiseksi tai tehdasasetusten palauttamiseksi käytä S-painiketta laitteen virran kytkemisen jälkeen.
• Pidä "S"-painiketta painettuna, kunnes tilan merkkivalo muuttuu siniseksi pariliitoksen muodostamista varten. Toinen pitkä painallus (vähintään 2 sekuntia) käynnistää pariliitoksen/poiston.

Testatut Z-Wave-keskittimet:

• Kotiavustaja
• Kotikeskus 3
• Jeedom
• Kodikas
• SmartThings
• ukko

Tekniset tiedot:

• Virtalähde: 240 VAC
• Lähtö: Kuiva kosketus
• Maksimivirta: 230 VAC 8A (resistiivinen kuorma), 30 VDC 5A (resistiivinen kuorma)
• Valmiustilan virrankulutus: 0,3 W
• Viestintäprotokolla: Z-Wave 800
• Z-aaltotaajuus: 868,4 MHz (EU)
• Alue: Jopa 40 metriä sisätiloissa (seinät ja lattiat voivat vähentää kantamaa)
• SmartStart: Kyllä
• S2-salaus: Kyllä
• Z-Wave Repeater -toiminto: Kyllä
• Over-the-Air-laiteohjelmistopäivitykset: Kyllä
• Käyttölämpötila: -20 - +40 °C
• Mitat: 29 x 35 x 16 mm
• Paino: 29 g

Asennus:

• Sopii vakiokokoisiin asennuslaatikoihin, mutta syviä asennuslaatikoita suositellaan asennuksen nopeuttamiseksi.
• Voidaan asentaa DIN-kiskoon sovittimella (myydään erikseen).

Huom: Kuten muutkin älyreleet, tämä moduuli vaatii toimiakseen sekä vaihe- että nollajohdot.
