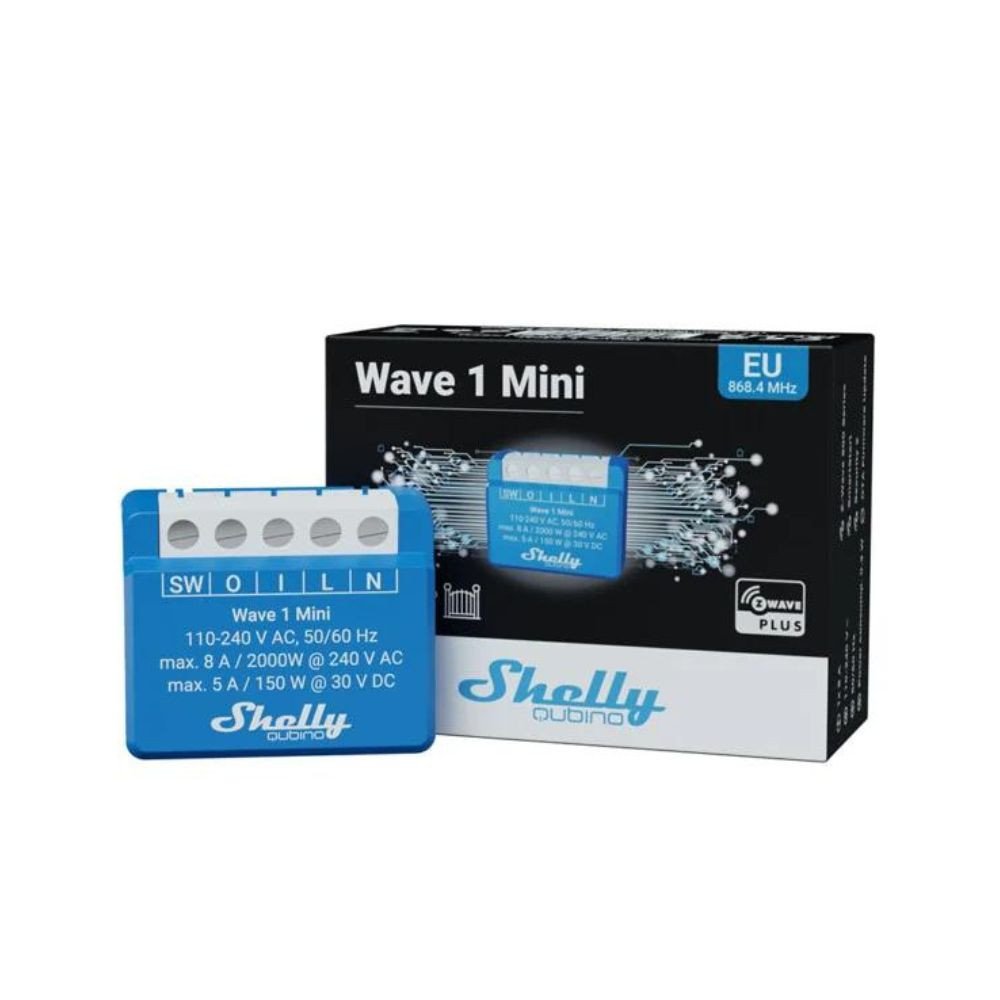

Shelly Qubino Wave 1 MINI nutirelee 1-ruhmaga, Z-Wave protokolliga

Shelly Qubino Wave 1 Mini Smart Relay Module on osa Shelly Wave'i tooteperest, mis kasutab sidepidamiseks Z-Wave'i protokolli (868,42 MHz Euroopas). Nutika kodu protokollina on Z-Wave loodud spetsiaalselt nutiseadmete vaheliseks suhtluseks. Alamgigahertsi sagedus tagab piisava signaali levimise ning Z-Wave MESH võrgutopoloogia võimaldab keskseadmest kaugemal asuvatel seadmetel tõhusalt suhelda (pideva toitega seadmed toimivad signaali kordajatena). Z-Wave'i seadmete töötamiseks on vaja Z-Wave'i jaoturit või USB-koordinaatorit (mida saab ühendada miniarvutiga). Z-Wave'i protokoll kasutab standardiseeritud käsuklasse, muutes selle ühilduvaks tuhandete erinevate kaubamärkide toodetega, kuni 232 seadmega ühes võrgus. Z-Wave toetab ka assotsieerimisrühmi, võimaldades võrgusiseseid seadmete vahel otseühendusi. Protokolli tasemel saab kohandada arvukalt parameetreid, mis vastavad kasutajate keerukatele vajadustele.

Shelly Wave 1 Mini Smart Relay Module töötab 230 V vahelduvvoolul. Vaatamata vahelduvvoolu toiteallikale on selle väljundklemmidel kuiva kontakti lülitamine. Lisaks kuiva kontakti juhtimisele saab moodul lülitada kuni 240 V vahelduvvoolu 8A või 30 V alalisvoolu 5A juures. See sisaldab ülekuumenemiskaitset, mis tagab ohutu töö isegi kompaktsetes seinakontaktides. Eelkõige soovitatav kontaktjuhtimiseks, kui seda kasutatakse pinge juhtimiseks, arvestage maksimaalseid voolupiiranguid ning juhitavate seadmete reaktiivvõimsust ja tõmbevoolu. Ei ole soovitatav paigaldada pistikupesade taha; selle asemel kasutage Shelly Wave 1 või Shelly Wave 1 PM mudeleid.

Sidumisjuhised:

• Moodulil on "S" nupp, funktsiooninupp.
• Sidumiseks, eemaldamiseks või tehaseseadetele lähtestamiseks kasutage pärast seadme sisselülitamist nuppu "S".
• Vajutage ja hoidke all nuppu "S", kuni oleku LED muutub sidumiseks siniseks. Veel üks pikk vajutus (vähemalt 2 sekundit) käivitab sidumise/eemaldamise.

Testitud Z-Wave jaoturid:

• Koduassistent
• Kodukeskus 3
• Jeedom
• Kodune
• SmartThings
• mees

Tehnilised andmed:

• Toiteallikas: 240 VAC
• Väljund: Kuiv kontakt
• Maksimaalne vool: 230 VAC 8A (takistuskoormus), 30 VDC 5A (takistuskoormus)
• Ooterežiimi energiatarve: 0,3 W
• Sideprotokoll: Z-Wave 800
• Z-laine sagedus: 868,4 MHz (EL)
• Vahemik: kuni 40 meetrit siseruumides (seinad ja põrandad võivad leviala vähendada)
• SmartStart: Jah
• S2 krüptimine: Jah
• Z-Wave repiiteri funktsioon: Jah
• Õhu kaudu püsivara värskendused: Jah
• Töötemperatuur: -20 kuni +40 °C
• Mõõtmed: 29 x 35 x 16 mm
• KaalKaal: 29 g

Paigaldamine:

• Sobib standardmõõdus paigalduskarpidesse, kuid paigaldamise kiirendamiseks on soovitatav kasutada sügavaid paigalduskarpe.
• Võimalik paigaldada DIN siinile adapteriga (müüakse eraldi).

Märkus: Sarnaselt teistele nutireleedele vajab see moodul tööks nii faasi- kui nulljuhtmeid.
