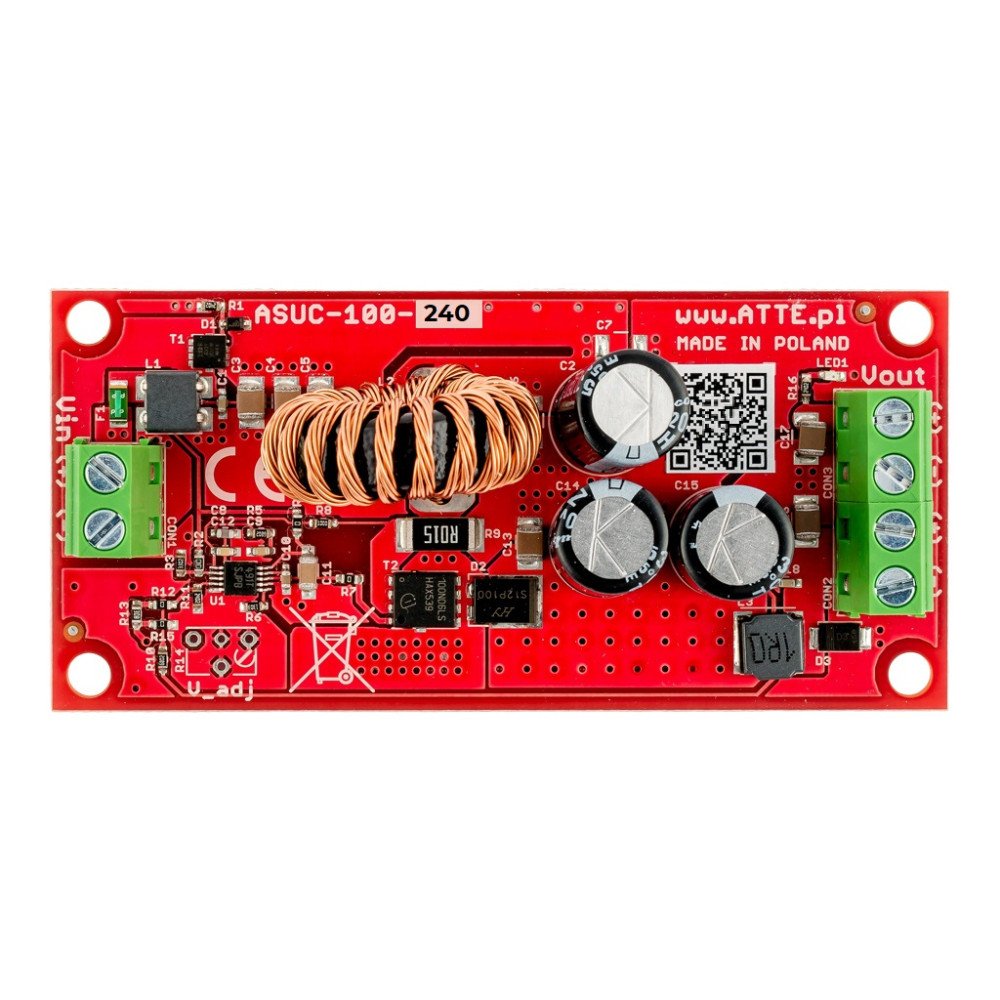

DC/DC muundur ATTE ASUC-100-AD0-OF

DC/DC muundur, pingevõimendus, Vin 10V...30VDC, Vout 12...48VDC, Pout 100W, sisseehitatud moodul, tüüp ASUC-100-AD0-OF

PÕHIOMADUSED:

• lai toitepinge vahemik
• väljundpinge täpse reguleerimise võimalus laias vahemikus
• seadme madal kuumutamine tänu muunduri kõrgele efektiivsusele
• suur väljundvõimsus väikeste mooduli mõõtmetega
• vastupidavus toitepinge vastupidisele polaarsusele

ASUC-1000-AD0-OFon suure tõhususega isoleerimata DC/DC muundur, mis suurendab pinget. Muundur võimaldab töötada laias sisendpinge vahemikus ja sellel on täpne väljundpinge reguleerimine. Tüüpiline mm-mooduli rakendus on PoE48 VDC toitepinge genereerimine 12 VDC või 24 VDC puhvertoiteallikast.

OF (Open Frame) ehitusvõimaldab seadet paigaldada igasse korpusesse, kuid kõige mugavam paigaldusviis on selleks ettenähtud ABOX-seeria korpused ja paigaldusplaadid, mis on varustatud süsteemiavadega 10,8 mm sammuga. See ühildub sisseehitatud moodulite kinnitusavade vahedega. Süsteemilahendus võimaldab valitud seadmete vertikaalset või horisontaalset paigaldamist korpuse või kinnitusplaadi perforeeritud ossa. TEHNILISED ANDMED:

Väljundpinge	12...48 VDC
Väljundvõimsus	120W @24V, 80W @12V
Tõhusus	93% @Vin=12V, Pout=80W
Sisendpinge vahemik	10...30 VDC
Konverteri tühivool	27mA @12V
Töö signalisatsioon	LED1 - väljundpinge olemasolu
Korpuse projekteerimine	Puudub – sisseehitatud moodul
Paigaldamine	Kinnitatavad vahetihvtid, kinnitusavad 10,8 mm sammuga
Töötemperatuuri vahemik	-20...+40°C
Mõõtmed	40 x 83 x 27 mm
Kaalud	0,036 kg
