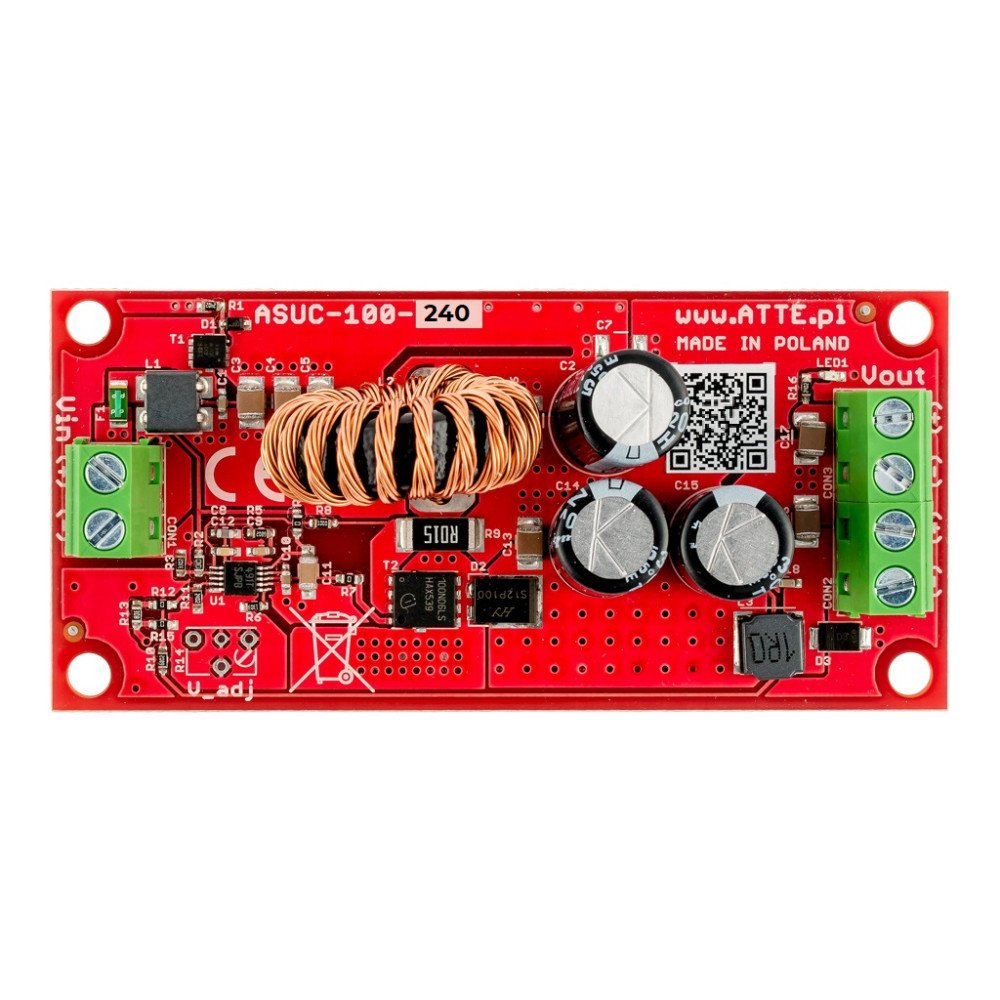

DC/DC keitiklis ATTE ASUC-100-AD0-OF

DC/DC keitiklis, įtampos didinimas, Vin 10V...30VDC, Vout 12...48VDC, Pout 100W, įmontuotas modulis, tipas ASUC-100-AD0-OF

PAGRINDINĖS SAVYBĖS:

• platus maitinimo įtampos diapazonas
• galimybė tiksliai reguliuoti išėjimo įtampą plačiame diapazone
• mažas prietaiso šildymas dėl didelio keitiklio efektyvumo
• didelė išėjimo galia su mažais modulio matmenimis
• atsparumas atvirkštiniam maitinimo įtampos poliškumui

ASUC-1000-AD0-OFyra didelio efektyvumo, neizoliuotas DC/DC keitiklis, didinantis įtampą. Keitiklis leidžia veikti esant įvairiai įėjimo įtampai ir turi tikslų išėjimo įtampos reguliavimą. Tipiškas mmmodulio pritaikymas yra generuoti PoE48 VDC maitinimo įtampą iš 12 VDC arba 24 VDC iš buferinio maitinimo šaltinio.

OF (Open Frame) konstrukcijaleidžia įrenginį montuoti į bet kokį korpusą, tačiau patogiausias montavimo būdas yra tam skirti ABOX serijos korpusai ir montavimo plokštės su sisteminėmis angomis 10,8 mm žingsniu. Jis suderinamas su įmontuotų modulių montavimo angų atstumais. Sisteminis sprendimas leidžia vertikaliai arba horizontaliai sumontuoti pasirinktus įrenginius bet kurioje perforuotoje korpuso dalyje ar montavimo plokštėje. TECHNINIAI DUOMENYS:

Išėjimo įtampa	12...48 VDC
Išėjimo galia	120W @24V, 80W @12V
Efektyvumas	93% @Vin=12V, Pout=80W
Įėjimo įtampos diapazonas	10...30 VDC
Konverterio tuščiosios eigos srovė	27mA @ 12V
Darbo signalizacija	LED1 - išėjimo įtampos buvimas
Būsto dizainas	Nėra – įmontuotas modulis
Montavimas	Užsegami tarpiklio kaiščiai, tvirtinimo angos 10,8 mm žingsniu
Darbinės temperatūros diapazonas	-20...+40°C
Matmenys	40 x 83 x 27 mm
Svarstyklės	0,036 kg
