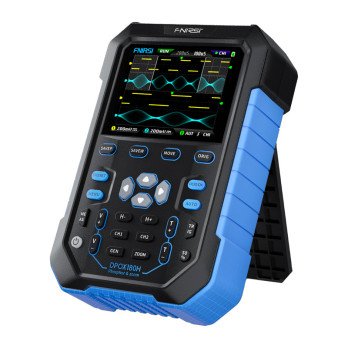

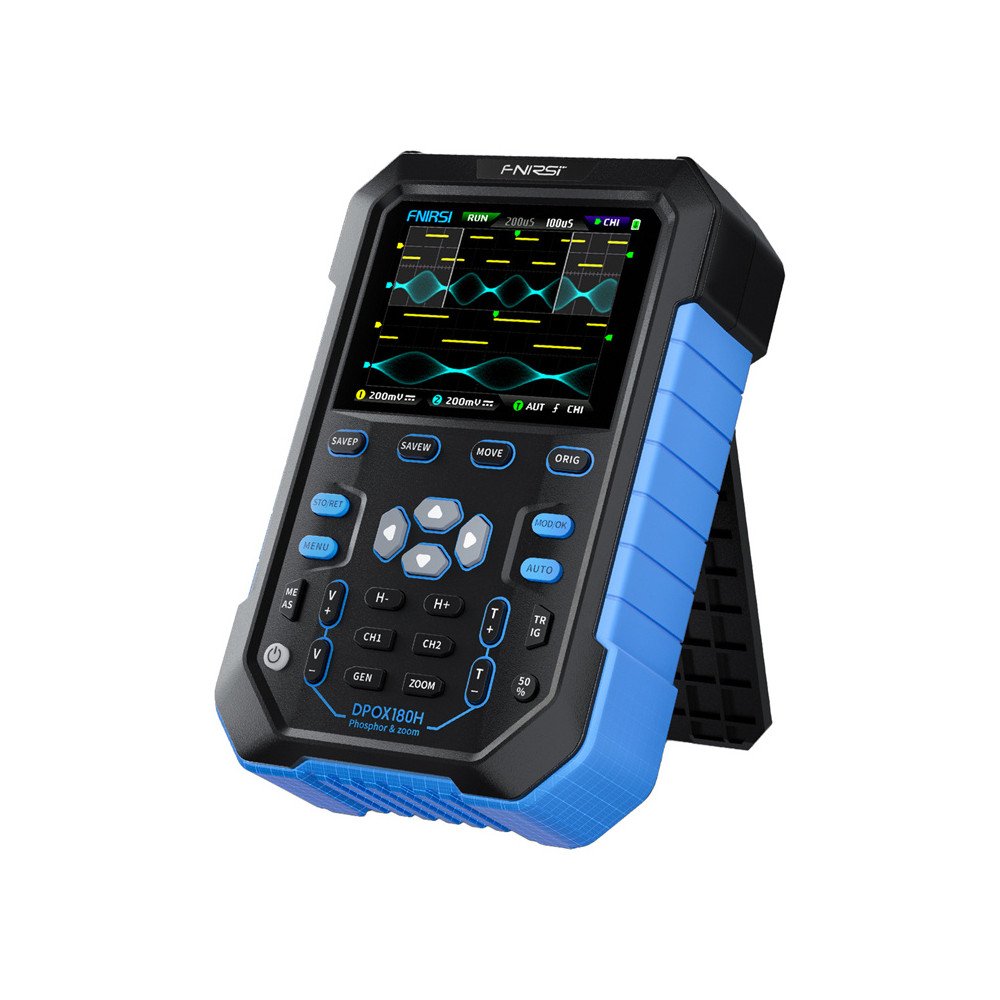

FNIRSI DPOX180H Ручной цифровой люминофорный осциллограф 2-в-1

FNIRSI DPOX180H — это портативный цифровой люминофорный осциллограф (DPO), который сочетает в себе двухканальный осциллограф с частотой 180 МГц, функциональный генератор DDS с частотой 20 МГц и расширенные функции анализа сигналов. Он спроектирован как компактный мобильный инструмент для сервисных, мастерских и лабораторных работ, предлагающий высокую функциональность в одном устройстве.

Полоса пропускания 180 МГц и скорость 500 MSPS – точность измерений

Осциллограф обеспечивает аналоговую полосу пропускания 180 МГц (-3 дБ) и скорость выборки в реальном времени до 500 MSPS (250 MSPS в двухканальном режиме). Это позволяет точно воспроизводить быстрые фронты, импульсы и высокочастотные сигналы, что имеет решающее значение при диагностике современных электронных систем.

Технология Digital Phosphor – больше информации в форме волны

Технология Digital Phosphor использует шкалу яркости и цветовую температуру для визуализации частоты сигнала. Это позволяет легко обнаружить джиттер, шум, нестабильность и редкие события, которые могут оставаться невидимыми в классических осциллографах.

50 000 осциллограмм/с – без мертвого времени

Высокая частота обновления 50 000 сигналов в секунду значительно сокращает время простоя сбора данных. Это позволяет эффективно улавливать кратковременные помехи и аномалии сигнала, что особенно важно при анализе импульсных источников питания и цифровых шин.

Аппаратное ограничение полосы пропускания 20 МГц и стабильный триггер.

Встроенный переключаемый аппаратный полосовой фильтр 20 МГц эффективно снижает шум и гармоники высокого порядка. В сочетании с обширной системой запуска (авто/нормальный/одиночный, по нарастающему и спадающему фронту) и адаптивной стабилизацией запуска он обеспечивает четкое и стабильное изображение сигнала.

Режим БПФ и XY – анализ частот и взаимосвязей

Функция БПФ обеспечивает быстрый и качественный предварительный просмотр частотного спектра тестируемого сигнала. Кроме того, режим X-Y с цифровым люминофором позволяет анализировать амплитудные и фазовые соотношения между двумя каналами, например, в виде фигур Лиссажу.

Режим масштабирования и прокрутки по времени

Осциллограф имеет временную развертку ZOOM в диапазоне 2×–1000×, что позволяет точно анализировать выбранные сегменты сигнала. Режим прокрутки позволяет непрерывно наблюдать за медленно меняющимися сигналами в реальном времени.

Генератор DDS 20 МГц и функция прерывания

Встроенный функциональный генератор DDS с частотой 20 МГц поддерживает 14 типов сигналов с регулировкой частоты с шагом 1 Гц. Уникальная функция прерывания выходного сигнала позволяет вырезать фрагмент измеренного сигнала и использовать его в качестве выходного сигнала генератора с возможностью сохранения до 500 пользовательских сигналов.

Хранение, просмотр и экспорт данных

Внутренняя память объемом 120 Мбит может хранить до 250 сигналов и 90 снимков экрана (BMP). Данные можно просматривать непосредственно на устройстве или экспортировать на компьютер через USB, а прошивку можно легко обновить.

Мобильность, безопасность и простота использования

Цветной IPS-экран с диагональю 2,8 дюйма (320×240) обеспечивает хорошую читаемость в любых условиях. Устройство оснащено автоматической настройкой одной кнопкой, курсорными измерениями, защитой входного напряжения до 400 В, литий-ионным аккумулятором емкостью 3000 мАч (примерно до 4 часов работы) и быстрой зарядкой 5 В/2 А. FNIRSI DPOX180H — универсальный и безопасный инструмент для инженеров-электронщиков, специалистов по обслуживанию, студентов и требовательные любители.
