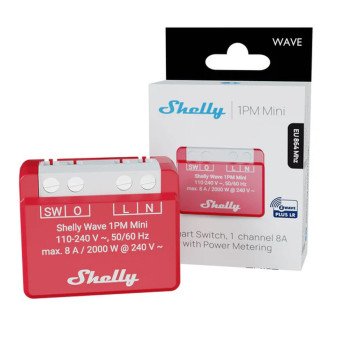

Shelly Wave 1PM MINI LR 1- Z-Wave

Shelly Wave 1 PM Mini — это интеллектуальный релейный модуль с контролем энергопотребления, входящий в семейство продуктов Shelly Wave, использующий протокол Z-Wave для связи (868,42 МГц в Европе). Протокол Z-Wave специально разработан для устройств умного дома и обеспечивает надежную связь между ними. Частота субгигагерца обеспечивает надежное распространение сигнала, а топология сети Z-Wave MESH позволяет устройствам, находящимся дальше от центрального блока, эффективно взаимодействовать, используя устройства с постоянным питанием в качестве повторителей.

Для работы устройств Z-Wave требуется Z-Wave Hub или USB-координатор (подключаемый к мини-ПК). Протокол Z-Wave использует стандартизированные классы команд (Command Class), что делает его совместимым с тысячами продуктов различных брендов. Сеть Z-Wave может включать до 232 устройств. Z-Wave также поддерживает группы ассоциаций, обеспечивая прямую связь между устройствами в сети. Многочисленные параметры могут быть настроены на уровне протокола в соответствии с потребностями сложных пользователей.

Протокол Z-Wave® – Обзор

Протокол Z-Wave® — это совместимая беспроводная радиочастотная технология связи, разработанная специально для управления, мониторинга и отчетности о состоянии в жилых и небольших коммерческих помещениях. Являясь проверенным и широко распространенным решением, Z-Wave® является лидером мирового рынка систем управления, предлагая доступные, надежные и простые в использовании «умные» продукты для всех аспектов повседневной жизни.

Функциональная совместимость всегда была ключевым элементом протокола Z-Wave® с такими функциями, как обратная совместимость, безопасность и надежность. Все устройства Z-Wave® могут работать в любой сети Z-Wave® вместе с другими устройствами, сертифицированными Z-Wave®, независимо от производителя или торговой марки. В сети любой узел, питающийся от сети, также действует как ретранслятор — независимо от поставщика, что еще больше повышает надежность сети.

Доступно более 4000 сертифицированных продуктов Z-Wave®, все они обратно и вперед совместимы в экосистеме Z-Wave®, при этом в настоящее время на рынке представлено более 100 миллионов устройств. Эта технология присутствует на рынке более 20 лет и предлагает надежные меры безопасности, которые сделают вашу домашнюю сеть умнее и безопаснее.

Ключевые особенности

• Источник питания: Работает от напряжения 230 В переменного тока.
• Выход: Включает 230 В переменного тока на выходных клеммах.
• Защита от перегрева и перегрузки: Обеспечивает безопасную работу в компактных настенных розетках.
• Идеально подходит для: Установка за выключателями для управления небольшими цепями освещения.
• Настраиваемые параметры: поддерживает расширенные параметры конфигурации.

Инструкции по сопряжению

• Модуль имеет кнопку «S» — функциональную кнопку для сопряжения, удаления и сброса настроек. После включения устройства нажмите и удерживайте кнопку «S», пока светодиод состояния не станет синим для сопряжения. Еще одно длительное нажатие (не менее 2 секунд) инициирует сопряжение/удаление.

Протестированные концентраторы Z-Wave

• Домашний помощник
• Домашний Центр 3
• Джидом
• Домашний
• СмартВещи
• муженек

Технические характеристики

• Выход: 110–230 В ПЕРЕМЕННОГО ТОКА
• Максимальный ток: 230 В переменного тока, 8 А (резистивная нагрузка)
• Энергопотребление в режиме ожидания: 0,3 ВТ
• Протокол связи: Z-Wave 800
• Частота Z-волны: 868,4 МГц (ЕС)
• Диапазон: До 40 метров в помещении (стены и полы могут уменьшить дальность действия)
• Энергетический мониторинг: Да
• СмартСтарт: Да
• S2-шифрование: Да
• Функция повторителя Z-Wave: Да
• Беспроводные обновления прошивки: Да
• Рабочая температура: от -20 до +40 °C
• Размеры: 29 х 35 х 16 мм
• Масса: 28 г

Установка

• Обычно помещается в монтажные коробки стандартного размера, но для более быстрой установки рекомендуется использовать глубокие монтажные коробки.
• Возможен монтаж на DIN-рейку с помощью адаптера (продается отдельно).

Примечание: Как и другие интеллектуальные реле, для работы этого модуля требуются как фазовый, так и нейтральный провода.
