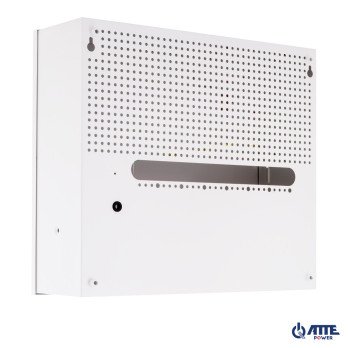

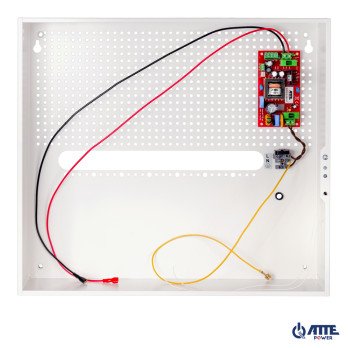

ATTE AUPS-70-120-H

Буферный источник питания SMPS, Vin 230 В переменного тока, В выход 12 В постоянного тока, I выход 6 А, P выход 72 Вт, во внутреннем корпусе ABOX-H (1x AKU 18 Ач), тип AUPS-70-120-H

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• комплексное решение для питания устройств видеонаблюдения в небольшом корпусе
• центральная буферизация мощности
• длительное время подачи питания по сравнению с классическими системами, использующими источники питания UPS
• низкий нагрев внутренней части корпуса благодаря высокому КПД источника питания
• простой монтаж в корпусах с системными отверстиями с шагом 10,8 мм

Устройство представляет собой буферный источник питания, предназначенный для питания устройств видеонаблюдения или систем контроля доступа. Устройство является удобным решением проблемы буферного питания камер и других устройств наблюдения, требующих бесперебойного питания. Блок питания позволяет создавать распределенные системы мониторинга с централизованным буферным питанием. Системы предназначены для работы со свинцово-кислотными или сухими аккумуляторами SLA.Внутренние корпуса серии ABOXони являются удобным решением проблемы эстетичного монтажа устройств и заделки кабелей внутри зданий. Все корпуса изготовлены из стального листа с порошковым покрытием белого полуматового цвета. Производство на современной технологической линии обеспечивает высочайшее качество и точность. Каждый корпус оснащен винтовым замком, съемной дверцей и тампером для открывания. Модели, доступные в нашем предложении, имеют специальные отверстия с шагом 10,8 мм. Он совместим с расстоянием между монтажными отверстиями встроенных модулей. Системное решение позволяет осуществлять вертикальную или горизонтальную установку выбранных устройств в любой перфорированной части корпуса. ТЕХНИЧЕСКИЕ ДАННЫЕ:

Батарея	1 гелевый или AGM аккумулятор 12 В / 7...18 Ач
Выходное напряжение	12 В ПОСТОЯННОГО ТОКА +/-15%
Выходной ток	6А
Мощность источника питания	72 ВТ
Эффективность	90% ПРИ 70 ВТ
Входное напряжение	190...260 В переменного тока, 50 Гц
Ток зарядки аккумулятора	1 А или 2 А (выбирается перемычкой JP1)
Защита входа источника питания	Предохранитель с задержкой срабатывания 3,15 А
Защита выхода	Питание от сети: электронная защита от перегрузки при токе 9 А (требуется перезапуск источника питания) Работа от аккумулятора: предохранитель на 6,3 А
Защита цепи аккумулятора	От обратного включения и перегрузки: предохранитель 6,3А. От глубокого разряда: отключение аккумулятора при напряжении ниже 10,2 В с автоматическим восстановлением.
Сигнализация	Светодиод 1 (желтый) — наличие сетевого напряжения Светодиод 2 (зеленый) — наличие выходного напряжения Светодиод 3 (красный) — зарядка аккумулятора
Технические результаты	OUF – нет напряжения +DC_OUT ACF – нет напряжения переменного тока Выходы с открытым коллектором с максимальной нагрузкой 50 мА (каждый выход)
Запуск при отсутствии сети переменного тока	Автоматический запуск блока питания после подключения аккумулятора
Проектирование жилья	Корпус ABOX-E Материал корпуса - стальной лист толщиной 0,8 мм. Корпус окрашен в белый цвет. Установлен тампер вскрытия. Расстояние до стены.
Установка	Монтажные отверстия 6 мм, возможность подвешивания
Степень защиты	IP20
Рабочая температура	-10...+40°С
Размеры	450 х 400 х 140 мм
Весы	4,2 кг
