DC/DC-muunnin ATTE ASUC-50-AD0-OF

DC/DC-muunnin, jännitteen korotus, Vin 10...30VDC, Vout 12...48VDC, Pout 50W, sisäänrakennettu moduuli, tyyppi ASUC-50-AD0-OF

KESKEISET OMINAISUUDET:

• laaja syöttöjännitealue
• mahdollisuus säätää tarkkaa lähtöjännitettä laajalla alueella
• laitteen alhainen lämmitys muuntimen korkean hyötysuhteen ansiosta
• suuri lähtöteho pienillä moduulimitoilla
• vastus syöttöjännitteen käänteiselle polariteetille

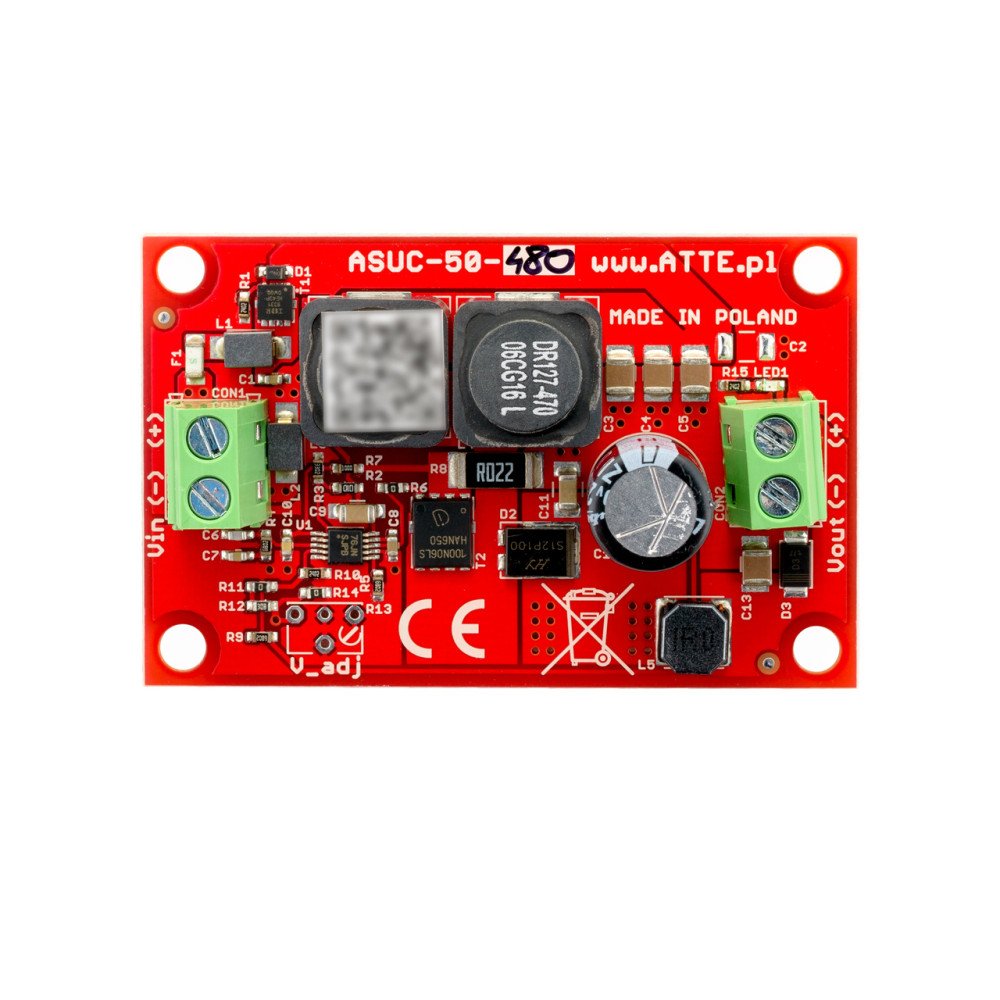

ASUC-50-AD0-OFon erittäin tehokas, eristämätön DC/DC-muunnin, joka lisää jännitettä. Muuntaja mahdollistaa toiminnan useilla tulojännitteillä ja siinä on tarkka lähtöjännitteen säätö. Tyypillinen mm-moduulin sovellus on tuottaa PoE48 VDC syöttöjännite 12 VDC:stä tai 24 VDC:stä puskuriteholähteestä.

OF (Open Frame) -rakennemahdollistaa laitteen asentamisen mihin tahansa koteloon, mutta kätevin asennustapa on omistetut ABOX-sarjan kotelot ja asennuslevyt, jotka on varustettu järjestelmärei'illä 10,8 mm:n jakovälillä. Se on yhteensopiva sisäänrakennettujen moduulien asennusreikien etäisyyden kanssa. Järjestelmäratkaisu mahdollistaa valittujen laitteiden pysty- tai vaakaasennuksen mihin tahansa kotelon tai asennuslevyn rei'itettyyn osaan. TEKNISET TIEDOT:

Lähtöjännite	12...48VDC
Lähtöteho	50W @12V
Tehokkuus	93 % @Vin=12V, Pout=50W
Syöttöjännite	10...30 VDC
Muuntimen tyhjävirta	27mA @12V
Työsignalointi	LED1 - lähtöjännitteen läsnäolo
Asunnon suunnittelu	Ei mitään - sisäänrakennettu moduuli
Asennus	Napsautettavat väliketapit, asennusreiät 10,8 mm:n jakovälillä
Käyttölämpötila-alue	-20...+40°C
Mitat	40 x 61 x 16 mm
Vaaka	0,03 kg
