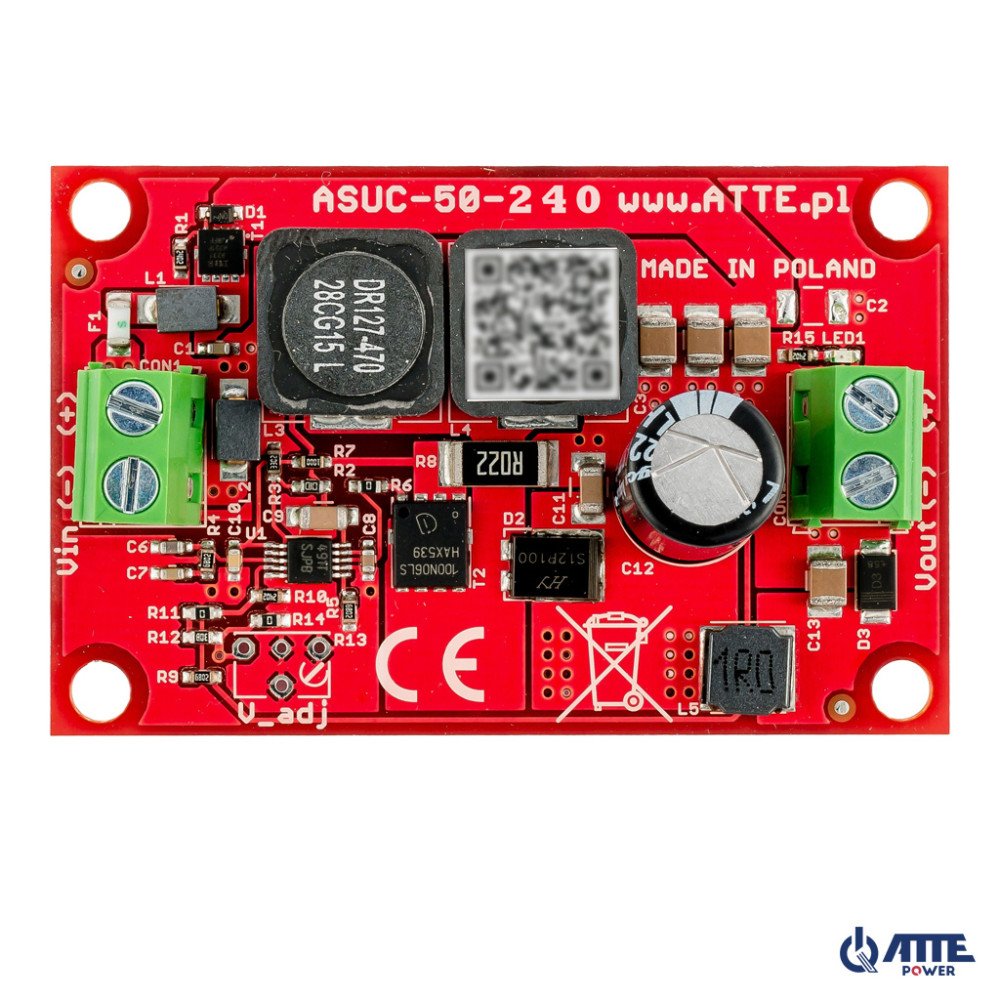

DC/DC-muunnin ATTE ASUC-50-240-OF

DC/DC-muunnin, jännitteen korotus, Vin 10...24VDC, Vout 24VDC, Pout 50W, sisäänrakennettu moduuli, tyyppi ASUC-50-240-OF

KESKEISET OMINAISUUDET:

• laaja syöttöjännitealue
• kiinteä lähtöjännite 24 VDC
• laitteen alhainen lämmitys muuntimen korkean hyötysuhteen ansiosta
• suuri lähtöteho pienillä moduulimitoilla
• vastus syöttöjännitteen käänteiselle polariteetille

ASUC-50-240-OFon erittäin tehokas, eristämätön DC/DC-muunnin, joka lisää jännitettä. Muuntaja mahdollistaa toiminnan useilla tulojännitteillä, ja sen kiinteä lähtöjännite on 24 VDC. Tyypillinen moduulin sovellus on tuottaa 24 VDC syöttöjännite puskuriteholähteestä tulevasta 12 VDC jännitteestä.

OF (Open Frame) -rakennemahdollistaa laitteen asentamisen mihin tahansa koteloon, mutta kätevin asennustapa on omistetut ABOX-sarjan kotelot ja asennuslevyt, jotka on varustettu järjestelmärei'illä 10,8 mm:n jakovälillä. Se on yhteensopiva sisäänrakennettujen moduulien asennusreikien etäisyyden kanssa. Järjestelmäratkaisu mahdollistaa valittujen laitteiden pysty- tai vaakaasennuksen mihin tahansa kotelon tai asennuslevyn rei'itettyyn osaan. TEKNISET TIEDOT:

Lähtöjännite	24 VDC +/-2 %
Lähtöteho	50W @12V
Tehokkuus	93 % @Vin=12V, Pout=50W
Syöttöjännite	10...24 VDC
Muuntimen tyhjävirta	27mA @12V
Työsignalointi	LED1 - lähtöjännitteen läsnäolo
Asunnon suunnittelu	Ei mitään - sisäänrakennettu moduuli
Asennus	Napsautettavat väliketapit, asennusreiät 10,8 mm:n jakovälillä
Käyttölämpötila-alue	-20...+40°C
Mitat	40 x 61 x 16 mm
Mitat	0,03 kg
