OSD MERKKIGENERAATTORIN MUUNNIN PORTTI-22

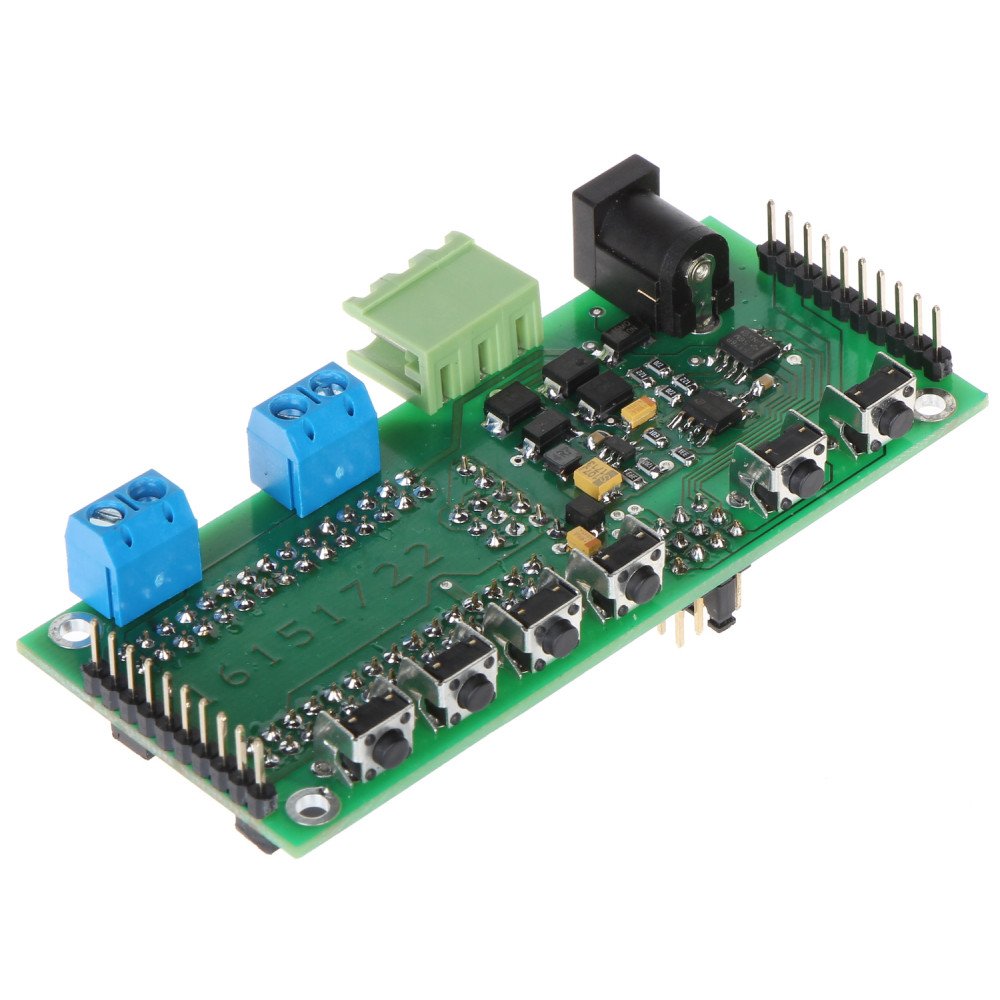

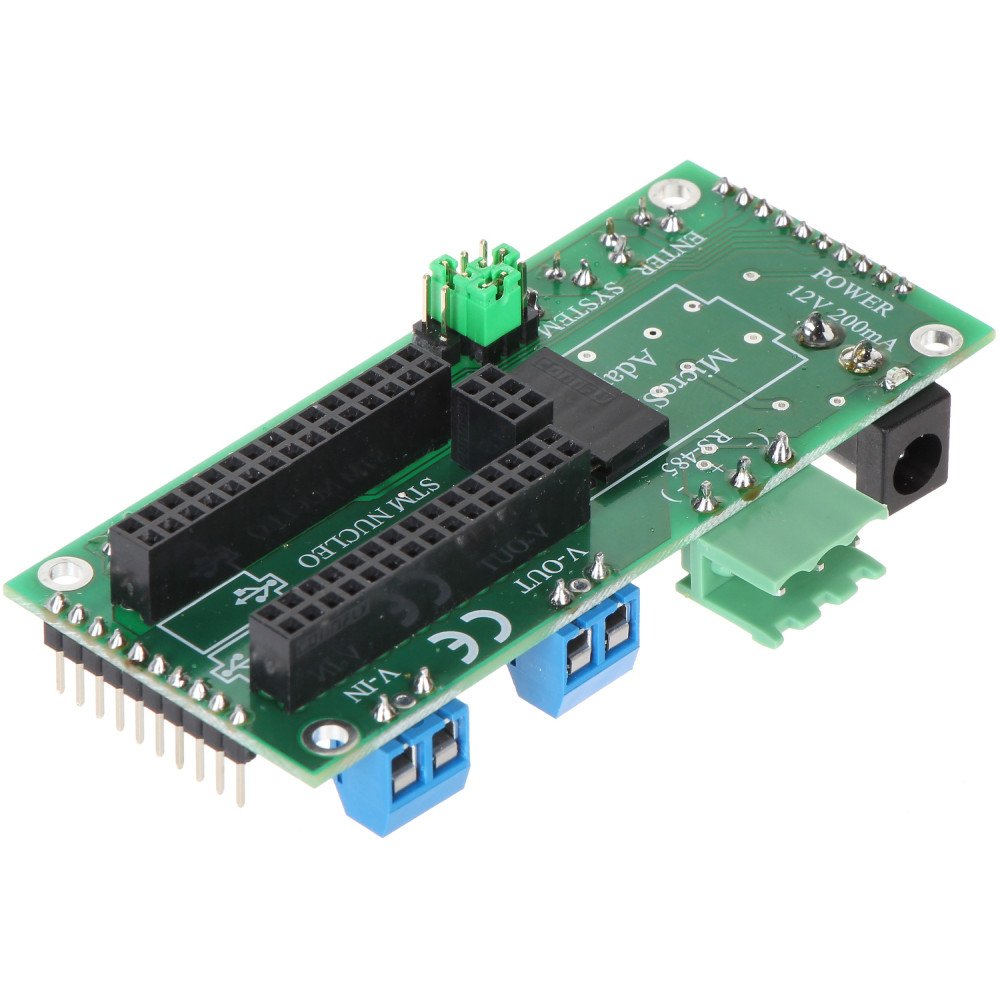

Esimerkki lämpötila-anturin liitännästä:

• 1. ARDUINO NANO- ja STM NUCLEO -yhteensopiva pistorasia,
• 2. Videotulo ja -lähtö,
• 3. RS-485-portti,
• 4. DC 12V/200mA virtalähde,
• 4. Konfigurointiliitin.

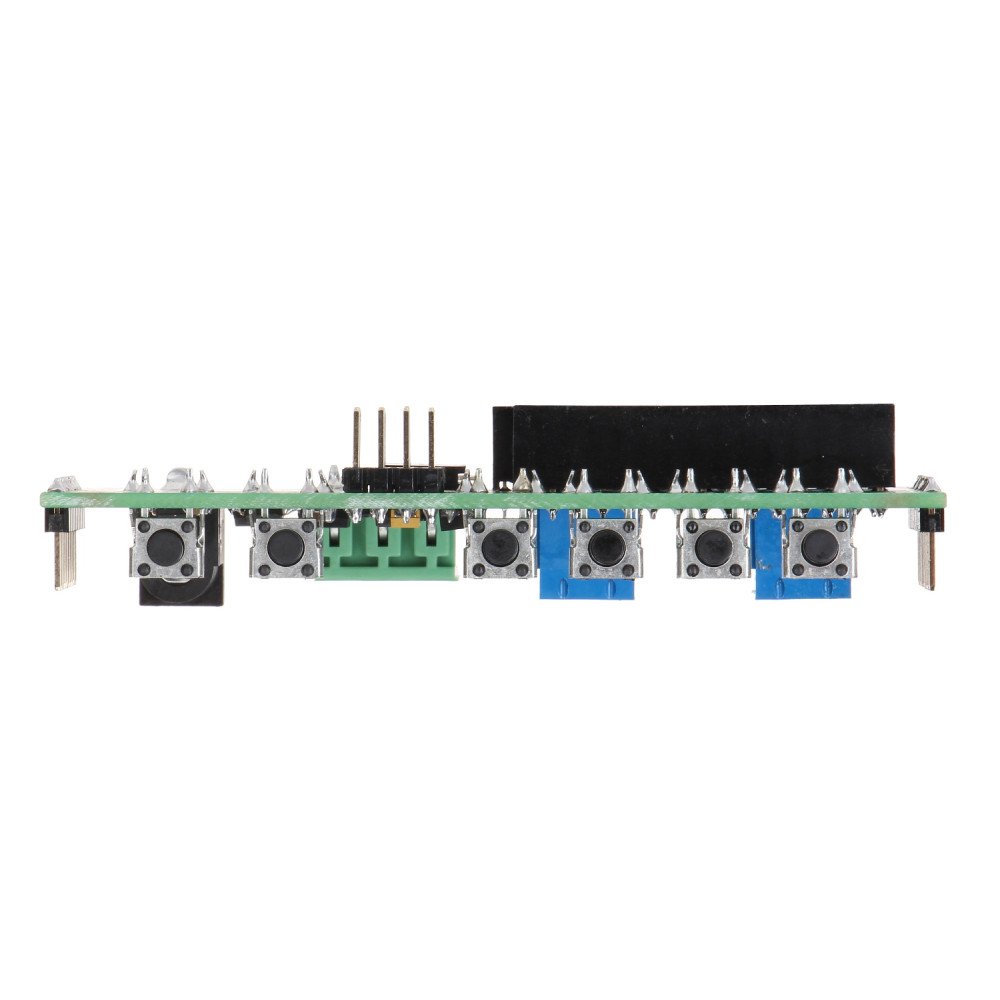

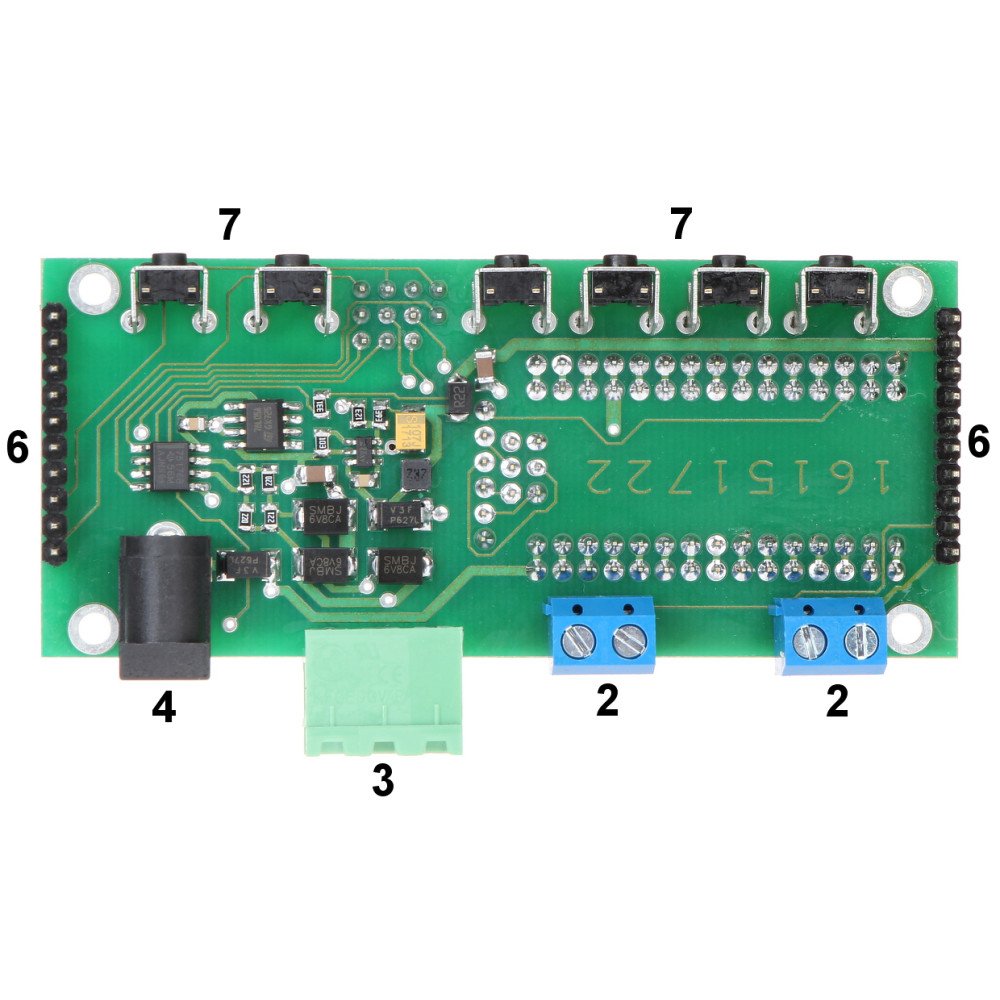

Esimerkki lämpötila-anturin liitännästä:

• 2. Videotulo ja -lähtö
• 3. RS-485-portti,
• 4. DC 12V/200mA virtalähde,
• 6. OSD-50HD-yhteensopiva liitin,
• 7. Huoltopainikkeet.

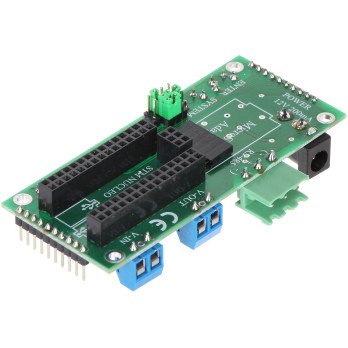

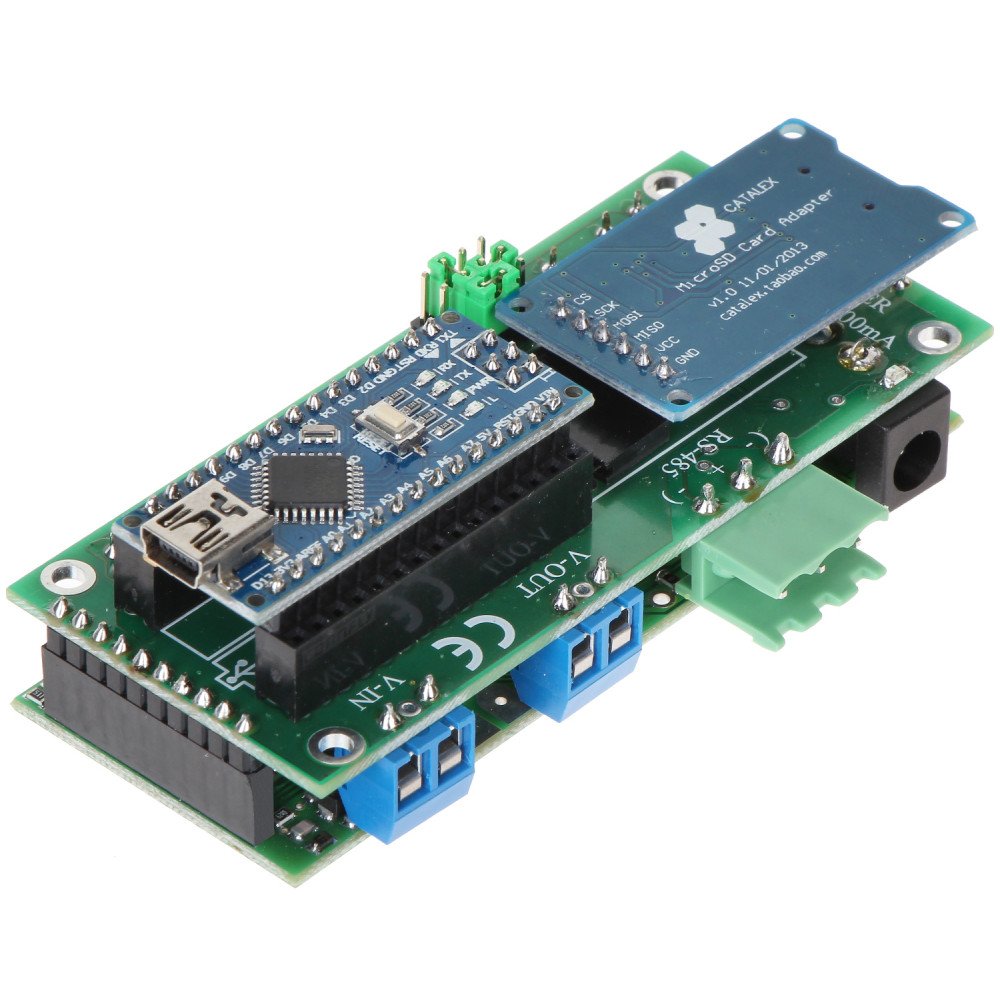

OSD-50HD:n yhteistyö PORT-22:n ja asennetun Arduinon kanssa microSD-muistikorttiportilla: Suora RS-485-yhteys OSD-50HD:hen - käytetään esimerkiksi OSD-50HD-ohjelmiston päivittämiseen:RS-485-liitäntä ARDUINO / NUCLEO:Anturien suora liitäntä ARDUINO / NUCLEO: Esimerkki lämpötila-anturin liitännästä:

• 1. Lämpötila-anturi,
• 2. Kamera,
• 3. Näyttö,
• 4. Videosignaali.

Kokoonpano mittakaavan avulla:

• 1. Elektroninen vaaka,
• 2. Kamera,
• 3. Näyttö,
• 4. Videosignaali,
• 5. RS-485,
• 6. RS-232.

Esimerkki useiden antureiden kytkennästä:

• 1. Anturit,
• 2. Kamera,
• 3. Näyttö,
• 4. Videosignaali.

OSD-järjestelmät - esitys: Esimerkki OSD-järjestelmästä analogisille HD-kameroille, jotka perustuvat Arduino Nano -järjestelmään valituilla antureilla: Sovellusesimerkki: Ohjeet tietojen sieppaamiseen uuden protokollan lisäämiseksi "FG data grabber" -ohjelman avulla:

Yhteistyö:	OSD-50HD
Videotulojen määrä:	1 x kaapelikiinnikkeet
Videolähtöjen määrä:	1 x kaapelikiinnikkeet
RS-485 valikoima:	1200 m puristusliitos
Sisäänrakennettu stabilisaattori:
Piirilevyn kotelo:
Viestintä:	RS-485, RS-485 TTL, MODBUS, Arduino, STM Nucleo, Huoltopainikkeet - 6 kpl.
Virtalähde:	12 V / 200 mA (virtalähde ei sisälly)
Viestintä valinnaisilla laitteilla:	RS-485 kytkin Micro SD -kortti
Vaaka:	0,03 kg

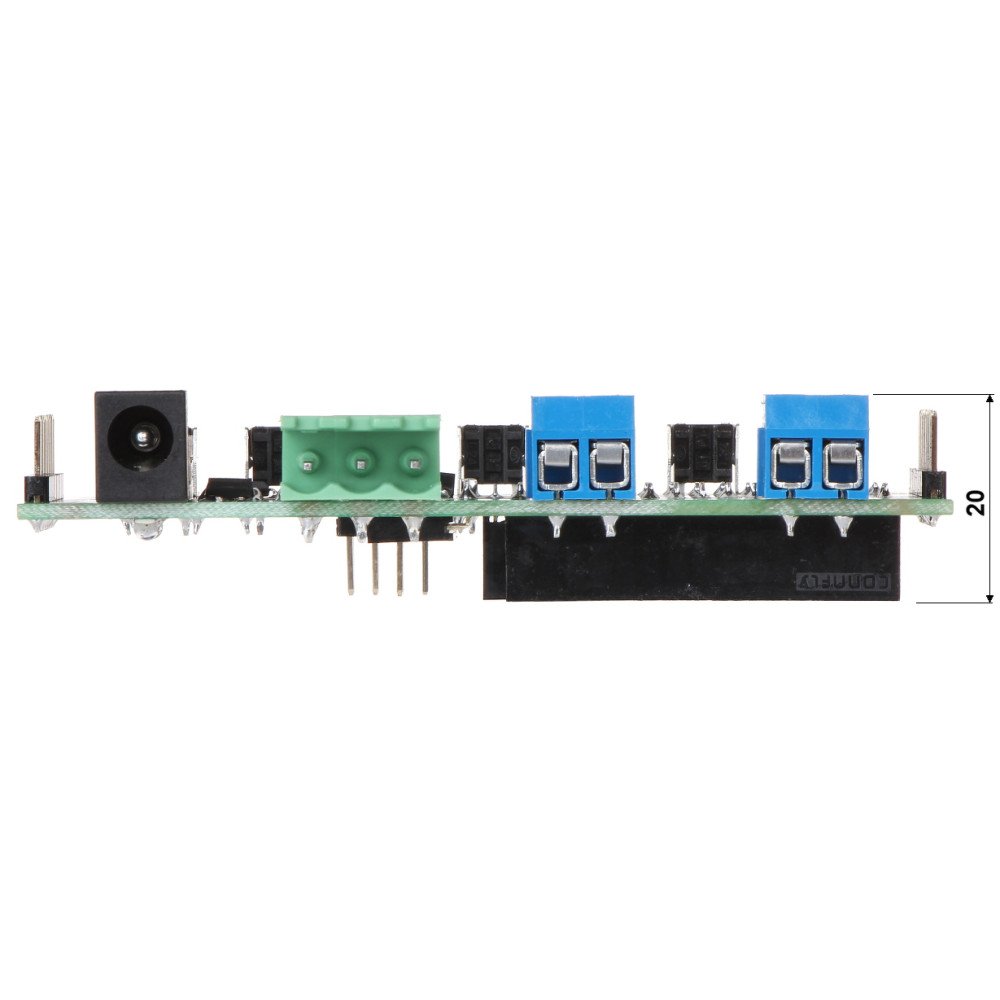

Mitat:	90 x 48 x 20 mm
Takuu:	2 latia
