OSD MARGIGENERAATORI KONVERTER PORT-22

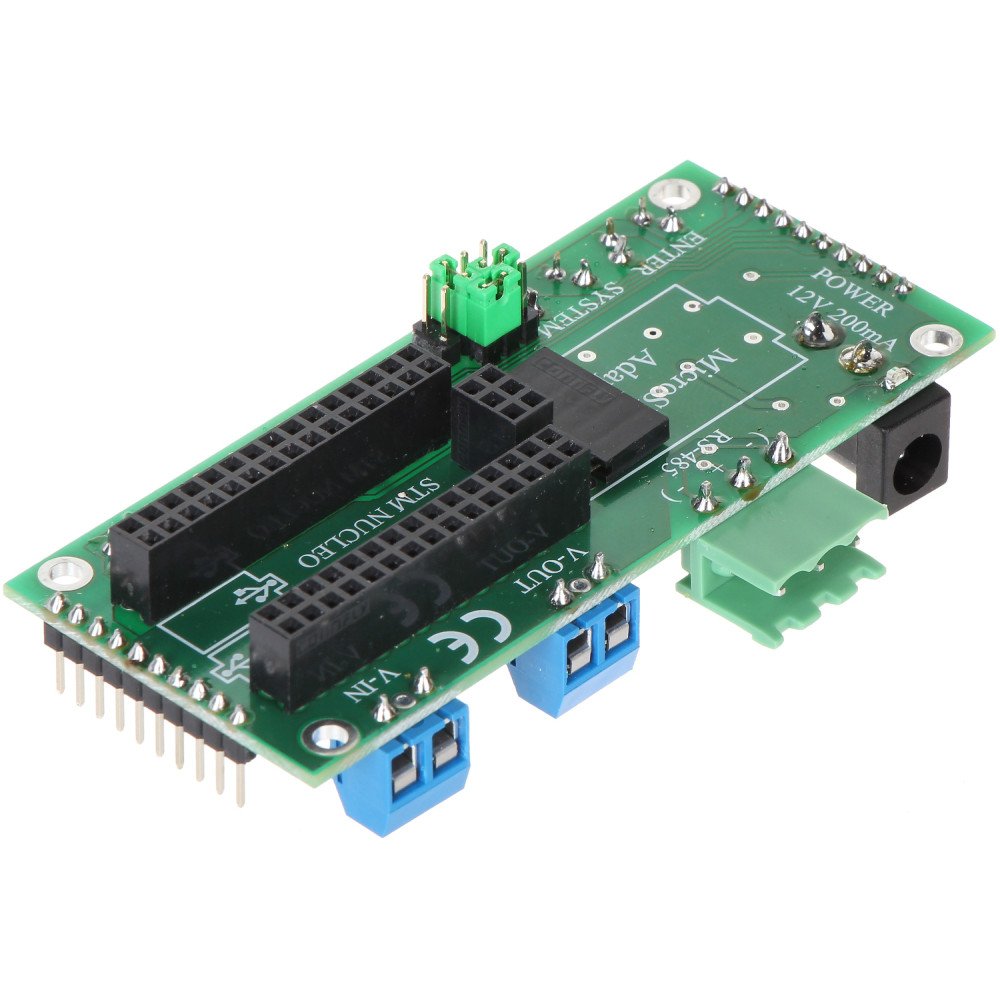

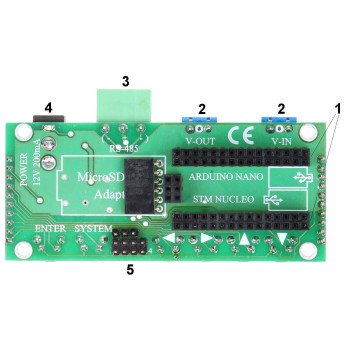

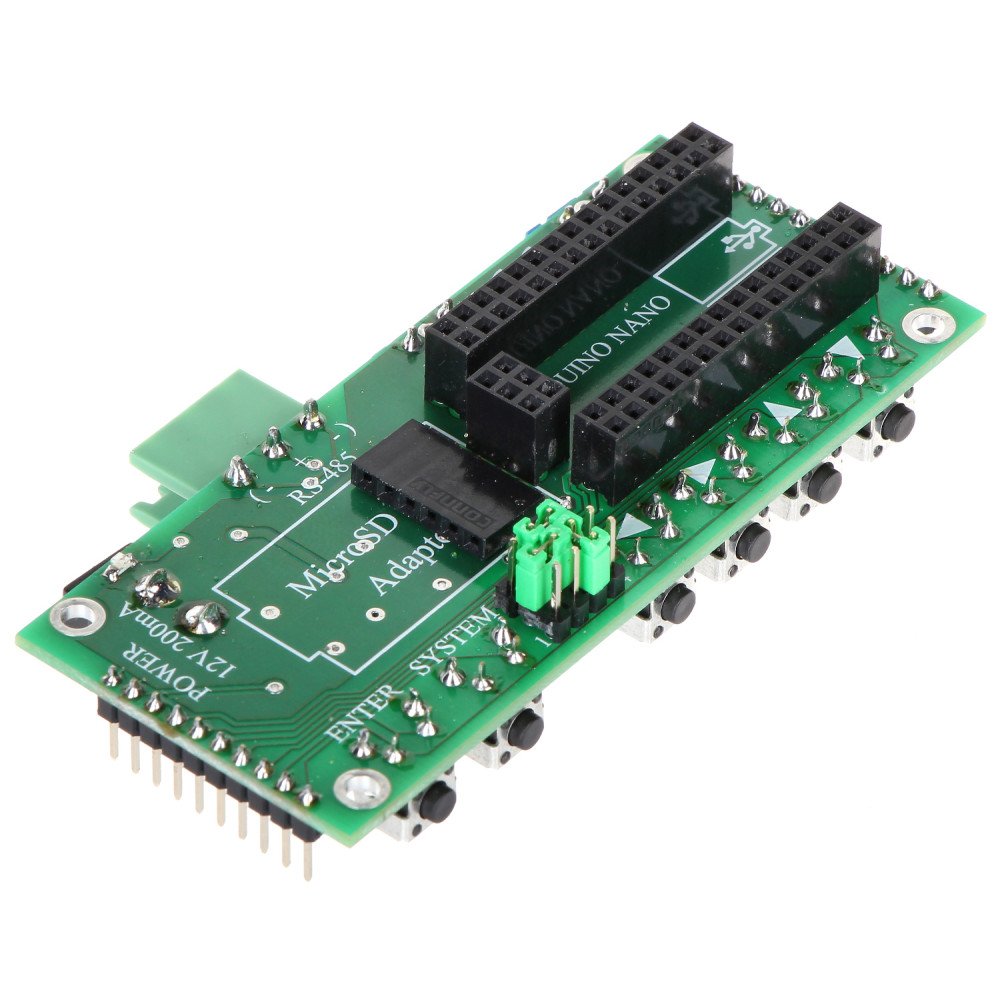

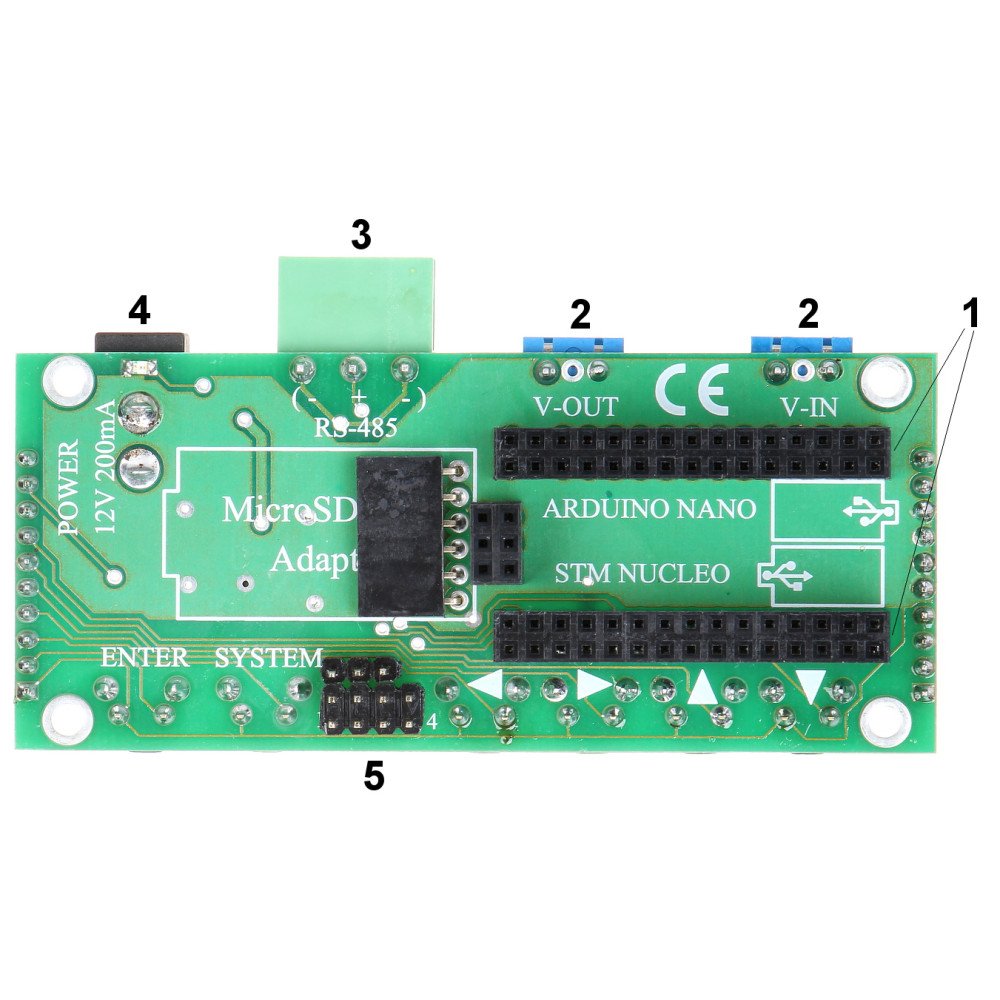

Temperatuurianduri ühenduse näide:

• 1. ARDUINO NANO ja STM NUCLEOga ühilduv pistikupesa,
• 2. Video sisend ja väljund,
• 3. Port RS-485,
• 4. DC 12V/200mA toiteallikas,
• 4. Konfiguratsiooni pistik.

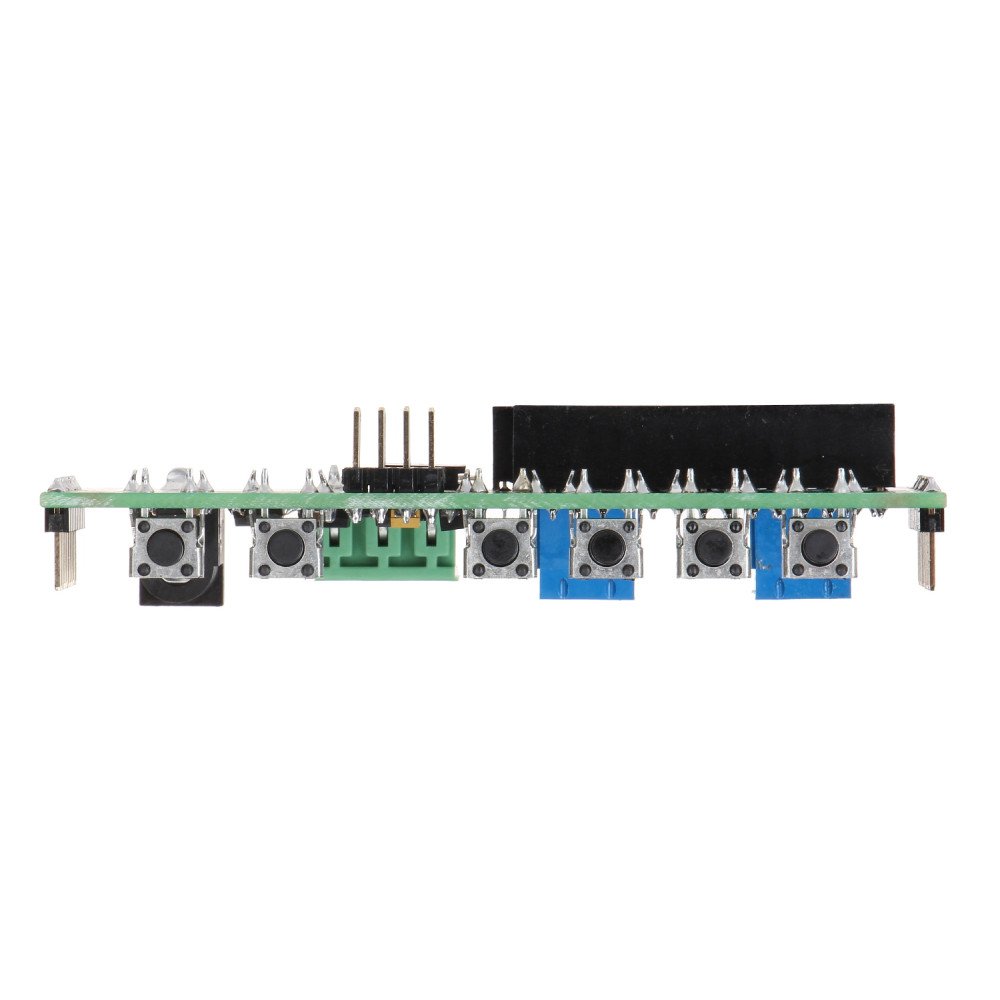

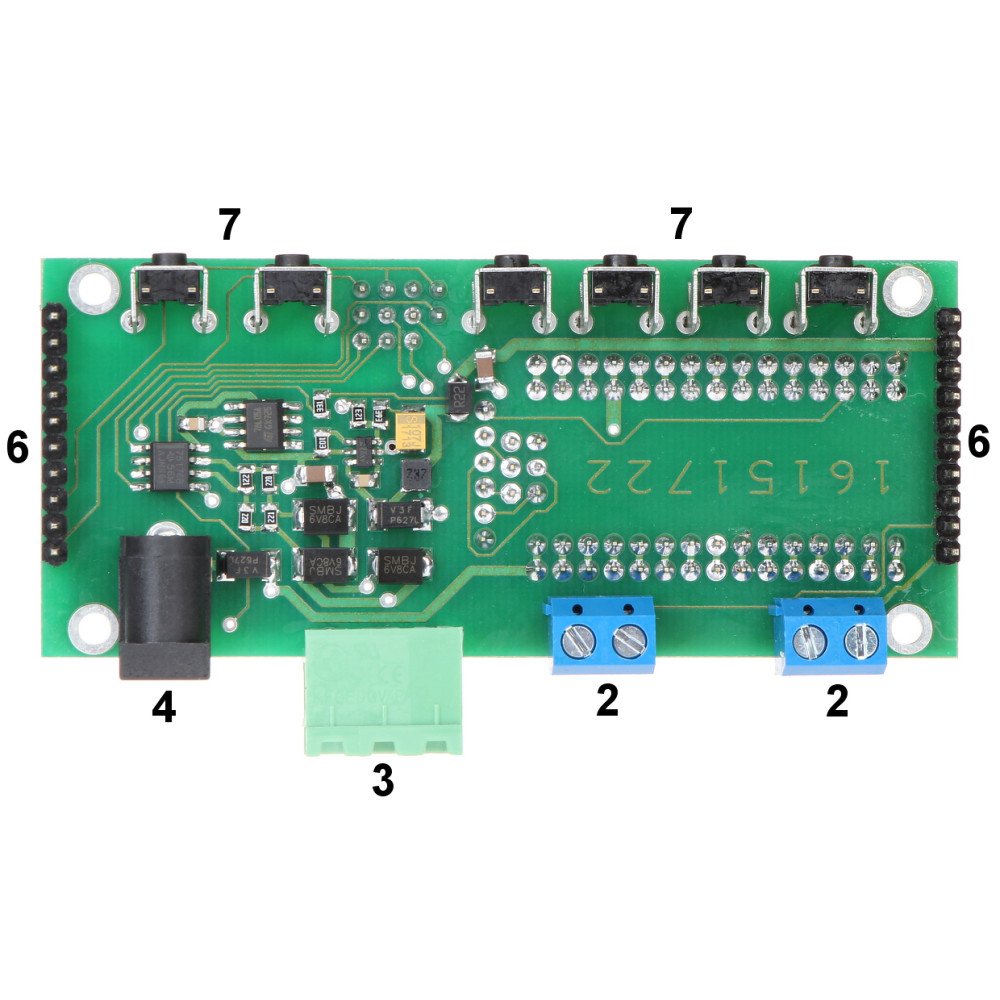

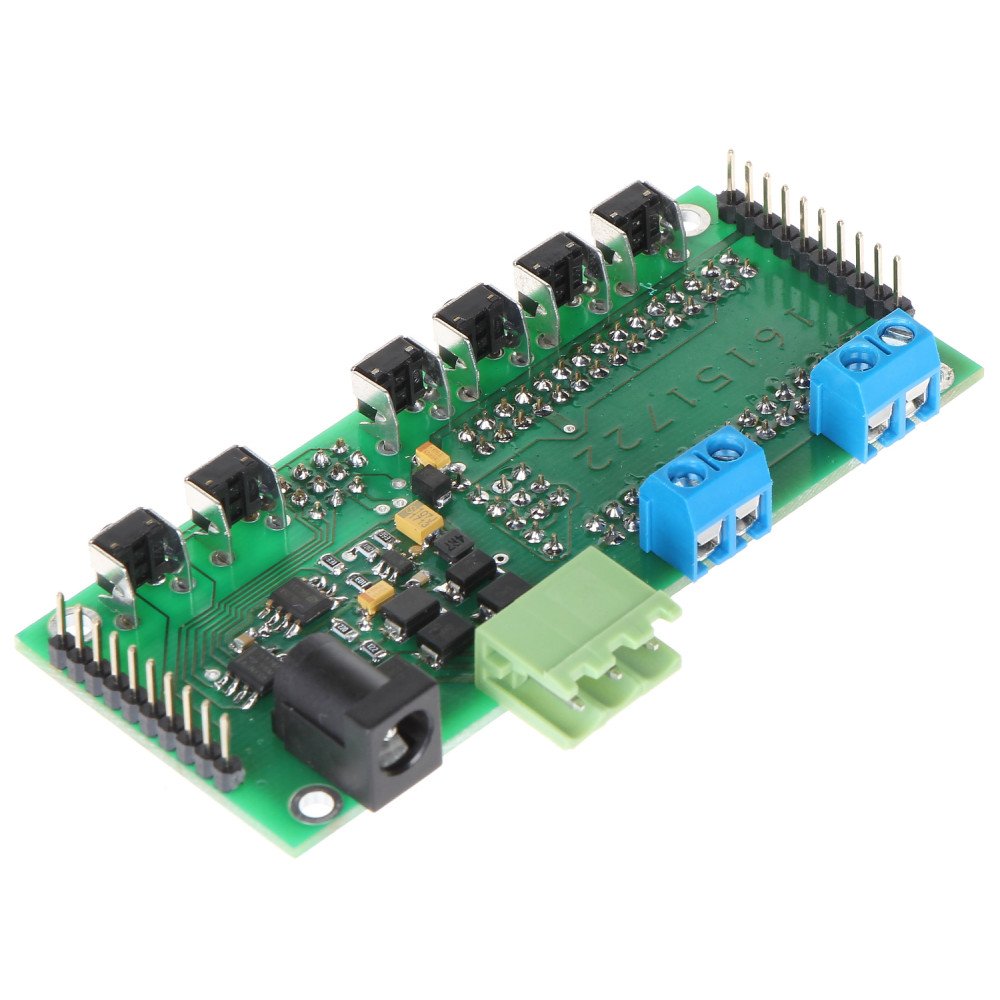

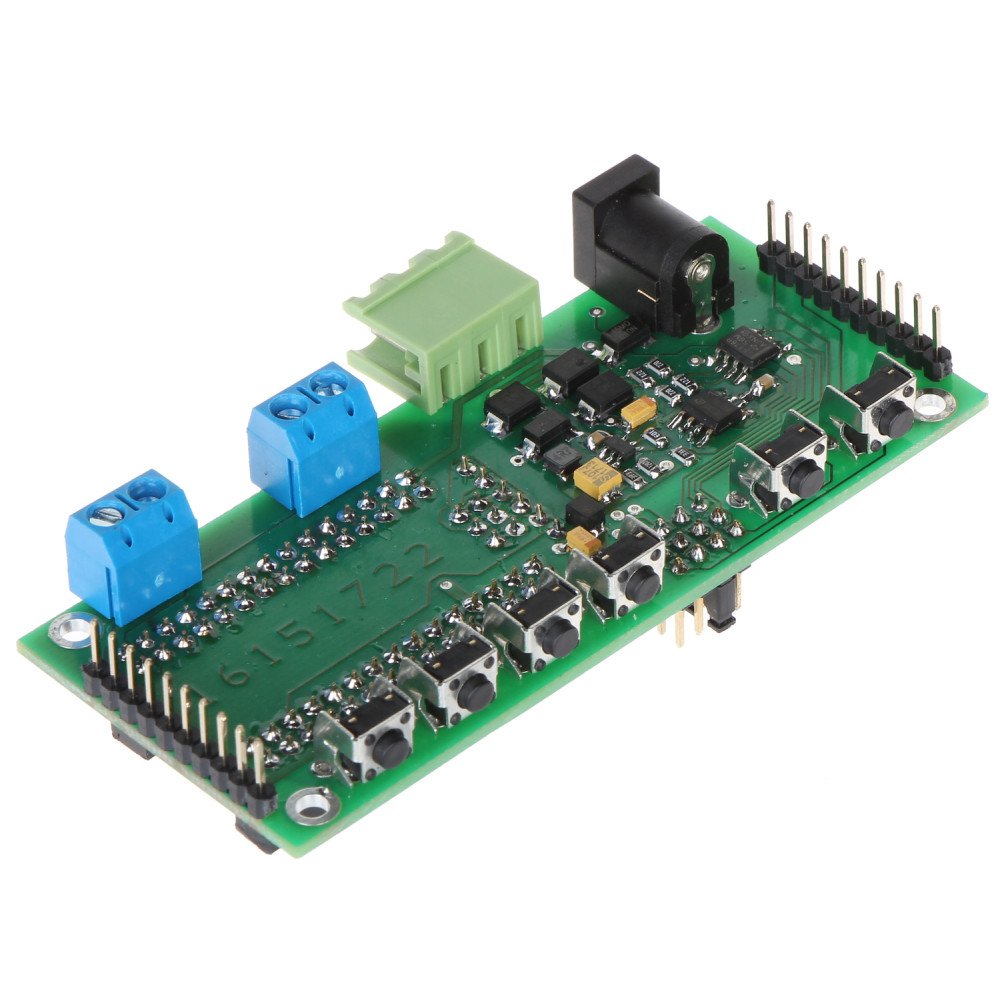

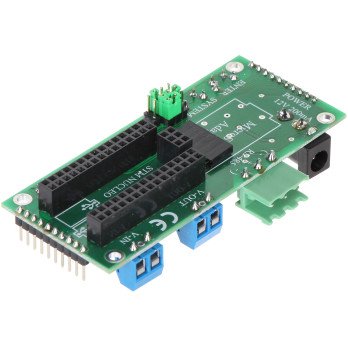

Temperatuurianduri ühenduse näide:

• 2. Video sisend ja väljund
• 3. Port RS-485,
• 4. DC 12V/200mA toiteallikas,
• 6. OSD-50HD-ga ühilduv pistik,
• 7. Hooldusnupud.

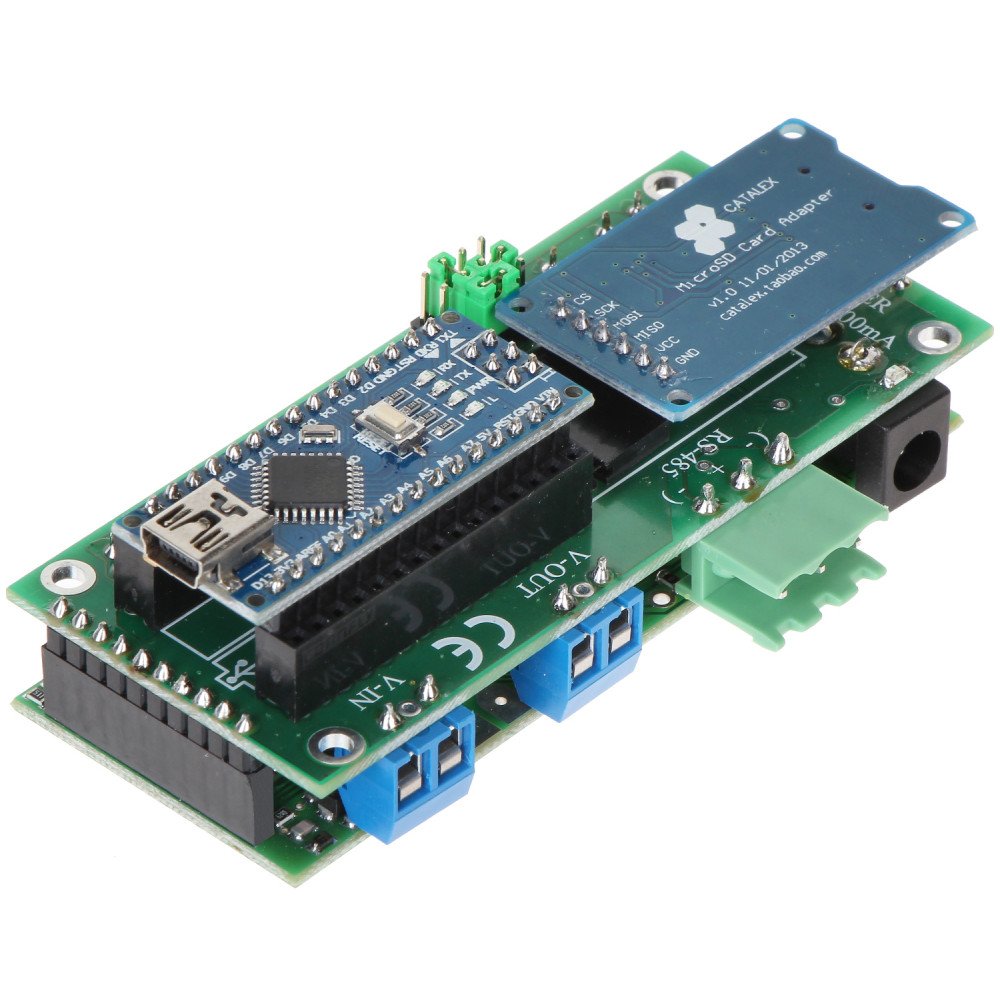

OSD-50HD koostöö PORT-22-ga ja installitud Arduino koos microSD-mälukaardi pordiga: RS-485 otseühendus OSD-50HD-ga – kasutatakse näiteks OSD-50HD tarkvara värskendamiseks:RS-485 ühendus ARDUINO / NUCLEO-ga:Andurite otseühendus ARDUINO / NUCLEO-ga: Temperatuurianduri ühenduse näide:

• 1. Temperatuuriandur,
• 2. Kaamera,
• 3. monitor,
• 4. Videosignaal.

Seadistamine skaala abil:

• 1. elektrooniline kaal,
• 2. Kaamera,
• 3. monitor,
• 4. videosignaal,
• 5. RS-485,
• 6. RS-232.

Mitme anduri ühendamise näide:

• 1. andurid,
• 2. Kaamera,
• 3. monitor,
• 4. Videosignaal.

OSD-süsteemid - esitlus: Näidis OSD-süsteem analoog HD-kaameratele, mis põhinevad Arduino Nano-l ja kasutavad valitud andureid: Rakenduse näide: Juhised andmete hõivamiseks uue protokolli lisamiseks programmi "FG data grabber" abil:

Koostöö:	OSD-50HD
Videosisendite arv:	1 x kaabliklambrid
Videoväljundite arv:	1 x kaabliklambrid
RS-485 valik:	1200 m survevuuk
Sisseehitatud stabilisaator:
PCB plaadi korpus:
Suhtlus:	RS-485, RS-485 TTL, MODBUS, Arduino, STM Nucleo, Hooldusnupud - 6 tk.
Toiteallikas:	12 V / 200 mA (toiteallikas ei kuulu komplekti)
Suhtlus valikuliste seadmete abil:	RS-485 lüliti Micro SD - kaart
Kaalud:	0,03 kg

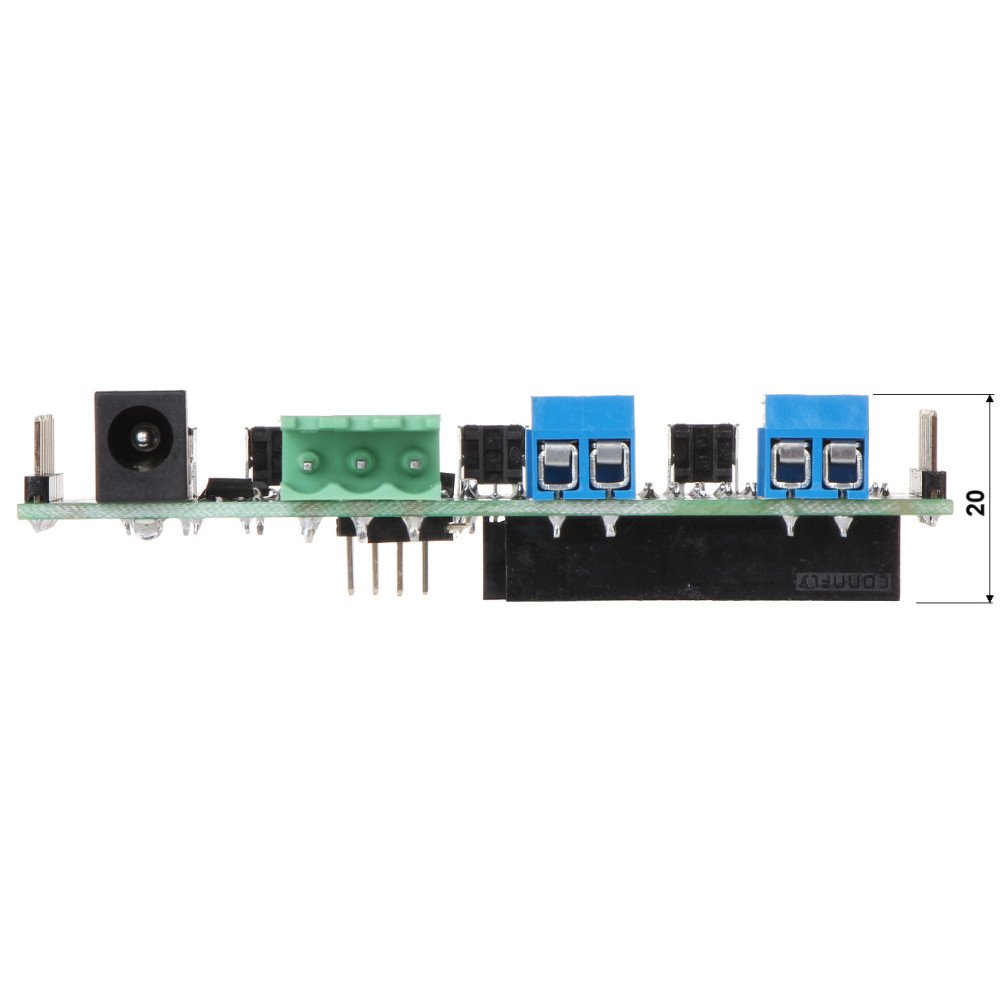

Mõõdud:	90 x 48 x 20 mm
Garantii:	2 latti
