SMPS ATTE AUPS-70-120-L1 puhvertoiteallikas

SMPS-puhvertoiteallikas, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, väliskorpuses ABOX-L1 (1x AKU 7Ah), tüüp AUPS-70-120-L1

PÕHIOMADUSED:

• täislahendus väikeses korpuses CCTV seadmete toiteks
• tsentraalne toitepuhverdus
• pikk toiteaeg võrreldes UPS-i toiteallikaid kasutavate klassikaliste süsteemidega
• korpuse sisemuse madal kuumenemine tänu toiteallika kõrgele efektiivsusele
• 10,8 mm sammuga aukudega moodulite lihtne paigaldamine

Seade on puhvertoiteallikas, mis on mõeldud CCTV-seadmete või juurdepääsukontrollisüsteemide toiteks. Seade on mugav lahendus kaamerate ja muude katkematut toidet vajavate seireseadmete puhvertoite probleemile. Toiteallikas võimaldab luua tsentraalselt puhverdatud toiteallikaga hajutatud monitooringusüsteeme. Süsteemid on ette nähtud töötama plii-happe- või kuiva SLA-akudega.ABOX seeria väliskarbidon mugav lahendus välitingimustes paigaldatud seadmete ja kaabliühenduste kaitsmise probleemile. Kvaliteetne plastik tagab vastupidavuse UV-kiirgusele ja muudele ebasoodsatele atmosfääriteguritele. Pakkumises olevad mudelid on varustatud 10,8 mm sammuga spetsiaalsete avadega kinnitusplaadiga. See ühildub sisseehitatud moodulite kinnitusavade vahedega. Süsteemilahendus võimaldab valitud seadmete vertikaalset või horisontaalset paigaldamist paigaldusplaadi mis tahes perforeeritud ossa. TEHNILISED ANDMED:

Aku	1 x geel- või AGM aku 12V / 7Ah
Väljundpinge	12 V ALALISVOOLU +/-15%
Väljundvool	6A
Toiteallika toide	72W
Tõhusus	90% @70 W
Sisendpinge	190 ... 260 VAC, 50 Hz
Aku laadimisvool	1 A või 2 A (valitud hüppajaga JP1)
Toiteallika sisendi kaitse	3,15A aeglaselt põlev kaitse
Toiteallika väljundi kaitse	Võrgutoide: elektrooniline ülekoormuskaitse 9A juures (vajalik toiteallika taaskäivitamine) Akutöö: 6,3A kaitse
Akuahela kaitse	Vastupidise ühenduse ja ülekoormuse vastu: 6,3A kaitse Sügavatühjenemise vastu: Aku lahtiühendamine pingele alla 10,2 V koos automaatse taastumisega
Signaliseerimine	LED1 (kollane) - võrgupinge olemasolu LED2 (roheline) - väljundpinge olemasolu LED3 (punane) - aku laadimine
Tehnilised väljundid	OUF – pinge puudub +DC_OUT ACF – vahelduvpinge puudub Avatud kollektori väljundid maksimaalse koormusega 50mA (iga väljund)
Käivitamine vahelduvvoolu puudumisel	Toiteallika automaatne käivitamine pärast aku ühendamist

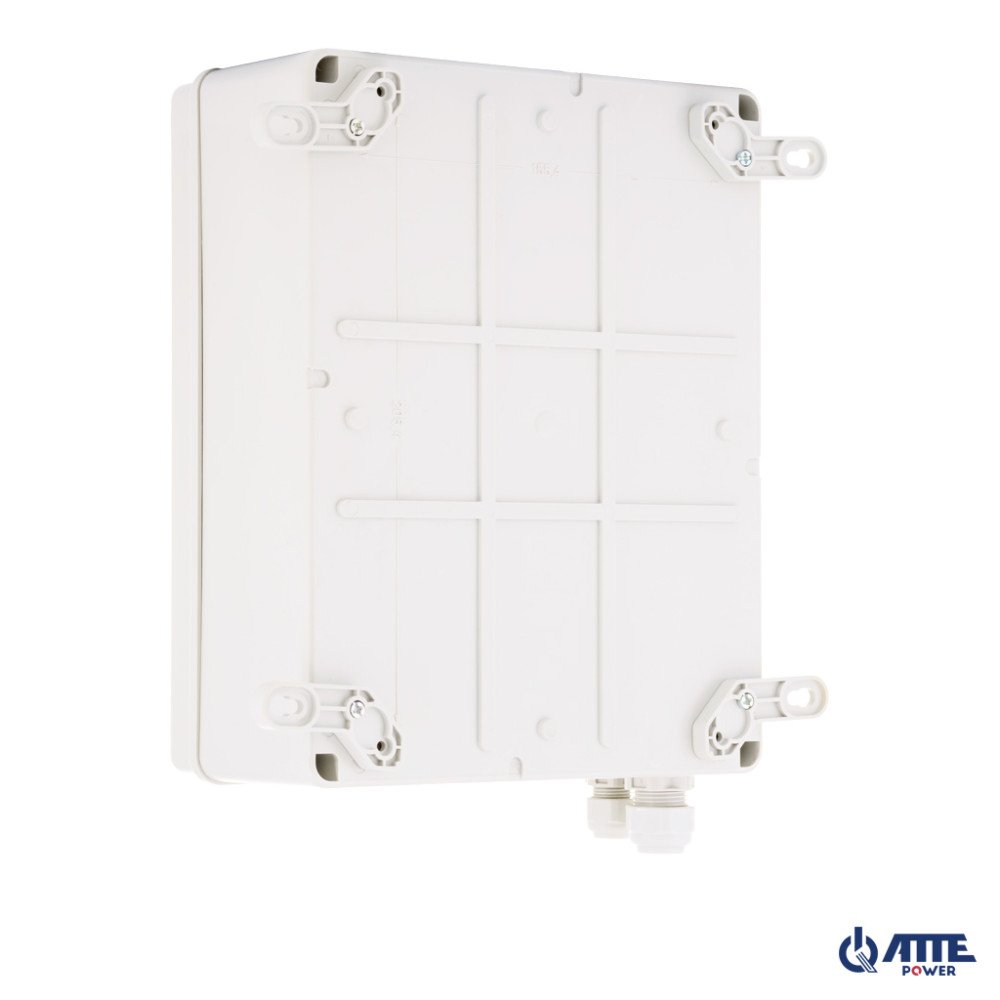

Korpuse projekteerimine	ABOX-L1 korpus Korpuse materjal - plastik Värvus hall (RAL7035) Paigaldatud tihendid 1 x M16, 1 x M20
Paigaldamine	Seinale kinnitamine kinnitusklambrite abil (kaasas)
Kaitseaste	IP56
Töötemperatuur	-20 ... +50°C
Mõõtmed	240 x 190 x 90 mm
Kaalud	0,93 kg
