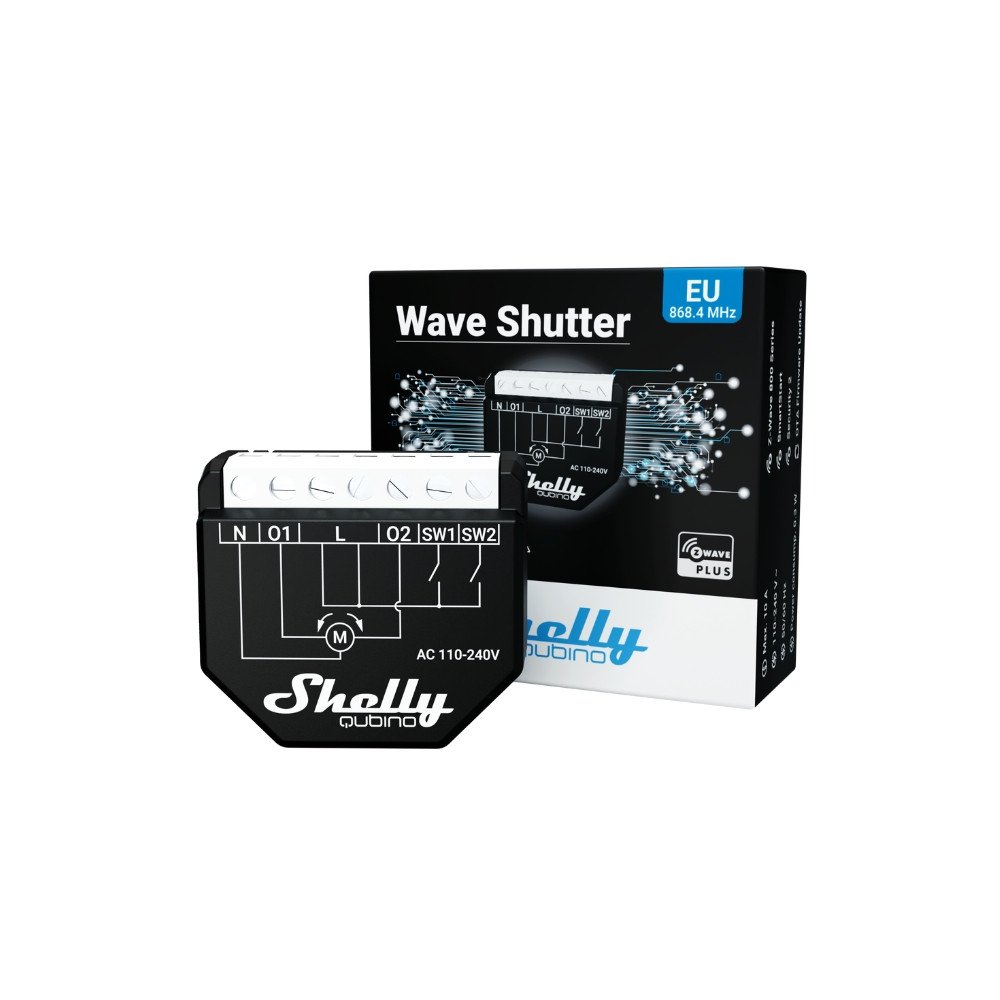

Shelly Qubino Wave Shutter ismanusis valdiklis langinems su Z-Wave protokolu

„Shelly Wave Shutter“ yra 230 V kintamosios srovės išmaniosios relės modulis su galios matuokliu, „Shelly Wave“ gaminių šeimos dalis, kuri komunikacijai naudoja Z-Wave protokolą (868,42 MHz Europoje). Kadangi Z-Wave yra išmaniųjų namų protokolas, jis specialiai sukurtas bendravimui tarp išmaniųjų įrenginių. Dėl subgigahercinio dažnio signalo sklidimas yra geras, o Z-Wave MESH tinklo topologijos dėka įrenginiai, esantys toli nuo centrinio bloko, gali tinkamai bendrauti (nuolatinio maitinimo įtaisai veikia kaip signalų relės). Kad Z-Wave įrenginiai veiktų, reikia Z-Wave Hub arba USB koordinatoriaus (pavyzdžiui, prijungto prie mini kompiuterio). Z-Wave protokolas naudoja vieningą komunikacijos komandų klasę, todėl tūkstančiai produktų iš šimtų skirtingų prekių ženklų yra suderinami vienas su kitu, o Z-Wave sistemos įrenginiai gali veikti kartu kaip tinklas. Z-Wawe tinkle gali būti iki 232 įrenginių. Papildomas Z-Wave protokolo pranašumas yra tai, kad jis palaiko asociacijų grupes, kurios leidžia sukurti tiesiogines asociacijas tarp atskirų tinklo įrenginių. Papildomas „Z-Wave“ įrenginių privalumas yra tas, kad juos galima konfigūruoti naudojant daugybę parametrų protokolo lygiu, kad būtų galima pritaikyti konkretiems poreikiams.

Jis gali būti naudojamas automatizuoti ir nuotoliniu būdu valdyti roletų, žaliuzių, langų, tentų, baseino dangčių ir kitų įrenginių, maitinamų dvikrypčiais kintamosios srovės varikliais, padėtį.

Savybės:
Valdykite žaliuzių lentjuosčių pakreipimo padėtį (kampą).
Palaiko mygtukus / momentinius jungiklius ir perjungiklius
Galios matavimas
Itin mažas energijos suvartojimas: 0,3 W​
Z-Wave dažnių juosta: 868,4 MHz (CEPT šalys).
Naujausia technologija: Z-Wave 800 serija
Automatinis nustatymas su SmartStart
Sauga 2 Autentifikuota, kad būtų užtikrintas aukščiausias saugumo lygis
Programinės įrangos atnaujinimai belaidžiu būdu
Veikia su Z-Wave sertifikuotais šliuzais ir daugiau nei 4000 Z-Wave įrenginių

Poravimas:

modulis turi "S" mygtuką, kuris yra funkcinis mygtukas. Šis mygtukas naudojamas poravimosi, atjungimo ir gamyklinių parametrų atkūrimo procesams pradėti. Šios funkcijos pasiekiamos ribotą laiką po maitinimo įjungimo.

Susiejimas / pašalinimas / gamyklinių parametrų atkūrimas:
Paspauskite ir palaikykite „S“ mygtuką, kad susietumėte, kol būsenos šviesos diodas taps mėlynas. Tada dar kartą paspauskite „S“ mygtuką (min. 2 sekundes), kad pradėtumėte susiejimo / atsiejimo būseną.

Rekomenduojami ir išbandyti „Shelly Qubino Wave“ įrenginių šliuzai:

• Namų asistentas
• Namų centras 3
• Jeedom
• Jaukus
• Protingi dalykai
• vyrą

Specifikacijos:

- Išėjimas: 2 grupė: atidaromas / uždaromas, 110-230 VAC
- Maksimali srovė: 230V AC 10A (kiekvienai grupei),
- Mažas energijos suvartojimas budėjimo režimu: 0,3 W.
- Ryšio protokolas: Z-Wave 800
- Z-Wave dažnis: 868,4 MHz (ES)
- Diapazonas: iki 40 m pastato viduje (sienos gali būti sumažintos plokštėmis)
- Energijos suvartojimo matavimas: TAIP
- SmartStart: TAIP
- S2 šifravimas: TAIP
- Z-Wave kartotuvo funkcija: TAIP
- Belaidžio programinės įrangos atnaujinimas (OTA): TAIP
- Darbinė temperatūra: -20 - +40 °C
- Dydis: 37 x 42 x 16 mm
- Svoris: 37g

Montavimo parinktys:

- Paprastai telpa į standartinio dydžio montavimo dėžutę, tačiau rekomenduojama montuoti įleidžiamą dėžę, kad būtų pagreitintas modulio montavimo laikas
- DIN bėgelio adapteris (atskiras gaminys) gali būti naudojamas montuoti ant skrybėlių bėgelių, in-line.

Kaip ir kitoms išmaniosioms relėms, šiai reikia ne tik fazės, bet ir nulinio laido.
