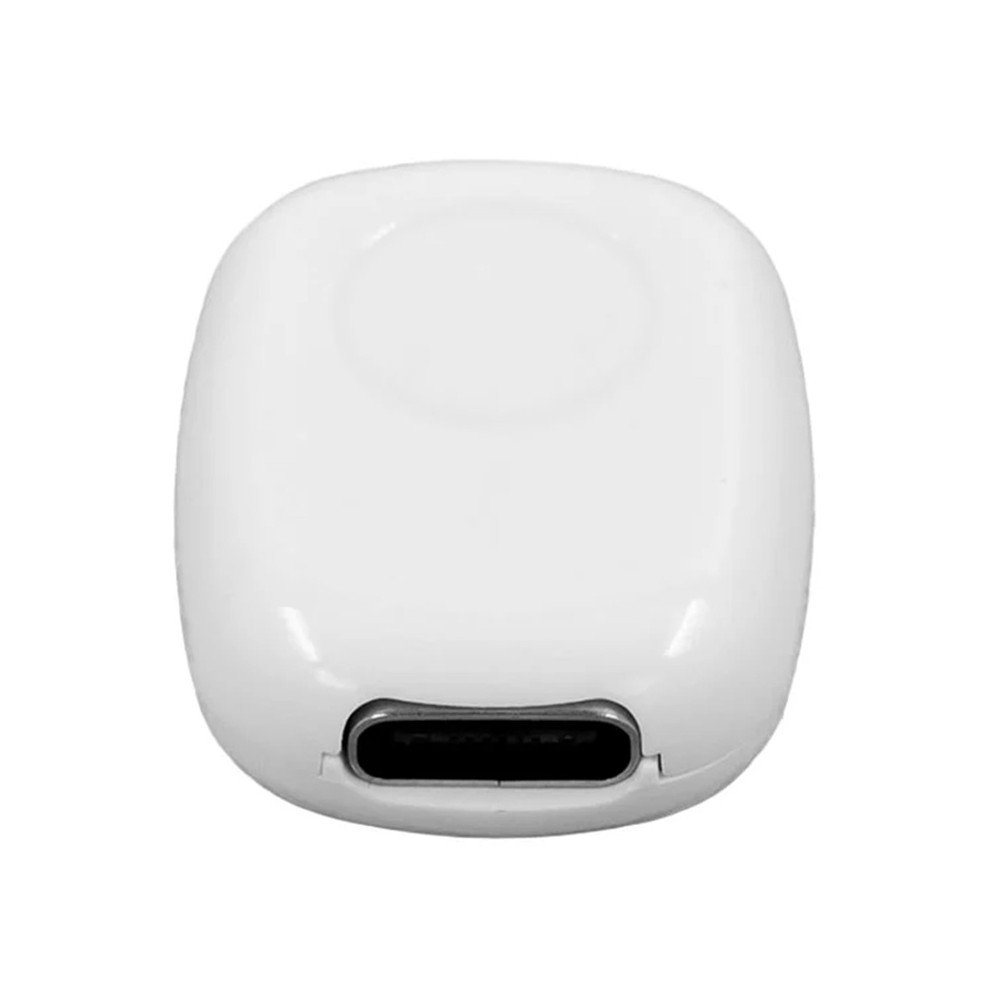

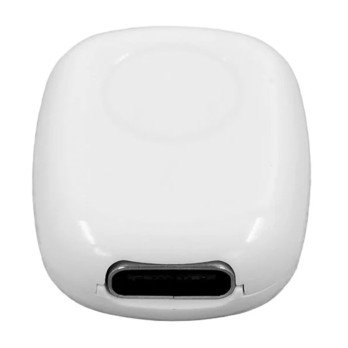

Shelly The Pill universalus WiFi / Bluetooth jutiklis

„Shelly The Pill WiFi“ / „Bluetooth“ universalus jutiklis

Shelly The Pill yra kompaktiškas modulis, skirtas dirbti su jutikliais ir automatizavimo sistemomis. Prietaisas leidžia stebėti temperatūrą, drėgmę, įtampą ir skaitmenines būsenas, o dėl periferinių režimų veikia su analoginiais ir skaitmeniniais jutikliais. Maitinamas USB-C, jis gali nuolat veikti techniniuose ir namų įrenginiuose. Jo mažas dydis ir dvigubas 2,4 GHz WiFi ir Bluetooth BLE 4.2 ryšys leidžia lengvai integruoti net ir ribotoje erdvėje.

Temperatūros ir drėgmės stebėjimas

Įrenginys veikia „plug-and-play“ režimu su populiariais DS18B20 temperatūros jutikliais ir DHT22 temperatūros ir drėgmės jutikliais. Jis palaiko iki penkių DS18B20 zondų vienu metu, todėl galite vienu metu stebėti kelis matavimo taškus. Tinka temperatūros reguliavimui baseinuose, akvariumuose, vandens rezervuaruose, techninėse sistemose.

Plačios konfigūracijos parinktys

Modelis yra pagrįstas ESP32-C3 mikrovaldikliu (8 MB Flash) ir siūlo Shelly Gen3 platformai būdingas funkcijas. Tai leidžia kurti tvarkaraščius, naudoti žiniatinklio kabliukus, palaikyti MQTT, šifruoti ryšį ir kurti savo scenarijus. Integruoti su išorinėmis sistemomis galima per MQTT, WebSocket arba HTTP, todėl įrenginį galima lengvai integruoti į sudėtingas automatizavimo sistemas.

Įvairūs darbo režimai

„Shelly The Pill“ siūlo konfigūruojamus skaitmeninių įėjimų ir išėjimų bei analoginių matavimų darbo režimus. Įėjimai ir išėjimai veikia esant 3,3 V įtampai, o skaitmeninį režimą galima nustatyti nepriklausomai kaip įėjimą arba išėjimą. Įrenginyje įmontuotas analoginis voltmetras matuoja įtampą 0-2,5 V diapazone, o išorinis plėtimosi modulis leidžia matuoti iki 30 V nuolatinės srovės. Tai leidžia įrenginiui dirbti su durų jutikliais, judesio jutikliais, potvynio jutikliais ir kitais paprastais skaitmeniniais jutikliais.

Plėtiniai ir nuolatinės srovės apkrovos valdymas

Funkcionalumas gali būti išplėstas naudojant turimus priedus. Išorinis SSR modulis leidžia dviem kanalais valdyti mažos nuolatinės srovės apkrovos įrenginius iki 30 V / 300 mA, tokius kaip LED indikatoriai, maži ventiliatoriai ar solenoidiniai vožtuvai. 0–30 V analoginis modulis leidžia stebėti įtampą 3,7 V, 12 V arba 24 V baterijų sistemose.

Kompaktiškas dizainas ir USB-C maitinimo šaltinis

26 × 19,95 × 8,5 mm korpusas ir tik 3 g svoris leidžia įrenginį montuoti praktiškai bet kur. Maitinimas tiekiamas per USB-C prievadą su 5 V įtampa, o energijos suvartojimas neviršija 1 W. Tai leidžia The Pill veikti žemos įtampos įrenginiuose ir sistemose, pagrįstose USB maitinimo šaltiniais.

Įtraukta

• jutiklis
• USB-C laidas
