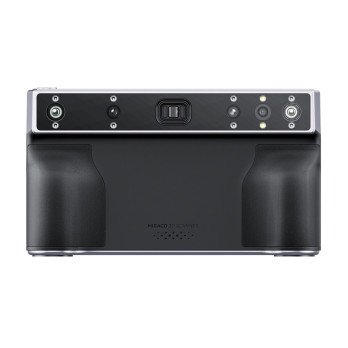

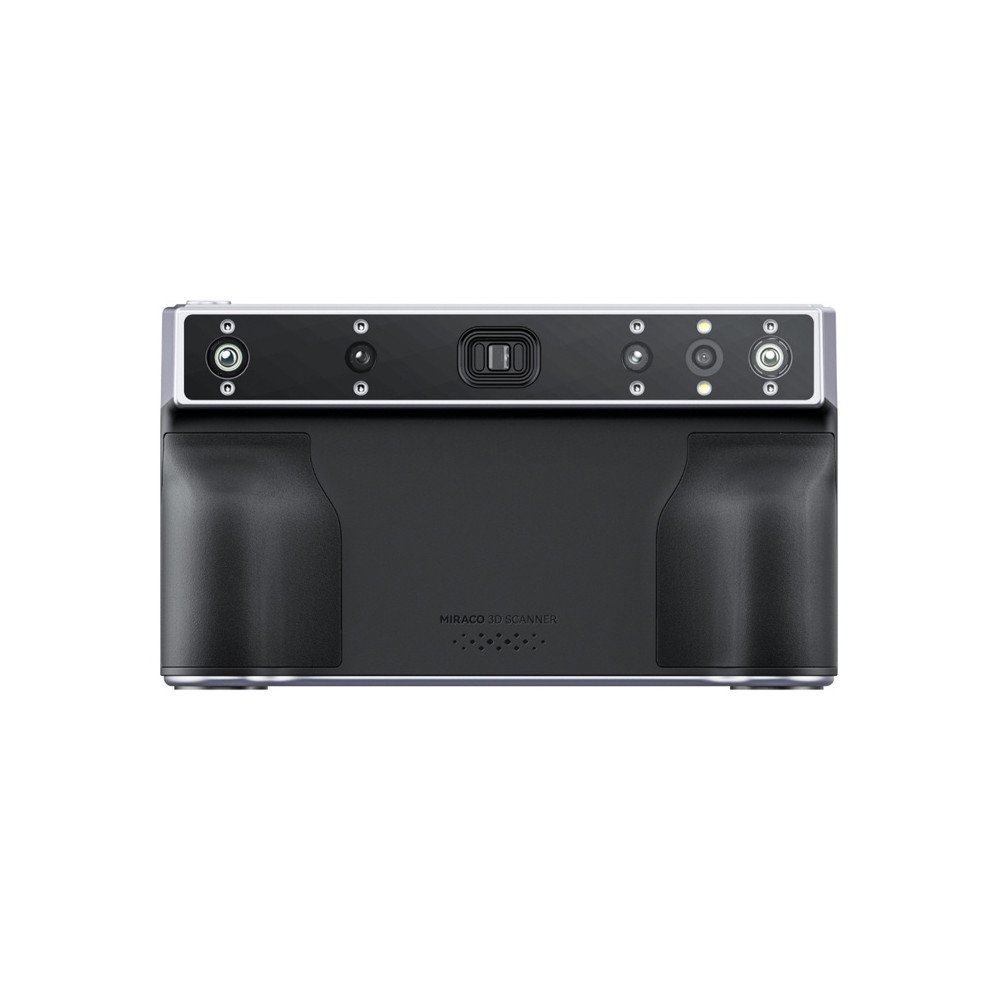

Skaner 3D Revopoint Miraco Plus

Revopoint Miraco Plus 3D-skanneri

Arvostetun Red Dot Award 2024 -palkinnon saanut Revopoint Miraco Plus 3D-skanneri on monipuolinen ratkaisu, jossa yhdistyvät fotogrammetrisen metrologian huipputarkkuus sekä pienempien osien, kuten ruuvien ja suurten teollisuusesineiden, skannauksen joustavuus. Kaksinkertaisella optisella suurennuksella ja jopa 20 kuvan sekunnissa nopeuksilla saat selkeän ja nopean rekisteröinnin jopa monimutkaisimmista muodoista, kun taas 48 megapikselin RGB-kamera tarjoaa elävän, luonnollisen värintoiston 8K-laadulla. Sisäänrakennettu 9-akselinen IMU vakauttaa jokaisen liikkeen poistaen epäterävyyden, ja 180° kallistettava 2K AMOLED -näyttö antaa sinun seurata edistymistäsi intuitiivisesti reaaliajassa. Nelivaiheisella työnkululla (merkkien valmistelu, valokuvaus, pistepilvien laskenta ja sieppaus sekä käsittely ja vienti) Miraco Plus virtaviivaistaa prototyyppien valmistuksen ja edistyneen suunnittelun tarjoten laadukkaimmat mittaukset ilman lisäpalveluiden palkkaamista.

Innovatiivinen fotogrammetrinen metrologia

Miraco Plus:n ytimenä on erittäin tehokas fotogrammetrinen metrologiajärjestelmä, joka vähentää virheiden kertymistä reaaliajassa yhdistettäessä peräkkäisiä pistepilven fragmentteja. Sen ansiosta jokainen muoto, jopa monimutkaisin, vaikuttavista veistoista pieniin mekaanisiin komponentteihin, on kartoitettu vertaansa vailla olevalla johdonmukaisuudella. Yhden kehyksen tarkkuus on jopa 0,04 mm, joten et menetä yhtäkään yksityiskohtaa. Fotogrammetrinen pituustarkkuus 0,02 mm + 0,05 mm × L (m) varmistaa, että mallisi vastaa todellisia mittoja.

Mikroskooppisista ruuveista suuriin teollisuuskohteisiin

Miraco Plus käsittelee helposti sekä herkkiä koruja että suuria auton tai moottoripyörän osia. 2x optinen suurennus antaa sinun keskittyä pienimpiin yksityiskohtiin, ja jopa 20 kuvaa sekunnissa sieppausnopeus tarkoittaa, että skannaat pitkiäkin kohteita nopeasti ja sujuvasti. Voit säätää kaksi toimintatilaa (Yksittäinen ja Jatkuva) tarpeidesi mukaan riippumatta siitä, kuinka monimutkainen pinta skannaat.

Verraton värinlaatu ja vakaus

Sisäänrakennettu 48 MP RGB-kamera tallentaa täyden värispektrin 8K-laadulla, joten valmiit 3D-mallit eivät vaadi ylimääräistä värinkorjausta. 9-akseliseen IMU:han (Inertial Measurement Unit, moduuli, joka mittaa kohteen kiihtyvyyttä ja kulmanopeutta avaruudessa kiihtyvyysantureiden ja gyroskooppien avulla) perustuva stabilointi eliminoi epätarkkuuden ja tärinän, vaikka työskentelet pellolla tai ilman jalustaa. Suuri, 2K AMOLED (Active-Matrix Organic Light-Emitting Diode, edistynyt näyttötekniikka, joka käyttää orgaanisia valodiodeja) näyttö, joka kallistuu 180°, mahdollistaa skannauksen etenemisen seuraamisen reaaliajassa ja missä tahansa asennossa.

Intuitiivinen nelivaiheinen työnkulku

Koko digitalisoinnin työnkulku tiivistyy neljään yksinkertaiseen vaiheeseen, jotka suoritetaan siirtämättä tietoja laitteelta lopulliseen vientiin asti - ensimmäinen vaihe on valmistelu (asettaa mukana tulevat mittanauhat, koodatut kohteet ja merkit kohteen päälle tai sen ympärille - ne ovat fotogrammetrisen analyysin referenssi), valokuvaus (ottaa kuvia eri kulmista ja korkeuksista, kunnes jokainen kohteen osa on kehyksessä), merkintäpisteiden automaattinen laskeminen ja tunnistaminen. yhdistää kuvat ja luo yhtenäisen pistepilven) sekä käsittelyn ja viennin (kehittyneen ohjelmiston avulla voit korjata, suodattaa ja muokata mallia ja viedä sitten valmiin tiedoston työpöydälle tai pilveen yhdellä napsautuksella).

Mukana

• Miraco Plus 3D-skanneri
• mittanauha
• sarja magneettisia merkkejä
• sarja kiinnittäviä tusseja
• kolmijalka
• levysoitin
• rintakuva (skannausta varten)
• kansi levysoittimelle
• merkit
• 65 W sovitin kahdella USB Type-C -portilla
• kalibrointilevy kaukaa skannaukseen x4
• kalibrointilevyn kantolaukku
• kalibrointilevy lähikuvausta varten
• "maaginen matto" x2
• USB Type-C - HDMI-sovitin
• USB Type-C - Type-A -sovitin
• rannehihna
• säilytyspussi
• käyttöopas
