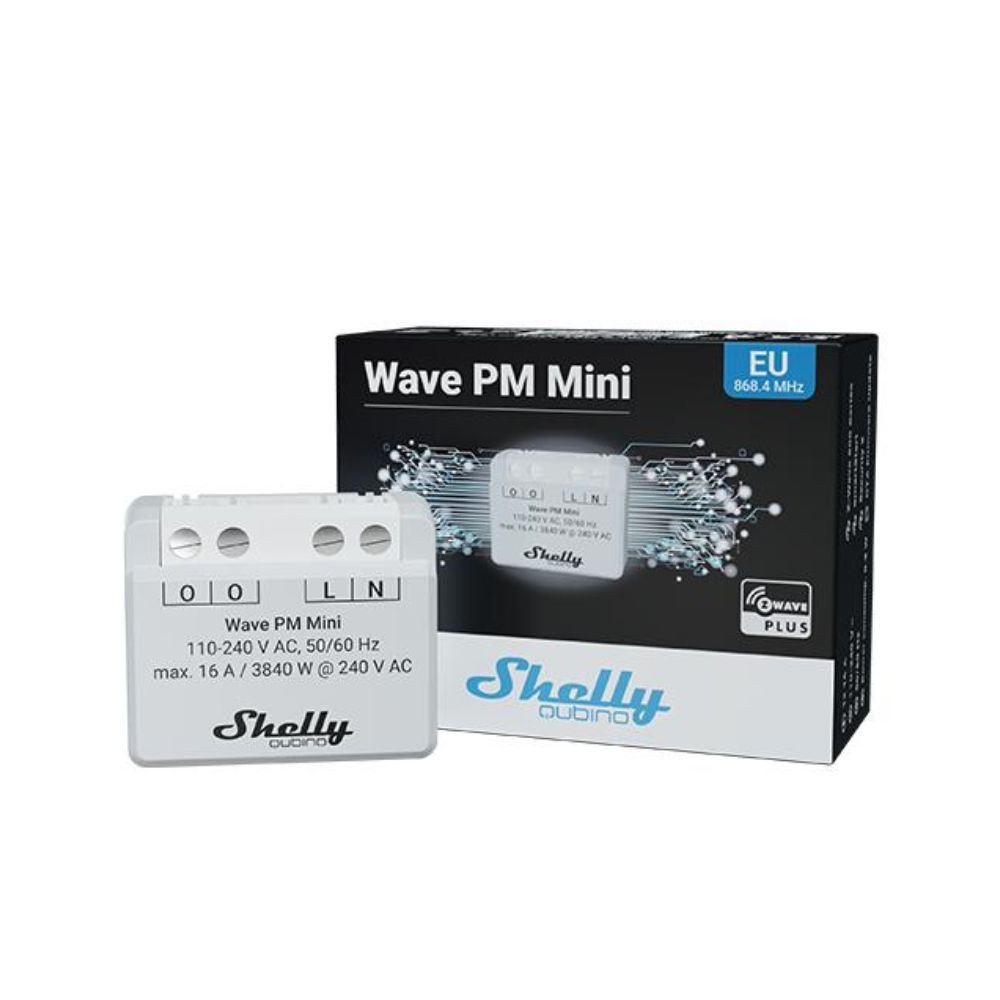

Shelly Qubino Wave PM MINI nutirelee 1-ruhmalise voimsusmooturiga Z-Wave protokolliga

Shelly Wave PM on energiaseirega nutikas releemoodul, mis kuulub Shelly Wave'i tooteperekonda ja kasutab sidepidamiseks Z-Wave'i protokolli (868,42 MHz Euroopas). Nutika kodu protokollina on Z-Wave loodud spetsiaalselt nutiseadmete vaheliseks suhtluseks. Alamgigahertsi sagedus tagab usaldusväärse signaali levimise ning Z-Wave MESH võrgutopoloogia võimaldab keskseadmest kaugemal asuvatel seadmetel tõhusalt suhelda, kasutades repiiteritena pideva toitega seadmeid.

Z-Wave'i seadmete tööks on vaja Z-Wave Hubi või USB-koordinaatorit (ühendatav miniarvutiga). Z-Wave'i protokoll kasutab standardiseeritud käsuklasse (Command Class), muutes selle ühilduvaks tuhandete erinevate kaubamärkide toodetega. Z-Wave'i võrk võib hõlmata kuni 232 seadet. Z-Wave toetab ka assotsiatsioonirühmi, võimaldades võrgus otseühendusi seadmete vahel. Protokolli tasemel saab kohandada arvukalt parameetreid, mis vastavad kasutajate keerukatele vajadustele.

Põhiomadused

• Toiteallikas: Töötab 230V vahelduvvooluga.
• Väljund: Ühendatud tarbijate maksimaalne kombineeritud võimsus on 3840W (max 16A).
• Ülekuumenemise ja ülekoormuskaitse: Tagab ohutu töö kompaktsetes seinakontaktides.
• Energiaseire: Jälgib ühendatud seadmete energiatarbimist.
• Ideaalne jaoks: Paigaldus lülitite taha valgustusahelate juhtimiseks.

Sidumisjuhised

• Moodulil on nupp "S", funktsiooninupp sidumiseks, eemaldamiseks ja tehase lähtestamiseks. Pärast seadme sisselülitamist vajutage ja hoidke all nuppu "S", kuni oleku LED muutub sidumiseks siniseks. Veel üks pikk vajutus (vähemalt 2 sekundit) käivitab sidumise/eemaldamise.

Testitud Z-Wave jaoturid

• Koduassistent
• Kodukeskus 3
• Jeedom
• Kodune
• SmartThings
• mees

Tehnilised andmed

• Väljund: 110-230 VAC
• Maksimaalne vool: 230 VAC 16A (takistuskoormus)
• Ooterežiimi energiatarve: 0,3 W
• Sideprotokoll: Z-Wave 800
• Z-laine sagedus: 868,4 MHz (EL)
• Vahemik: kuni 40 meetrit siseruumides (seinad ja põrandad võivad leviala vähendada)
• Energiaseire: Jah
• SmartStart: Jah
• S2 krüptimine: Jah
• Z-Wave repiiteri funktsioon: Jah
• Õhu kaudu püsivara värskendused: Jah
• Töötemperatuur: -20 kuni +40 °C
• Mõõtmed: 29 x 35 x 16 mm
• KaalKaal: 23 g

Paigaldamine

• Tavaliselt sobib standardmõõdus paigalduskastidesse, kuid kiiremaks paigaldamiseks on soovitatav kasutada sügavaid paigalduskarpe.
• Võimalik paigaldada DIN siinile adapteriga (müüakse eraldi).

Märkus: Sarnaselt teistele nutireleedele vajab see moodul tööks nii faasi- kui nulljuhtmeid.
